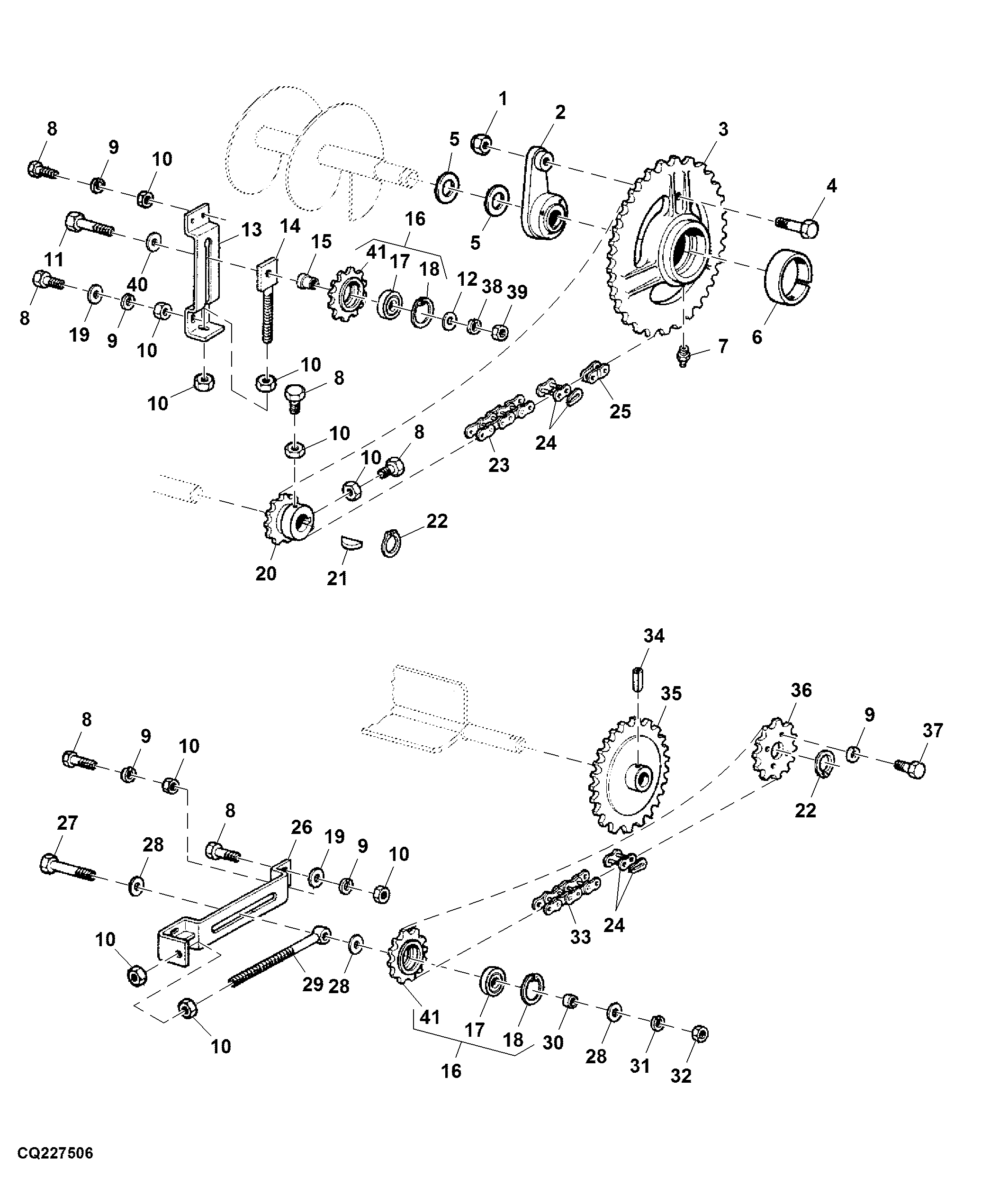

Drive, Unloading Auger and Paddle Roll of Grain Tank

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7166	1	Lock Nut	M8
2	CQ08325	1	Holder	-
3	DQ09159	1	Chain Sprocket	INCLUDESCQ06804
4	19M7288	1	Cap Screw	M8 X 30
5	Z35564	2	Washer	31.5 X 40 mm
6	CQ06804	1	Bushing	-
7	58M5573	1	Lubrication Fitting	M6
8	19M7866	10	Screw	M8 X 20
9	12M7065	1	Lock Washer	8 mm
10	14M7029	1	Nut	M8
11	19M7179	1	Cap Screw	M10 X 50
12	CQ06671	1	Washer	-
13	CQ08537	1	Support	-
14	DQ08538	1	Tightener	-
15	CQ11806	1	Spacer	-
16	DQ10759	2	Chain Sprocket	INCLUDES DQ04311, AND 40M1863, CQ10768
17	DQ04311	2	Ball Bearing	-
18	40M1863	1	Snap Ring	-
19	24M7036	1	Washer	9 X 16 X 1.600 mm
20	CQ02017	1	Chain Sprocket	Z = 13
21	26M6733	2	Shaft Key	8 X 32 mm
22	40M1831	2	Snap Ring	30 X 1.5 mm
23	DQ07795	1	Roller Chain	INCLUDESAL14209ANDAZ12882
24	AL14209	1	LINK	-
25	AZ12882	2	LINK	-
26	DQ08663	1	Support	-
27	19M7343	1	Cap Screw	M16 X 60
28	24M7097	3	Washer	17 X 28 X 2.500 mm
29	DQ08656	1	Tightener	-
30	CQ10781	1	Spacer	-
31	12M7069	1	Lock Washer	16 mm
32	14M7142	1	Nut	M16
33	AZ32304	1	ROLLER CHAIN	INCLUDESAL14209
34	34M7048	1	Spring Pin	8 X 45 mm
35	AZ32300	1	CHAIN SPROCKET	Z = 35
36	CQ09164	1	Chain Sprocket	Z = 22
37	19M7163	4	Cap Screw	M8 X 25
38	12M7066	1	Lock Washer	10 mm
39	14M7140	1	Nut	M10
40	24M7101	1	Washer	11 X 34 X 3 mm
41	CQ10768	2	Chain Sprocket	-

Drive, Unloading Auger and Paddle Roll of Grain Tank
