Открытый узел

Chopper Transmission

Chopper Transmission

Chopper Transmission

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

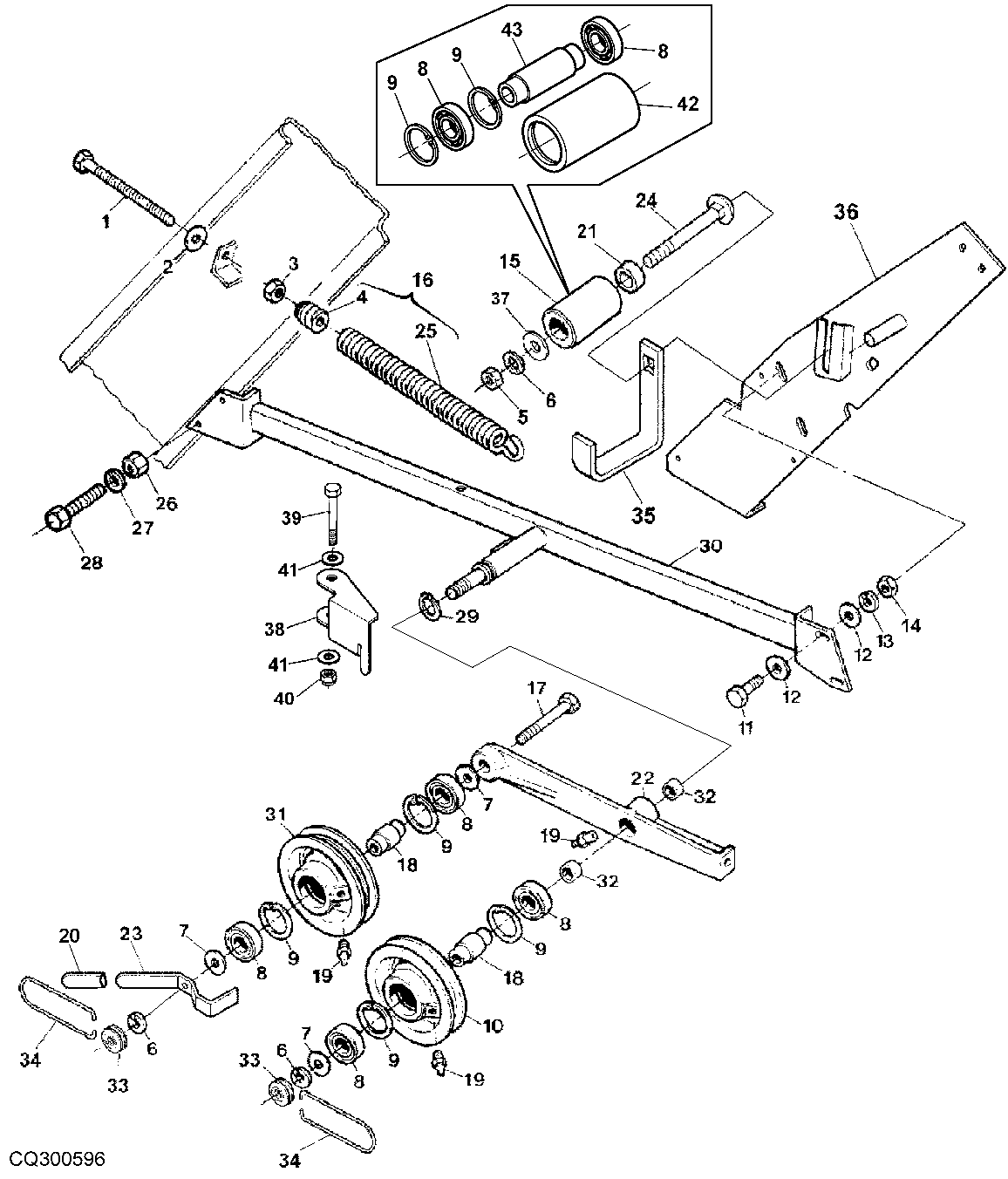

Chopper Transmission

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9382	1	Screw	M12 X 150
2	47M7003	1	Washer	13 X 24 X 4.600 mm
3	14M7031	1	Nut	M12
4	CQ04267	1	Plug	-
5	14M7142	1	Nut	M16
6	12M7069	1	Lock Washer	16 mm
7	24M7049	1	Washer	17.500 X 30 X 3 mm
8	13P1008	6	Ball Bearing	-
9	40M1865	1	Snap Ring	52X2MM
10	CQ35587	2	Pulley	-
11	19M7286	1	Cap Screw	M6 X 25
12	Z26250	1	Washer	6.5 X 16 X 1.5 MM
13	12M7006	1	Lock Washer	6 mm
14	14M7027	1	NUT	M6
15	DQ47532	1	Roller	-
16	DQ15035	1	Extension Spring	INCLUDES CQ04267 AND CQ04192
17	19M7501	1	Cap Screw	M16 X 110
18	S04794	3	Hub	-
19	58M5574	3	Lubrication Fitting	M8
20	W25634	1	Grip	-
21	CQ46073	1	Bushing	-
22	CQ36841	1	Arm	-
23	DQ41190	1	Lever	-
24	CQ58081	1	Bolt	-
25	CQ04192	1	Extension Spring	-
26	14M7140	1	Nut	M10
27	12M7066	1	Lock Washer	10 mm
28	19M7166	1	Cap Screw	M10 X 20
29	40M1831	1	Snap Ring	30X1, 5MM
30	DQ35622	1	Support	-
31	CQ35613	1	Pulley	-
32	CQ08230	2	Bushing	-
33	CQ35798	2	Nut	-
34	Z35314	2	Bail	-
35	CQ47606	1	Clevis	-
36	DQ40832	1	Support	-
37	CQ07211	1	Washer	-
38	CQ46636	1	Holder	-
39	19M7668	1	Cap Screw	M10 X 100
40	14M7167	1	Lock Nut	M10
41	CQ05310	2	Washer	-
42	-	1	Part 42	ORDER DQ47532
43	-	1	Part 43	ORDER DQ47532
