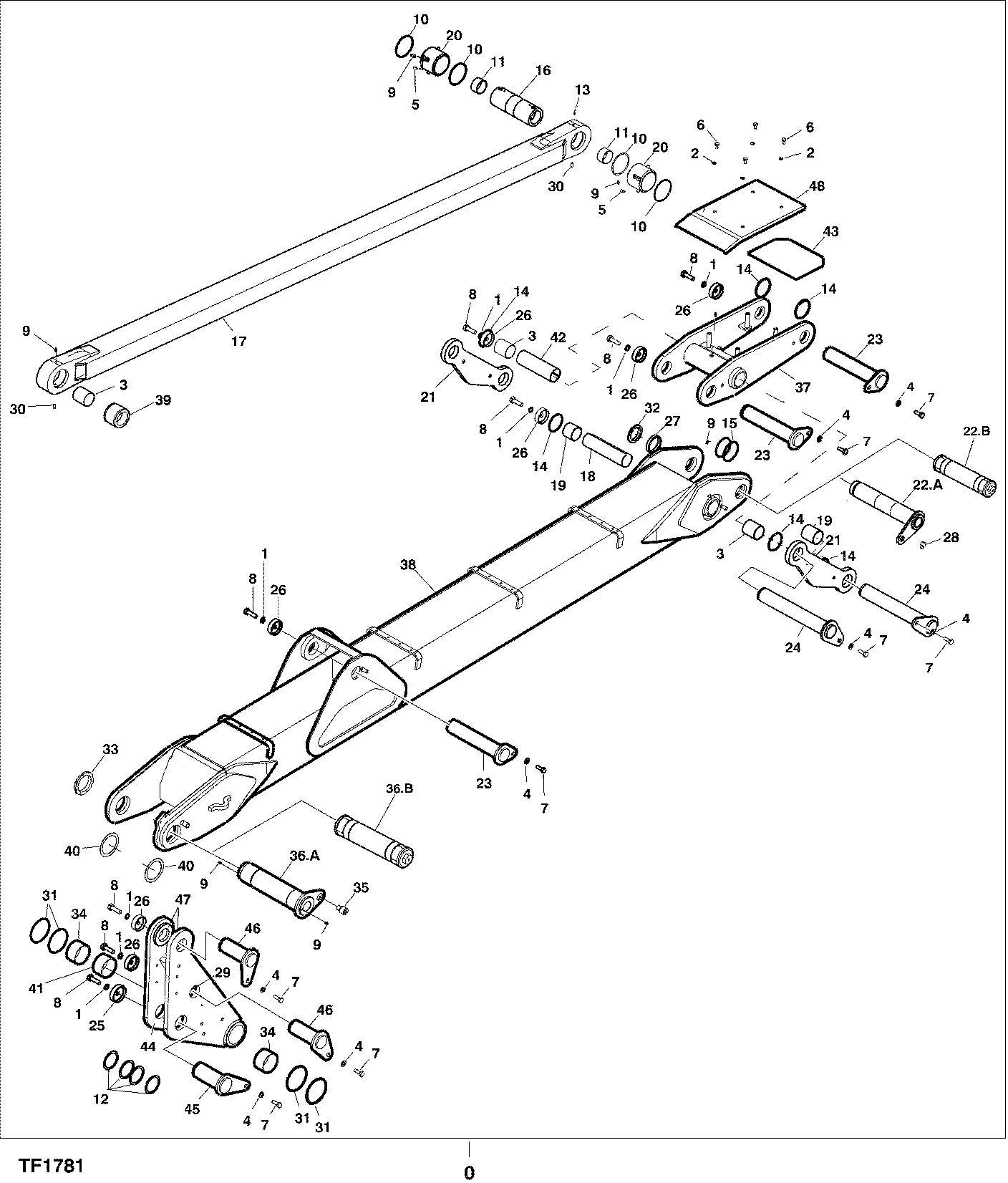

LOADER LIFTING BOOM ASSY F059537 7212 2 TF1781 [TF1781]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F002581	8	Lock Washer	-
2	F002805	4	Lock Washer	-
3	F003173	3	Bearing	-
4	F003341	8	WASHER	-
5	F003524	2	SCREW	-
6	F003540	4	SCREW	-
7	F003551	8	SCREW	-
8	F003558	8	SCREW	-
9	F003732	8	GREASE NIPPLE	-
10	F008263	4	O-RING	-
11	F008317	2	Bearing	-
12	F010024	4	RING	-
13	F013637	1	PLUG	-
14	F015974	6	O-RING	-
15	F018842	2	O-RING	-
16	F018869	1	SPACER	-
17	F018866	1	ROD	-
18	F018869	1	SPACER	-
19	F018870	2	Bushing	-
20	F018872	2	SLEEVE	-
21	F018875	2	LINK	-
23	F018881	3	SHAFT	-
24	F018882	2	SHAFT	-
25	F018884	1	WASHER	-
26	F018885	7	WASHER	-
27	F018888	1	SPACER RING	-
28	F023744	1	Set Screw	-
29	F025088	2	RING	-
30	F025239	2	STOP SCREW	-
31	F025375	4	O-RING	-
32	F037130	1	Lock Nut	-
33	F040394	1	Lock Nut	-
34	F040395	2	BEARING BUSHING	-
35	F040396	1	SCREW	-
37	F040399	1	LEVER	-
38	F040400	1	LIFTING BOOM	-
39	F041433	1	BUSHING	-
40	F044453	2	SHIM	-
41	F044484	1	BUSHING	-
42	F044485	1	DISTANCE BUSHING	-
43	F610071	1	RUBBER PLATE	-
44	F612611	1	FASTENING	-
45	F612686	1	SHAFT ASSY	-
46	F612689	2	SHAFT ASSY	-
47	F612723	2	PLATE	-
48	F650300	1	PLATE	-
..	F018879	1	SHAFT	-
..	F616853	1	EXPANDER BOLT	-
..	F040397	1	SHAFT	-
..	F616732	1	EXPANDER BOLT	-
-	F612685	1	LIFTING BOOM	-
-	F022693	1	LOCKING FLUID	-
