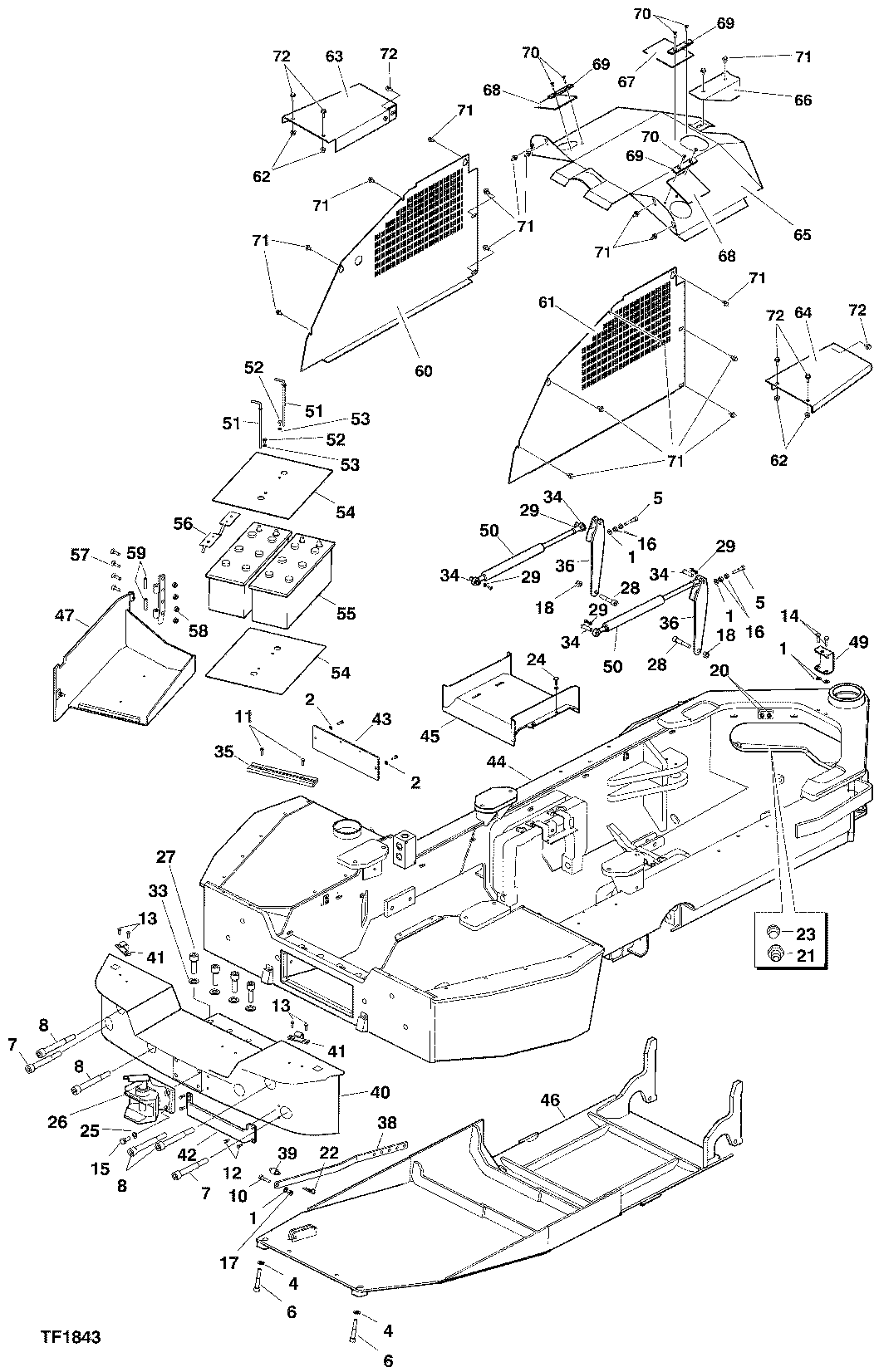

FRAME, PROTECTION PLATES REAR FRAME F059537 6210 2 TF1843 [TF1843]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	5	WASHER	-
2	F003338	2	WASHER	-
4	F003341	2	WASHER	-
5	F003432	2	SCREW	-
6	F003445	2	SCREW	-
7	F003459	2	SCREW	-
8	F003460	4	SCREW	-
10	F003494	1	SCREW	-
11	F003523	2	SCREW	-
12	F003524	4	SCREW	-
13	F003525	6	SCREW	-
14	F003543	2	SCREW	-
15	F003550	4	SCREW	-
16	F003565	4	NUT	-
17	F003590	1	LOCK NUT	-
18	F003591	2	LOCK NUT	-
20	F003730	2	GREASE NIPPLE	-
21	F005061	1	Fitting	-
22	F005208	1	SPRING LOCKING PIN	-
23	F005570	1	PLUG	-
24	F012683	4	SCREW	-
25	F013256	4	SPRING WASHER	-
26	F013488	1	DRAW HOOK	-
27	F013770	4	SCREW	-
28	F017186	2	SCREW	-
29	F018139	4	WASHER	-
33	F030111	4	WASHER	-
34	F035592	4	SHAFT	-
35	F036705	1	SLIDE RAIL	-
36	F036709	2	HOLDER	-
38	F041964	1	BRACING	-
39	F044194	1	SPACER	-
40	F600929	1	CASTING	-
41	F601453	2	COUNTERPART	-
42	F601604	1	PLATE	-
43	F603578	1	PLATE	-
44	F612269	1	REAR FRAME	-
45	F612537	1	COVER	-
46	F612605	1	BOTTOM PLATE	-
47	F601255	1	BATTERY BOX	-
49	F612975	1	BRACKET	-
50	F040624	2	GAS SPRING	-
51	F036702	2	PULL ROD	-
52	F003523	2	SCREW	-
53	F003338	2	WASHER	-
54	F601329	2	SUPPORTING RUBBER	-
55	F055247	2	BATTERY	-
56	F601314	1	BATTERY SUPPORT	-
57	F031464	4	SCREW	-
58	F003590	4	LOCK NUT	-
59	F055154	2	PIN	-
60	F601762	1	SIDE PIECE	-
61	F601763	1	SIDE PIECE	-
62	F011198	4	LOCK NUT	-
63	F032850	1	SHADE	-
64	F032851	1	SHADE	-
65	F616021	1	COVER	-
66	F614229	1	COVER	-
67	F616041	1	RUBBER PLATE	-
68	F616042	2	RUBBER PLATE	-
69	F616040	3	FLAT BAR	-
70	F057617	6	SCREW	-
71	F040644	20	SCREW	-
72	F040645	6	SCREW	-

FRAME, PROTECTION PLATES REAR FRAME F059537 6210 2 TF1843 [TF1843]

Нет текстового описания
