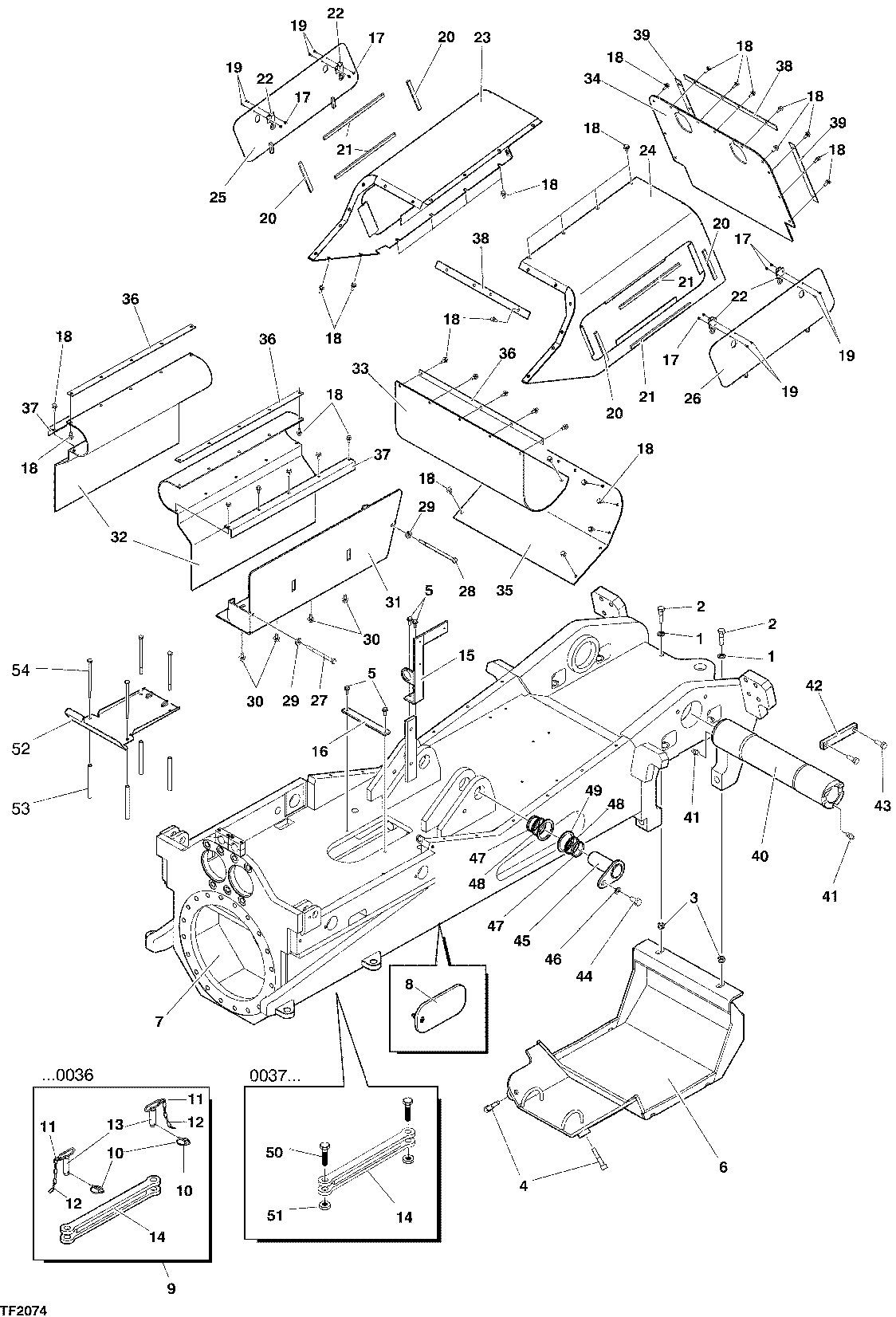

FRAME, PROTECTION PLATES FRONT FRAME F059537 6110 2 TF2074 [TF2074]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003341	2	WASHER	-
2	F003502	2	SCREW	-
3	F003591	2	LOCK NUT	-
4	F017186	2	SCREW	-
5	F021702	4	SCREW	-
5	F021702	2	SCREW	-
6	F603995	1	UNDERSHIELD	-
7	F610746	1	FRONT FRAME	-
8	F611989	1	CAP ASSY	-
9	F615635	1	LOCKING PIECE	-
10	F023522	2	RING SPLINE	-
11	F028806	4	LINK	-
12	F055808	2	LINK CHAIN	-
13	F041993	2	SHAFT ASSY	-
14	F043340	1	BAR	-
15	F616491	1	BRACKET	-
16	F617134	1	FLAT BAR	-
17	F003584	4	LOCK NUT	-
18	F008445	65	SCREW	-
19	F017293	8	SCREW	-
20	-------	4	O-RING	-
21	-------	4	O-RING	-
22	F052720	4	Catch	-
23	F613422	1	BONNET	-
24	F613427	1	BONNET	-
25	F613547	1	HATCH	-
26	F613580	1	HATCH	-
27	F012627	1	SCREW	-
28	F013609	1	SCREW	-
29	F015499	2	WASHER	-
30	F040644	4	SCREW	-
31	F615673	1	COVER	-
32	F615688	2	RUBBER PLATE	-
33	F615689	1	RUBBER PLATE	-
34	F615690	1	RUBBER PLATE	-
35	F615691	1	RUBBER PLATE	-
36	F615787	3	FLAT BAR	-
37	F615788	2	L-BAR	-
38	F616310	2	FLAT BAR	-
39	F616311	2	FLAT BAR	-
40	F036802	1	AXE	-
41	F003728	2	GREASE NIPPLE	-
42	F001294	1	Strap	-
43	F003551	2	SCREW	-
44	F003549	2	SCREW	-
45	F015138	2	SHAFT	-
46	F015147	2	WASHER	-
47	F015139	4	SPACER	-
48	F005507	4	SEAL	-
49	F015140	4	WASHER	-
50	F030752	2	SCREW	-
51	F003594	2	Lock Nut	-
52	F621640	1	SHIELD	-
53	F621618	4	PIPE	-
54	F015573	4	SCREW	-

FRAME, PROTECTION PLATES FRONT FRAME F059537 6110 2 TF2074 [TF2074]
