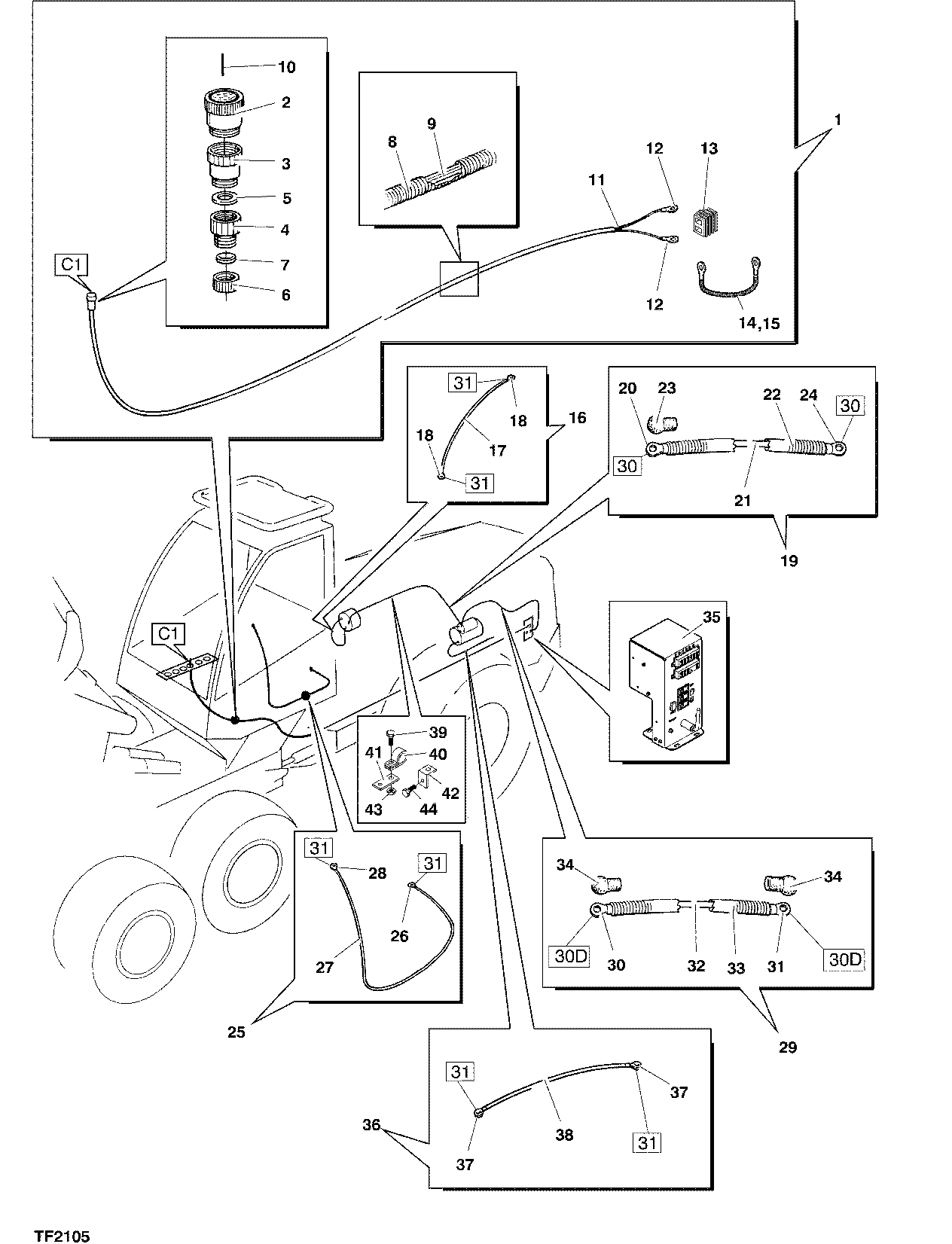

ELECTRICAL SYSTEM CABLE HARNESS, C1 F059537 3220 16 TF2105 [TF2105]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F616261	1	CABLE HARNESS	-
2	F015024	1	CONNECTOR HOUSING	-
3	F013784	1	EXTENDER	-
4	F040315	1	WASHER	-
5	F038843	1	SEAL	-
6	F038842	1	NUT	-
7	F041305	1	GASKET	-
8	-------	1	O-RING	-
9	F017477	6	CABLE	-
10	F015022	7	SLEEVE	-
11	F013811	1	SHRINKING TUBE	-
12	F040311	4	CABLE LUG	-
13	F059866	1	BOX	-
14	F045280	1	CABLE	-
15	-------	1	O-RING	-
16	F616460	1	CABLE	-
17	F045280	1	CABLE	-
18	F040311	2	CABLE LUG	-
19	F616461	1	WIRING HARNESS	-
20	F040311	1	CABLE LUG	-
21	-------	1	O-RING	-
22	-------	1	O-RING	-
23	F046110	1	PROTECTION	-
24	F045281	1	Elec. Connector Terminal	-
25	F616738	1	CABLE	-
26	F040311	1	CABLE LUG	-
27	F045280	1	CABLE	-
28	F019035	1	CABLE LUG	-
29	F601976	1	CABLE	-
30	F043276	1	Elec. Connector Terminal	-
31	F040307	1	CABLE LUG	-
32	-------	1	O-RING	-
33	-------	1	O-RING	-
34	F013919	2	Boot	-
35	-------	1	O-RING	-
36	F603064	1	CABLE	-
37	F040307	2	CABLE LUG	-
38	-------	1	O-RING	-
39	F003518	2	SCREW	-
40	F018087	2	HOSE SUPPORT	-
41	F618090	1	BRACKET	-
42	F618089	1	BRACKET	-
43	F003586	2	LOCK NUT	-
44	F015148	1	SCREW	-

ELECTRICAL SYSTEM CABLE HARNESS, C1 F059537 3220 16 TF2105 [TF2105]
