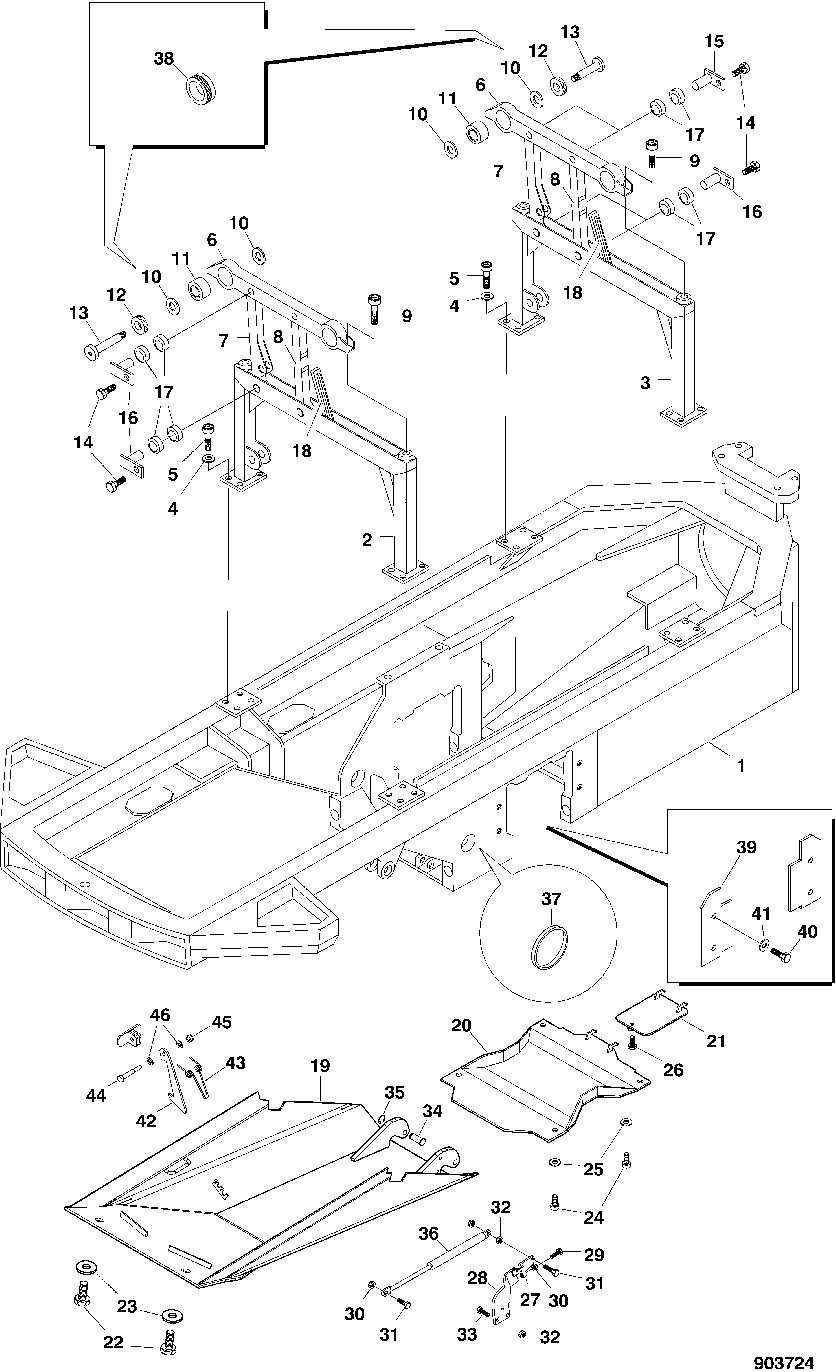

FRONT FRAME AND SHIELD PLATES (TOSERIAL NO. 2001) [01G02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F615790	1	MAIN FRAME	-
2	F622004	1	FRAME	-
3	F622006	1	FRAME	-
4	F005012	16	Lock Washer	-
5	F003554	16	SCREW	-
6	F622008	2	CLAMP	-
7	F022002	2	LEVER	-
8	F022006	2	LEVER	-
9	F010748	4	SCREW	-
10	F007747	8	Washer	-
11	F061179	4	ABSORBER	-
12	F047310	4	Lock Washer	-
13	F603306	4	PIN	LOCTITE 242
14	F003522	8	SCREW	-
15	F022049	4	PIN	-
16	F051060	4	PIN	-
17	F017329	16	BUSHING	-
18	-	2	Part 18	SEE 1810/02
19	F612929	1	UNDERSHIELD	-
20	F603633	1	PROTECTION	-
21	F604475	1	GUARD	-
22	F003556	2	SCREW	-
23	F010790	2	WASHER	-
24	F003437	2	Cap Screw	-
25	F003341	2	WASHER	-
26	F003424	1	SCREW	-
27	F025878	1	LEVER	-
28	F032675	1	LEVER	-
29	F011199	1	SCREW	-
30	F003564	2	NUT	-
31	F003536	2	SCREW	-
32	F003588	5	LOCK NUT	-
33	F003481	3	SCREW	-
34	F050976	2	PIVOT PIN	-
35	F003357	2	CIRCLIP	-
36	F026195	1	GAS SPRING	-
37	F600697	2	PLUG	-
38	F603301	4	BUSHING	-
38	F022693	1	LOCKING FLUID	-
39	F603310	4	Plate	ONLY 6-WHEEL MACHINE
40	F003541	4	SCREW	ONLY 6-WHEEL MACHINE
41	F003170	8	WASHER	ONLY 6-WHEEL MACHINE
42	F613990	1	CATCH	-
43	F613994	1	SPRING	-
44	F026213	1	SCREW	-
45	F003590	1	LOCK NUT	-
46	F003170	2	WASHER	-

FRONT FRAME AND SHIELD PLATES (TOSERIAL NO. 2001) [01G02]

Нет текстового описания
