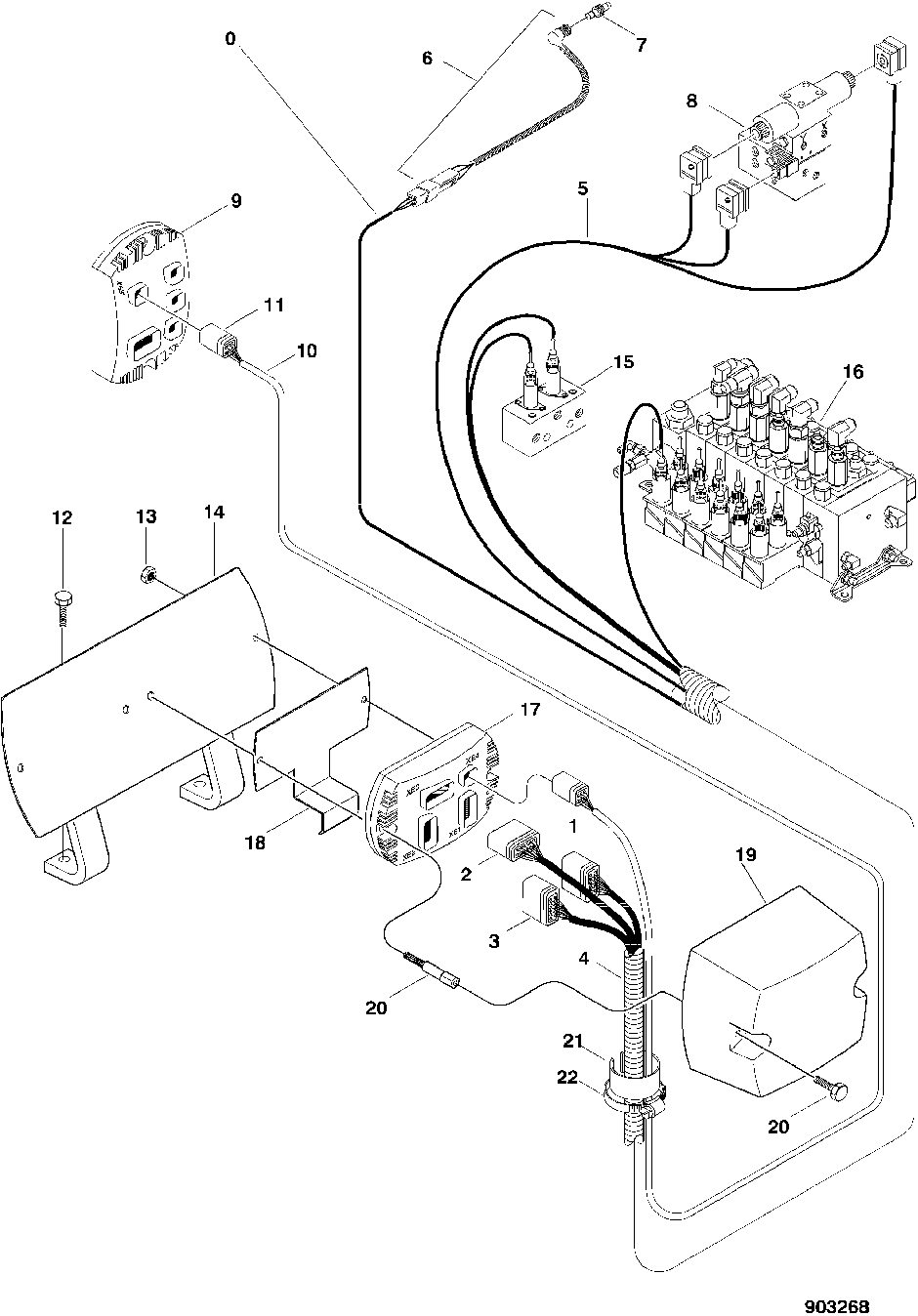

ELECTRICAL EQUIPMENT, FORWARDER BOOM [01F23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F612248	1	CABLE HARNESS	INCL ITEMS 1-6
1	F054940	1	Electrical Connector Assy	-
2	F053324	1	Electrical Connector Assy	-
3	F054941	1	CONNECTOR	-
4	-	1	Part 5	L= F029189 X 700
5	F027500	3	CABLE	-
6	F612156	1	Wiring Harness	-
7	-	1	Part 8	SEE 1743/02
8	-	1	Part 9	-
9	-	1	Part 10	SEE 1674/04
10	F604247	1	CABLE	INCL ITEM 11
11	F043922	2	CONNECTOR	-
12	F044730	2	SCREW	-
13	F003586	2	LOCK NUT	-
14	F611840	1	BASE	-
15	-	1	Part 16	-
16	-	1	Part 17	SEE 3762/02
17	F052979	1	CRANE MODULE	-
18	F054008	1	BRACKET	-
19	F054007	1	COVER	-
20	F054006	2	SCREW	-
21	F603155	1	RUBBER PLATE	-
22	F003676	1	HOSE CLAMP	-

ELECTRICAL EQUIPMENT, FORWARDER BOOM [01F23]
