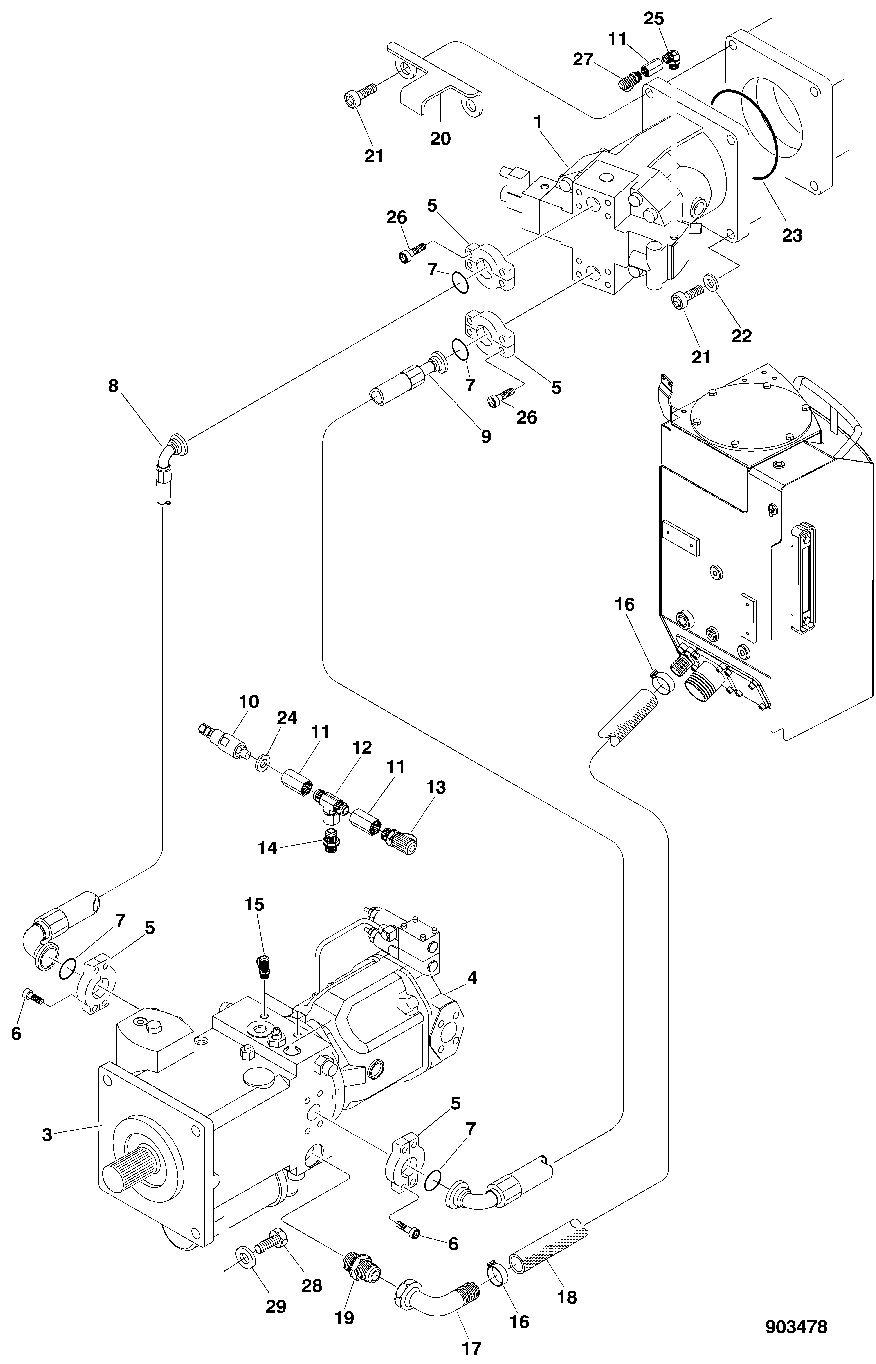

DRIVE MOTOR AND PUMP MOUNTING [01I15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE 2167/02
2	-	1	Part 2	SEE 2164/02
3	-	1	Part 3	SEE 2161/04
4	-	1	Part 4	SEE 2161/02
5	F004405	8	Flange	-
6	F046593	8	CAP SCREW	-
7	F003762	4	O-RING	-
8	F060259	1	HOSE-ASSY	L=1300
9	F060542	1	HYDRAULIC HOSE - FABRICATE	L=1190
10	F613928	1	PRESSURE SWITCH	-
11	F024364	3	Fitting	-
12	F005076	1	Tee Fitting	-
13	F023426	1	Fitting	-
14	F057112	1	Fitting	-
15	F057589	2	FITTING	-
16	F017870	2	HOSE CLAMP	-
17	F024359	1	Tube	-
18	F060228	1	Hose	L=1440
19	F057116	1	Fitting	-
20	F603521	1	Bracket	-
21	F026204	4	SCREW	-
22	F003342	2	WASHER	-
23	F057303	1	O-Ring	-
24	F005164	1	SEAL RING	-
25	F022414	1	Elbow Fitting	-
26	F054584	8	CAP SCREW	-
27	F023426	1	Fitting	-
28	F003554	4	SCREW	-
29	F604148	4	Washer	-

DRIVE MOTOR AND PUMP MOUNTING [01I15]
