Открытый узел

BRAKE HYDRAULIC [01E10]

BRAKE HYDRAULIC [01E10]

BRAKE HYDRAULIC [01E10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

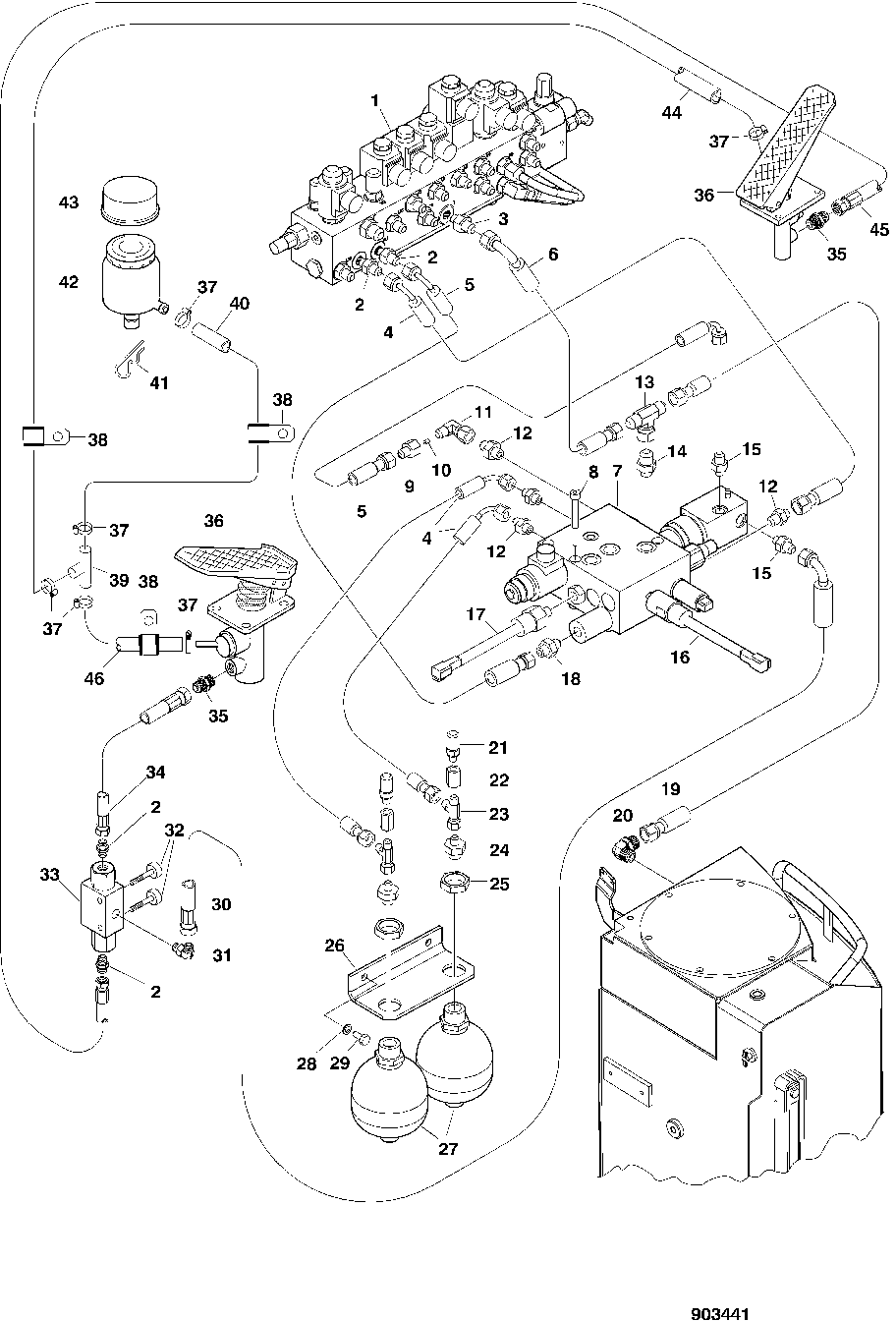

BRAKE HYDRAULIC [01E10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 2	FROM SERIAL NO. 2003, SEE 2162/03A
1	-	1	Part 1	TO SERIAL NO. 2002, SEE 2162/02
2	F005057	4	Fitting	-
3	F005060	1	Fitting	-
4	F024309	3	Hydraulic Hose	L= 1200
5	F027311	2	HOSE-ASSY	L= 550
6	F024330	1	HOSE-ASSY	L= 600
7	-	1	Part 8	SEE 1062/02
8	F050210	2	SCREW	-
9	F040264	1	Fitting	-
10	F004626	1	Orifice	-
11	F022417	1	Elbow Fitting	-
12	F005101	6	Fitting	-
13	F031738	1	Tee Fitting	-
14	F013550	1	Fitting	-
15	F038293	2	Fitting	-
16	F613931	1	PRESSURE SWITCH	-
17	F613930	1	PRESSURE SWITCH	-
18	F022423	1	Fitting	-
19	F027355	1	HOSE-ASSY	L= 1100
20	F010072	1	ELBOW NIPPLE	-
21	F023426	2	Fitting	-
22	F024364	2	Fitting	-
23	F023535	2	Tee Fitting	-
24	F005056	2	Fitting	-
25	F001090	2	Nut	-
26	F617512	1	PLATE	-
27	F001509	2	Hydraulic Accumulator	-
28	F005551	2	Lock Washer	-
29	F003531	2	SCREW	-
30	F024315	1	Hydraulic Hose	L= 2000
31	F024599	1	Elbow Fitting	-
32	F008727	2	CAP SCREW	-
33	F004546	1	CHECK VALVE	-
34	F054374	1	HOSE-ASSY	L= 430
35	F038293	2	Fitting	-
36	-	2	Part 37	SEE 1015/02
37	F021722	6	Hose Clamp	-
38	F012859	6	Hose Clamp	-
39	F059980	1	TEE FITTING	-
40	F059978	1	HOSE	L= 280
41	F010937	1	SPLINE	-
42	F024371	1	Tank	-
43	F034363	1	PLUG	-
44	F059979	1	HOSE	L= 1340
45	F023024	1	Hydraulic Hose	L= 910
46	F059977	1	HOSE	L= 120
