Открытый узел

BATTERY MOUNTING [01F03]

BATTERY MOUNTING [01F03]

BATTERY MOUNTING [01F03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

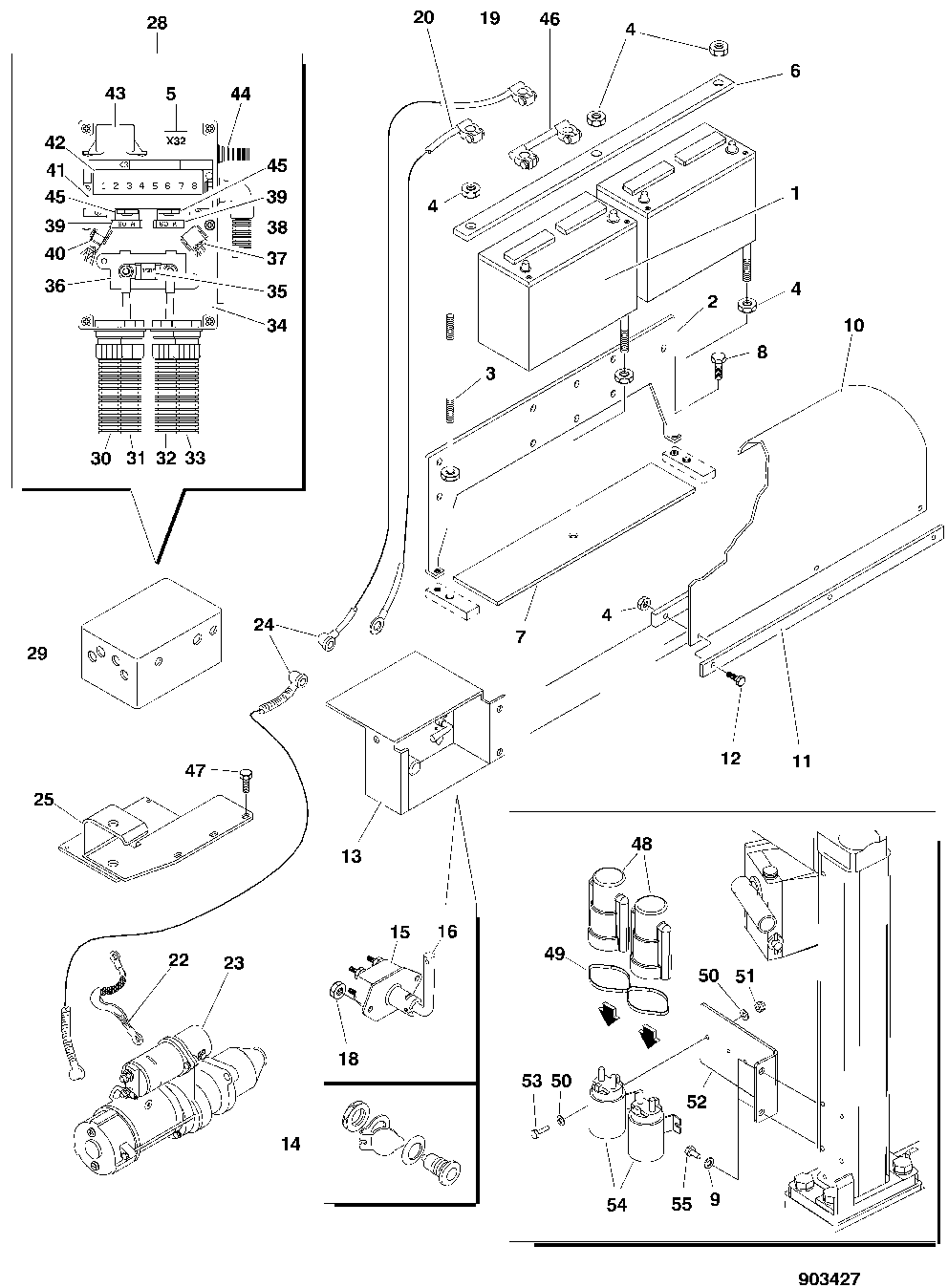

BATTERY MOUNTING [01F03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F058325	2	BATTERY	-
2	F616747	1	FRAME	-
3	F615816	3	Pin Fastener	-
4	F003587	9	LOCK NUT	-
5	F005264	1	Elec. Connector Housing	-
6	F600614	1	Plate	-
7	F024895	1	RUBBER PLATE	-
8	F003531	2	SCREW	-
9	F003338	2	WASHER	-
10	F600620	1	PLATE	-
11	F032637	1	BAR	-
12	F003526	3	SCREW	-
13	-	1	Part 13	-
14	F027042	1	Socket	-
15	F010909	1	Switch	INCL ITEM 16
16	F015012	1	HAND LEVER	-
18	F003587	2	LOCK NUT	-
19	F037927	1	Wiring Harness	-
20	F009354	1	Wiring Harness	-
21	F024188	1	CABLE	-
22	F009353	1	Cable	-
23	F060892	1	STARTER MOTOR	-
24	F013919	3	Boot	-
25	F612834	1	PLATE	-
28	-	1	Part 25	INCL ITEMS 29-45
29	F613098	1	BOX	-
30	-	1	Part 27	SEE 1674/02 ITEM 16
31	F615605	1	CABLE	-
32	F615718	1	CABLE	-
33	F615717	1	WIRING HARNESS	-
34	F042584	1	PLATE	-
35	F046107	1	Fuse	150A
36	F046106	1	FUSE HOLDER	-
37	F005263	1	Electrical Connector Assy	-
38	-	1	Part 35	SEE 1674/02 ITEM 2
39	F046105	2	FUSE	60A
40	F011332	1	Electrical Connector Assy	-
41	F613120	1	PLATE	-
42	F016336	1	FUSE	25A
42	F001556	5	FUSE	20A
42	F005285	1	FUSE	15A
42	F005284	2	FUSE	10A
42	F023505	1	Fuse Box	-
43	F005289	1	Relay	-
44	F612582	1	CABLE	-
45	F046104	2	FUSE HOLDER	-
46	F012330	1	Wiring Harness	-
47	F038353	3	SCREW	-
48	F052897	2	PROTECTION	-
49	F005335	2	Tie Band	-
50	F015008	8	WASHER	-
51	F003584	4	LOCK NUT	-
52	F616400	1	PLATE	-
53	F031671	4	SCREW	-
54	F027280	2	SOLENOID	-
55	F003523	2	SCREW	-
