Открытый узел

TRANSMISSION INTERMEDIATE SHAFT

TRANSMISSION INTERMEDIATE SHAFT

TRANSMISSION INTERMEDIATE SHAFT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

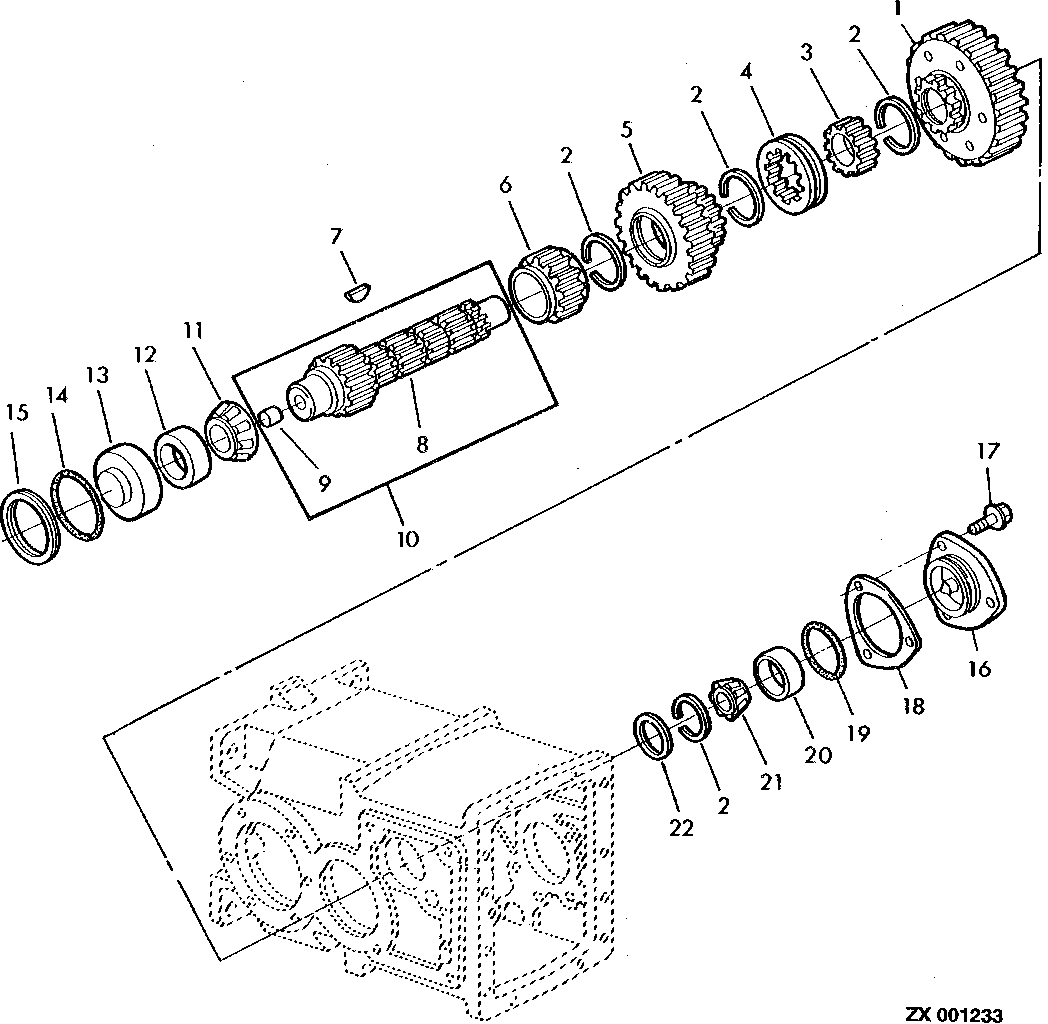

TRANSMISSION INTERMEDIATE SHAFT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H135944	1	Gear	Z=43
2	R26265	4	Snap Ring	-
3	H133010	1	Shift Collar	-
4	H129564	1	Shift Collar	(1450CWS ( -070003), 1550CWS ( -070001))
4	CE18505	1	Bushing	(1450CWS (070004- ), 1550CWS (070002- ))
5	H135942	1	Gear	Z=32
6	Z62544	1	Gear	Z=28
7	26M4228	1	Shaft Key	8 X 28 mm
8	-	1	Part 9	NSEP (ORD KEY 10)
9	H110539	1	Orifice	-
10	AH131862	1	Pinion Shaft	(1450CWS ( -070003), 1550CWS ( -070001)) Z=12
10	AH215151	1	Pinion	(1450CWS (070004- ), 1550CWS (070002- )) Z=12
11	JD8182	1	Bearing Cone	-
12	JD8223	1	Bearing Cup	-
13	H144385	1	Bearing Cap	-
14	U10746	1	O-Ring	-
15	H129558	1	Snap Ring	-
16	H145335	1	Planet Pinion Carrier	-
17	19M7786	3	Screw	M10 X 30
18	H132892	1	Shim	TK =0.05 MM
18	H132893	1	Shim	TK=0.15 MM
18	H132894	1	Shim	TK=0.51 MM
19	U10776	1	O-Ring	-
20	JD8267	1	Bearing Cup	-
21	JD8979	1	Bearing Cone	-
22	H103167	1	Washer	-
