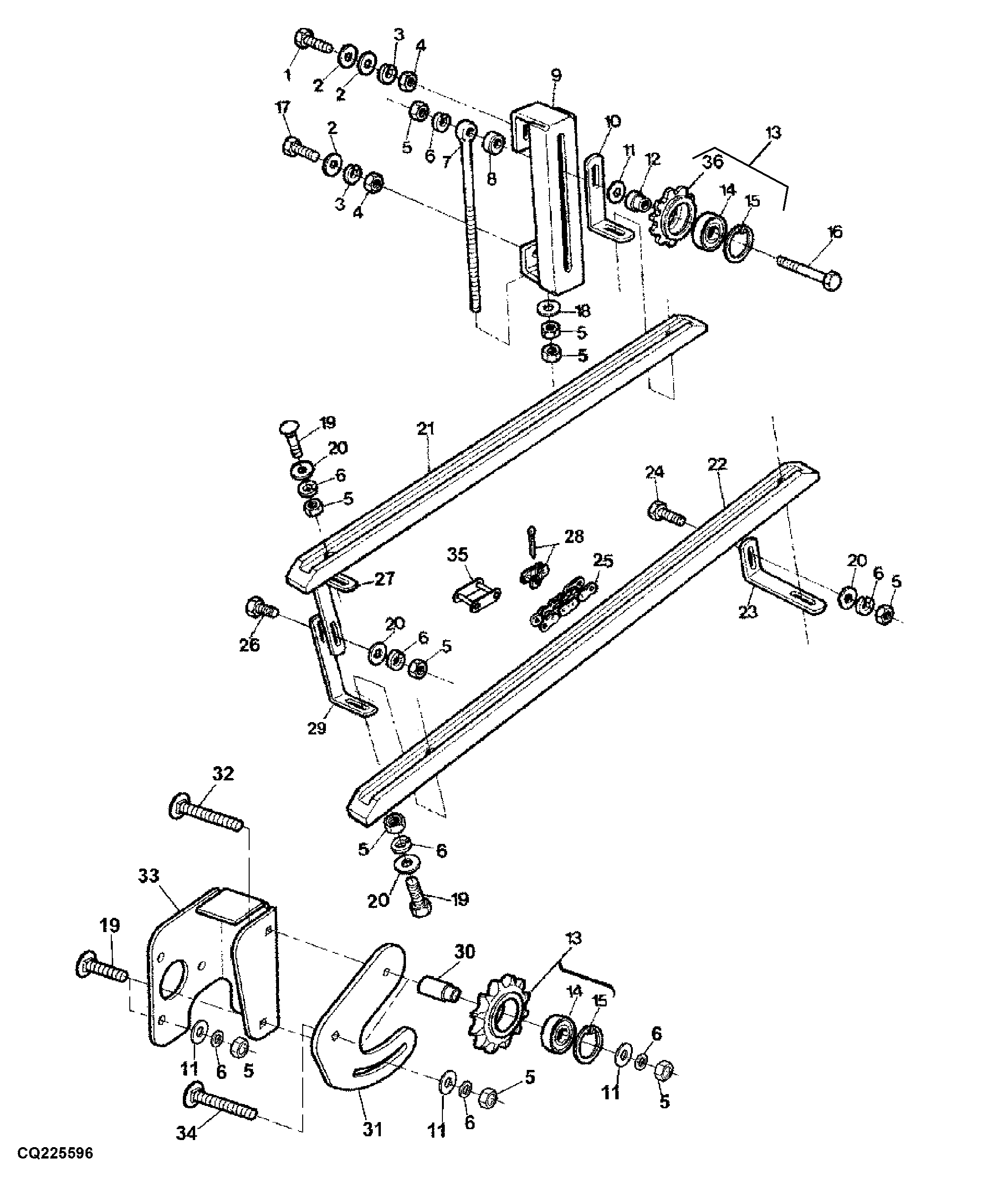

Cutting Platform Transmission

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7744	1	Cap Screw	M12 X 35
2	24M7038	1	Washer	13.500 X 24 X 2.500 mm
3	12M7067	1	Lock Washer	12 mm
4	14M7031	1	Nut	M12
5	14M7140	1	Nut	M10
6	12M7066	1	Lock Washer	10 mm
7	CQ05354	1	Eyebolt	(W/O LATERAL TILT)
8	CQ04931	1	Spacer	-
9	CQ16397	1	Support	-
10	CQ09745	1	Angle	-
11	CQ06671	1	Washer	-
12	CQ03710	1	SPACER	-
13	DQ10756	1	Chain Sprocket	INCL KEYS 14 AND 15, 36
14	DQ04311	1	Ball Bearing	-
15	CQ00076	1	Snap Ring	47 X 1.75 MM
16	19M7408	1	Cap Screw	M10 X 90
17	19M7285	1	Cap Screw	M12 X 30
18	24M7178	1	Washer	10.500 X 30 X 2.500 mm
19	03M7085	1	Bolt	M10 X 30
19	19M7169	1	Cap Screw	M10 X 35
20	24M7040	1	Washer	11 X 20 X 2 mm
21	CQ41529	1	Chute	-
22	CQ41546	1	Chute	-
23	CQ39552	1	Angle	-
24	19M7183	1	Cap Screw	M10 X 40
24	19M7169	1	Cap Screw	M10 X 35
25	DQ40657	1	Roller Chain	(W/ LATERAL TILT)
25	DQ58414	1	Roller Chain	(W/O LATERAL TILT) (SUB FOR DQ43743)
25	DQ53551	1	Roller Chain	(W/ LATERAL TILT)
26	19M7382	1	Cap Screw	M10 X 40
27	CQ04305	1	Angle	-
28	SG16601	1	Chain Link	-
29	CQ04305	1	Angle	(W/O LATERAL TILT)
29	CQ41527	1	Angle	(W/ LATERAL TILT)
30	CQ22235	2	Spacer	(WITH LONGITUDINAL ADUSTMENT (RICE))
31	CQ57720	1	Sheet	(WITH LONGITUDINAL ADUSTMENT (RICE))
32	03M7218	1	Bolt	(WITH LONGITUDINAL ADUSTMENT (RICE)) M10 X 80
33	CQ57719	1	Support	(WITH LONGITUDINAL ADUSTMENT (RICE))
34	03M7105	1	Bolt	(WITH LONGITUDINAL ADUSTMENT (RICE)) M10 X 75
35	SG15301	1	Link	-
36	CQ10758	1	Chain Sprocket	-
