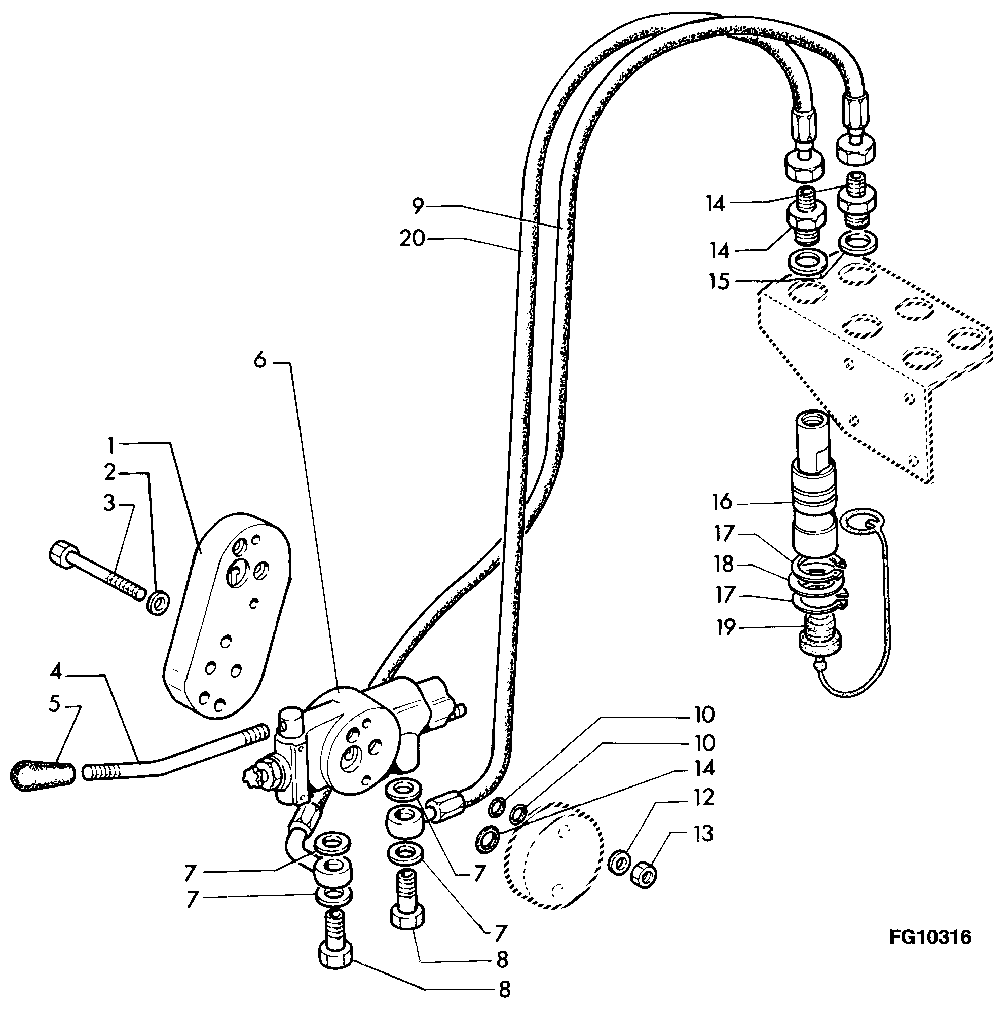

SELECTIVE CONTROL VALVE-OIL LINES/SINGLE-ACTING FLOAT [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FG0018535	1	FLANGE	-
2	FG6180096	2	Washer	10,5X20X2,6MM
3	FG0017909	2	SCREW	M10X75
3	FG6110134	2	SCREW	M10X90
3	FG0017910	2	SCREW	M10X120
3	FG0017908	2	SCREW	M10X160
4	FG0021301	1	LEVER	-
5	FG0008910	1	HANDLE	-
6	FG2030161	1	VALVE SPOOL	(A) (SUB FOR FG2030152)
7	FG6370390	4	WASHER	18,5MM
8	FG6360002	2	HOLLOW SCREW	M18X1,5
9	FG0021304	1	HYDRAULIC HOSE	-
9	FG0021315	1	HYDRAULIC HOSE	(B)
10	FG6230032	2	O-RING	-
11	FG6230080	1	O-RING	-
12	FG6180076	2	WASHER	10,5X21X2MM
13	FG6120008	2	NUT	M10X8
14	FG6360073	2	FITTING	-
14	FG6360106	1	THREADED NIPPLE	-
15	FG6370391	4	PACKING	21,5MM
16	FG6370389	2	QUICK COUPLER	-
16	FG6370407	1	HYD. QUICK-CONNECT COUPLER	-
17	FG6240087	4	SNAP RING	-
18	FG0015564	2	SHAFT	-
19	FG0020269	2	PLUG	-
20	FG0021303	1	QUICK COUPLER	-
20	FG0021315	1	HYDRAULIC HOSE	(B)

SELECTIVE CONTROL VALVE-OIL LINES/SINGLE-ACTING FLOAT [02B23]
