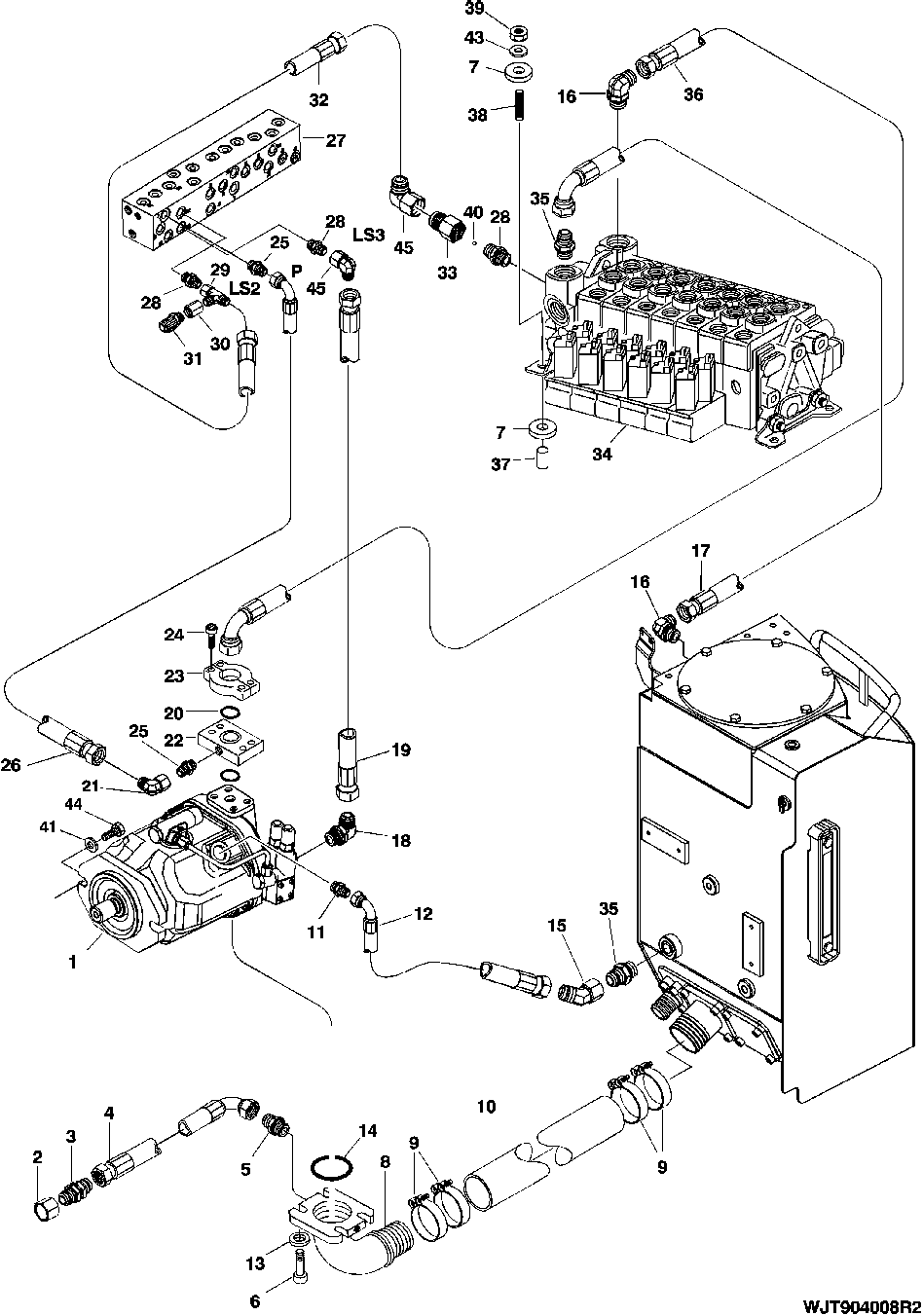

WORK PUMP MOUNTING [03F19]

WORK PUMP MOUNTING [03F19]

WORK PUMP MOUNTING [03F19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

WORK PUMP MOUNTING [03F19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 2161-2
2	F013269	1	Nut	-
3	F026188	1	Fitting	-
4	F057805	1	HOSE-ASSY	L= 1600 (REPLACES F040544)
5	F023015	1	Fitting	-
6	19H3929	4	Screw	12.700 X 44.450 MM
7	F602701	8	Isolator	-
8	F626618	1	FLANGE	-
9	F008489	4	Hose Clamp	-
10	F060229	1	HOSE	L= 1020
11	F056540	1	Fitting	-
12	F040547	1	HOSE-ASSY	L= 1450
13	24M7491	4	Washer	13 X 24 X 2.500 MM
14	F003764	1	O-RING	-
15	F005090	1	Elbow Fitting	-
16	F005094	2	Elbow Fitting	-
17	F056597	1	HYDRAULIC HOSE - FABRICATE	L= 1150
18	F024670	1	ELBOW NIPPLE	-
19	F070422	1	Hydraulic Hose	L= 600
20	F003762	2	O-RING	-
21	F005045	1	Elbow Fitting	(REPLACES F010072)
22	F033151	1	CONNECTION	-
23	F004405	2	Flange	-
24	19H3616	4	Screw	12.700 X 76.200 MM
25	F005060	2	Fitting	-
26	F054617	1	Hydraulic Hose	L= 450
27	-	1	Part 27	SEE PAGE 2162-2
28	F005057	3	Fitting	-
29	F005076	1	Tee Fitting	-
30	F024364	1	Fitting	-
31	F023426	1	Fitting	-
32	F070421	1	HYDRAULIC HOSE	L= 430
33	F040264	1	Fitting	-
34	-	1	Part 34	SEE PAGE 3762-2
35	X16F42EDMXS	2	ADAPTER FITTING	(REPLACES F005095)
36	F063115	1	Hydraulic Hose	L= 1700
37	F602702	4	Pipe	-
38	42M3445	4	Stud	-
39	F003587	4	LOCK NUT	-
40	TT224400	1	Orifice	-
41	24M7478	2	Washer	13 X 30 X 6 MM
43	24M7508	4	Washer	8.400 X 24 X 2 MM
44	F057111	2	SCREW	-
45	F022417	2	Elbow Fitting	-
