Открытый узел

TAIL LIGHTS [02F22]

TAIL LIGHTS [02F22]

TAIL LIGHTS [02F22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

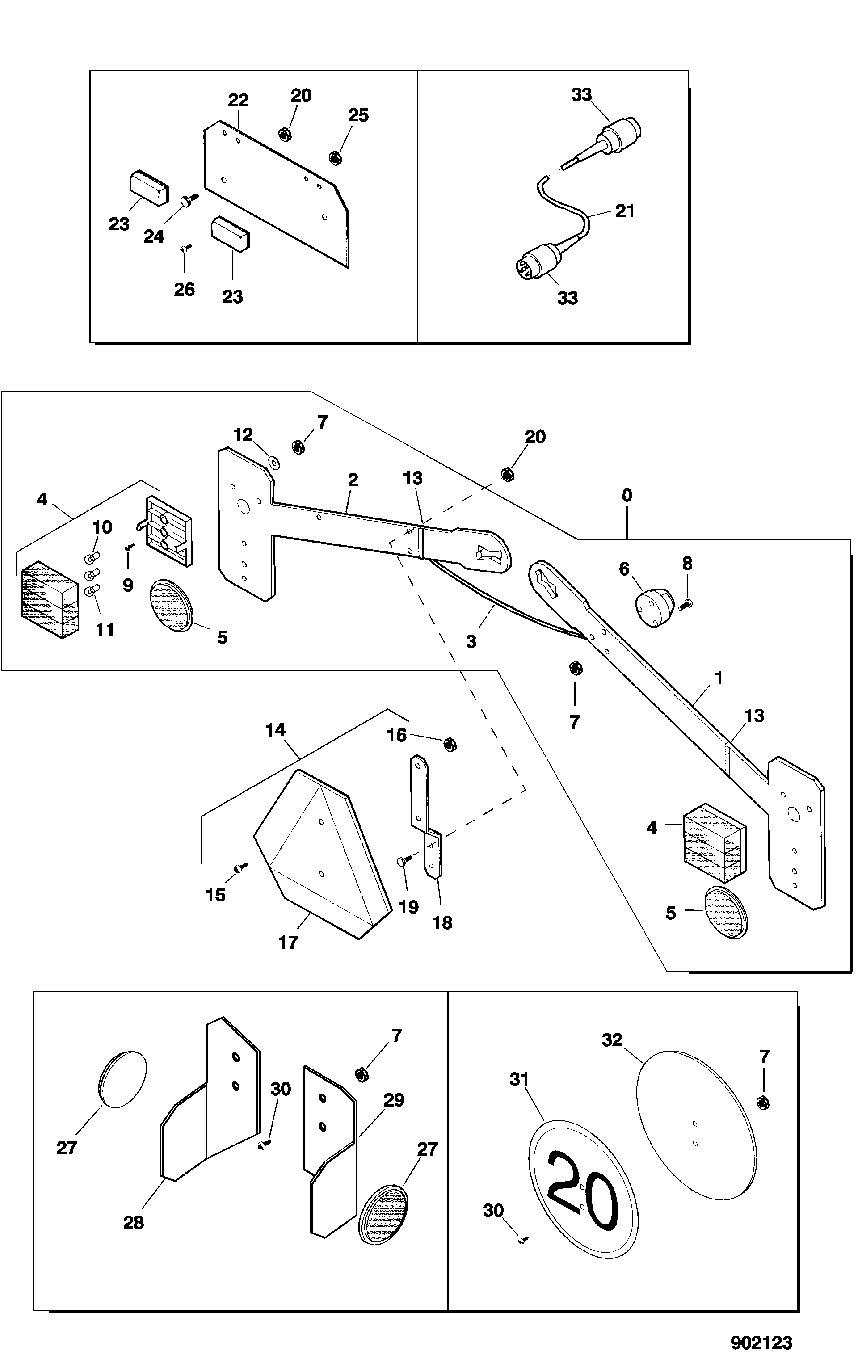

TAIL LIGHTS [02F22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F037624	1	REAR LIGHT	INCL ITEMS 1-13
1	F037622	1	PLATE	-
2	F037623	1	PLATE	-
3	F024937	1	CABLE	-
4	F005400	2	Lamp	-
5	F005190	2	Reflector	-
6	F005320	1	Socket	-
7	F003585	11	LOCK NUT	-
8	F028430	3	Screw	-
9	21M7547	4	Screw	M5 X 25
10	F005273	2	Bulb	-
11	F005275	4	BULB	-
12	24M7502	8	Washer	5.300 X 10 X 1 MM
13	F005334	4	Tie Band	-
14	F016870	1	Sign	INCL ITEMS 15-19
15	21M7552	2	Screw	M6 X 16
16	14M7528	2	Lock Nut	-
17	F005195	1	Reflector	-
18	F005196	1	BRACKET	-
19	19M9683	2	Cap Screw	M8 X 25
20	F003587	4	LOCK NUT	-
21	F005780	1	Wiring Harness	-
22	F016980	1	PLATE	-
23	F020189	2	REGISTER PLATE LIGHT	-
24	19M9682	2	Cap Screw	M8 X 20
25	F003584	4	LOCK NUT	-
26	21M7533	4	Screw	M4 X 30
27	F008176	2	Reflector	-
28	F011679	1	Plate	-
29	F011680	1	Plate	-
30	21M7545	4	Screw	M5 X 16
31	F011666	1	Sign	-
32	F011671	1	Plate	-
33	F005321	2	Elec. Connector Terminal	-
