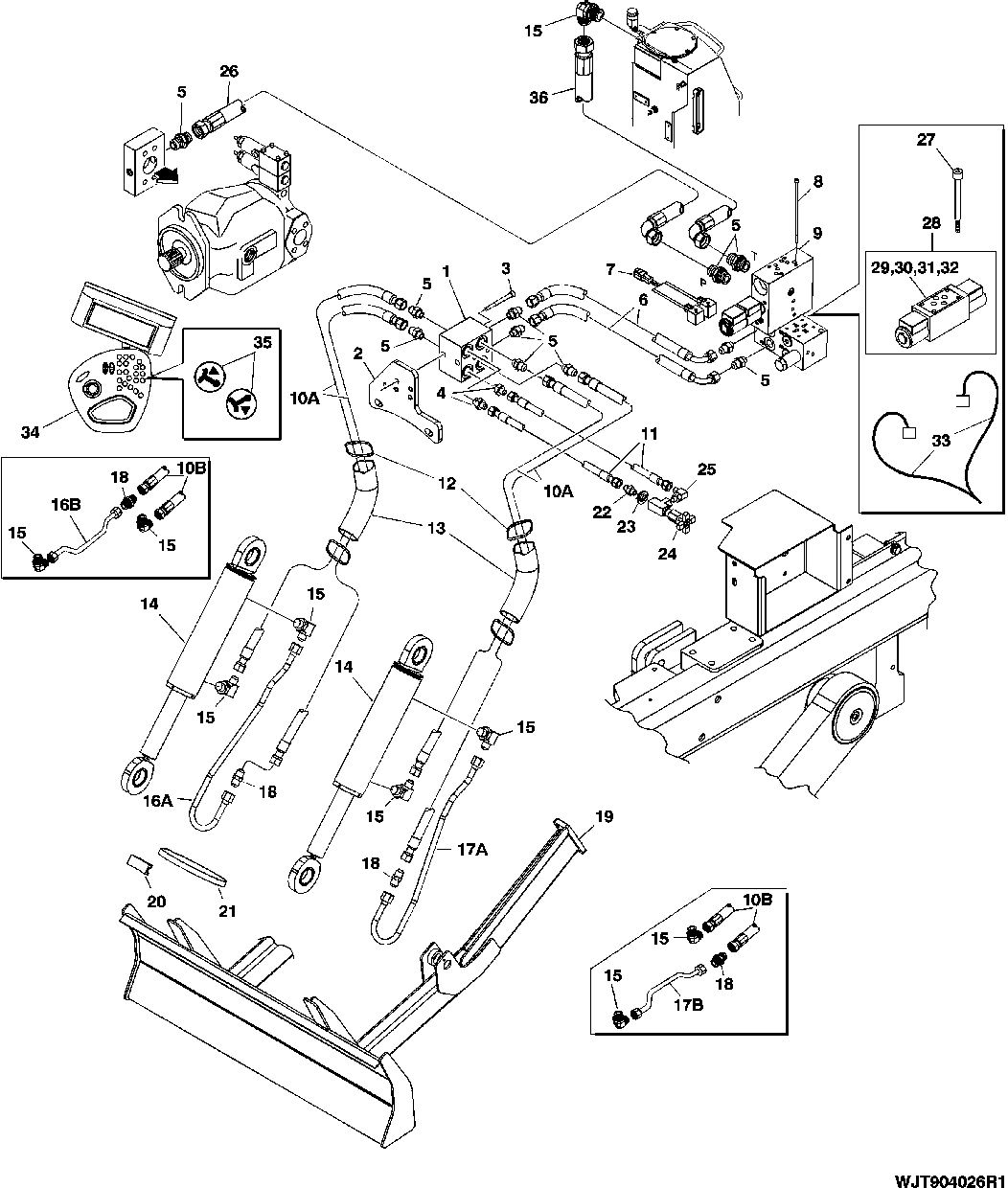

ON/OFF BULLDOZER BLADE HYDRAULICS [03J20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F624078	1	ADAPTER FITTING	-
2	F624050	1	PLATE	-
3	19M9744	4	Screw	M8 X 80
4	F005055	2	NIPPLE	-
5	F005060	11	Fitting	-
6	F062995	2	Hydraulic Hose	L= 650
7	F613718	1	Wiring Harness	-
8	19M9487	4	Screw	M5 X 130
9	-	1	Part 9	SEE PAGE 2162-8
11	F054374	2	HOSE-ASSY	L= 430
12	F005335	4	Tie Band	-
13	F051025	2	Hose Guard	-
14	-	2	Part 15	SEE PAGE 2160-12
15	F012592	5	Elbow Fitting	-
18	F026843	2	Fitting	-
19	-	1	Part 22	SEE PAGE 3201-2
20	F007730	4	Hose Support	-
21	F052869	4	Hose Clamp	-
22	F005057	1	Fitting	-
23	F062777	1	Mounting Parts	-
24	F062778	1	Hydraulic Restrictor	-
25	F024599	1	Elbow Fitting	-
26	F026361	1	Hydraulic Hose	L= 900
27	F063268	4	Cap Screw	REPLACES ITEM 8 WHEN ITEM 28 IS USED
28	F061123	1	Manifold	INCL. ITEMS 29-32
29	F062626	1	Spool Valve	INCL. ITEM 31
30	F060200	2	Solenoid Valve Coil	-
31	F062627	1	Seal Kit	-
32	F003286	4	O-RING	-
33	F624977	1	Wiring Harness	-
34	-	1	Part 37	SEE PAGE 1674-10
35	-	1	Part 38	SEE PAGE 1674-10
36	F038463	1	Hydraulic Hose	L= 2200
10A	F062996	4	Hydraulic Hose	L= 1450
10B	F067200	4	Hydraulic Hose	L= 950 (REPLACES F066900 L= 1100)
16A	F051009	1	PIPE	-
16B	F633229	1	Pipe	-
17A	F051006	1	PIPE	-
17B	F633228	1	Pipe	-

ON/OFF BULLDOZER BLADE HYDRAULICS [03J20]
