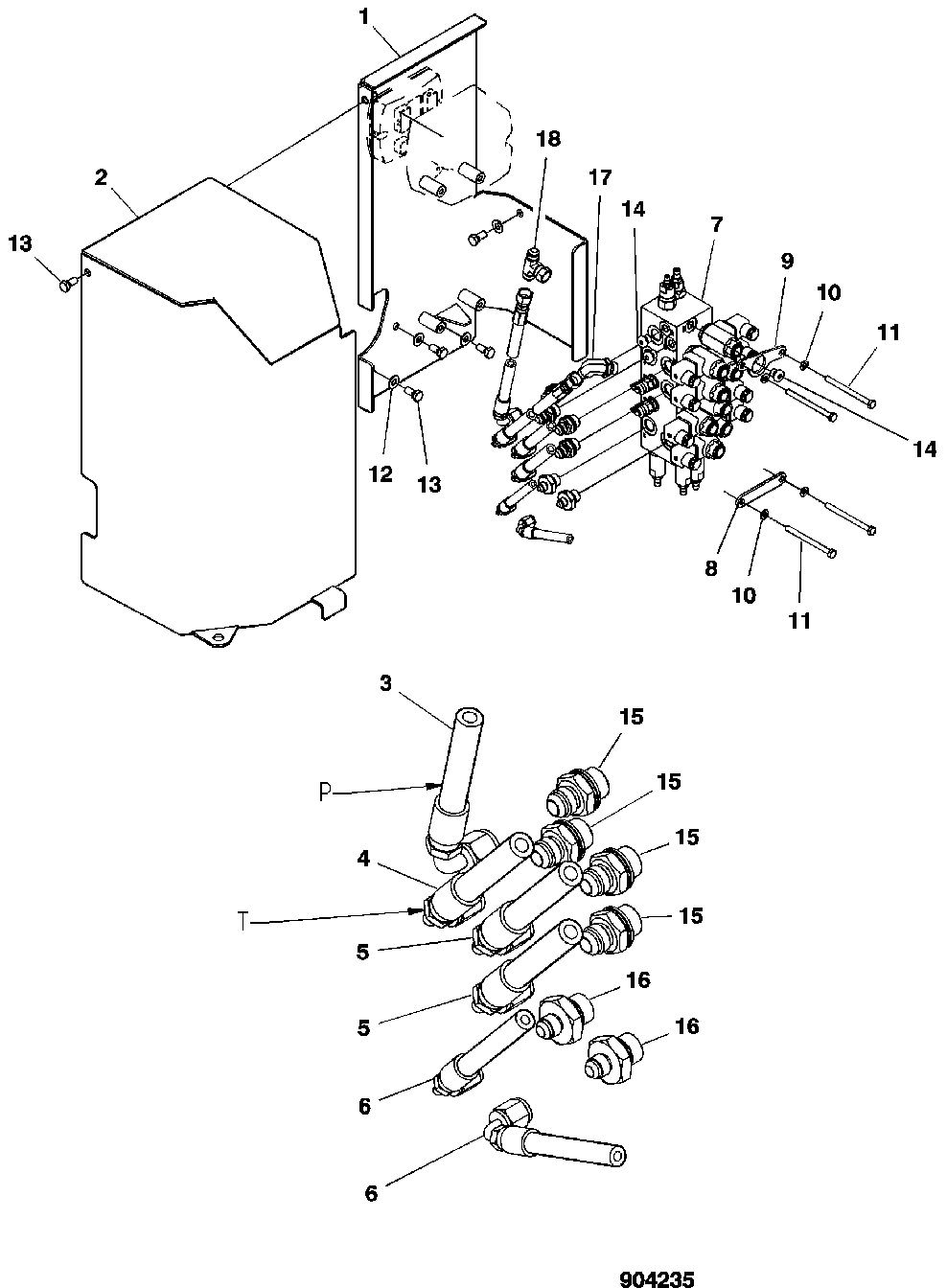

HYDRAULIC ASSY, MAIN VALVE (ALS) [03I15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F065634	1	Bracket	-
2	F065635	1	COVER	-
3	F065670	1	Hydraulic Hose	L= 4600, SEE PAGE 2160-21A ITEM 31
4	F065671	1	Hydraulic Hose	L= 3500, SEE PAGE 2160-21A ITEM 32
5	F065665	2	HYDRAULIC HOSE - FABRICATE	L= 1200
6	F061467	2	HYDRAULIC HOSE - FABRICATE	L= 4000
7	-	1	Part 7	SEE PAGE 2162-10
8	F065638	1	Plate	-
9	F065639	1	PLATE	-
10	24M7473	4	Washer	8.400 X 16 X 1.600 MM
11	19M9625	4	Cap Screw	M8 X 100
12	24M7488	4	Washer	10.500 X 20 X 2 MM
13	19M8761	5	Screw	M10 X 22
14	F018111	3	PLUG	-
15	F005059	4	Fitting	-
16	F005056	2	Fitting	-
17	F010072	1	ELBOW NIPPLE	-
18	X8S6X-S	1	Tee Fitting	-

HYDRAULIC ASSY, MAIN VALVE (ALS) [03I15]
