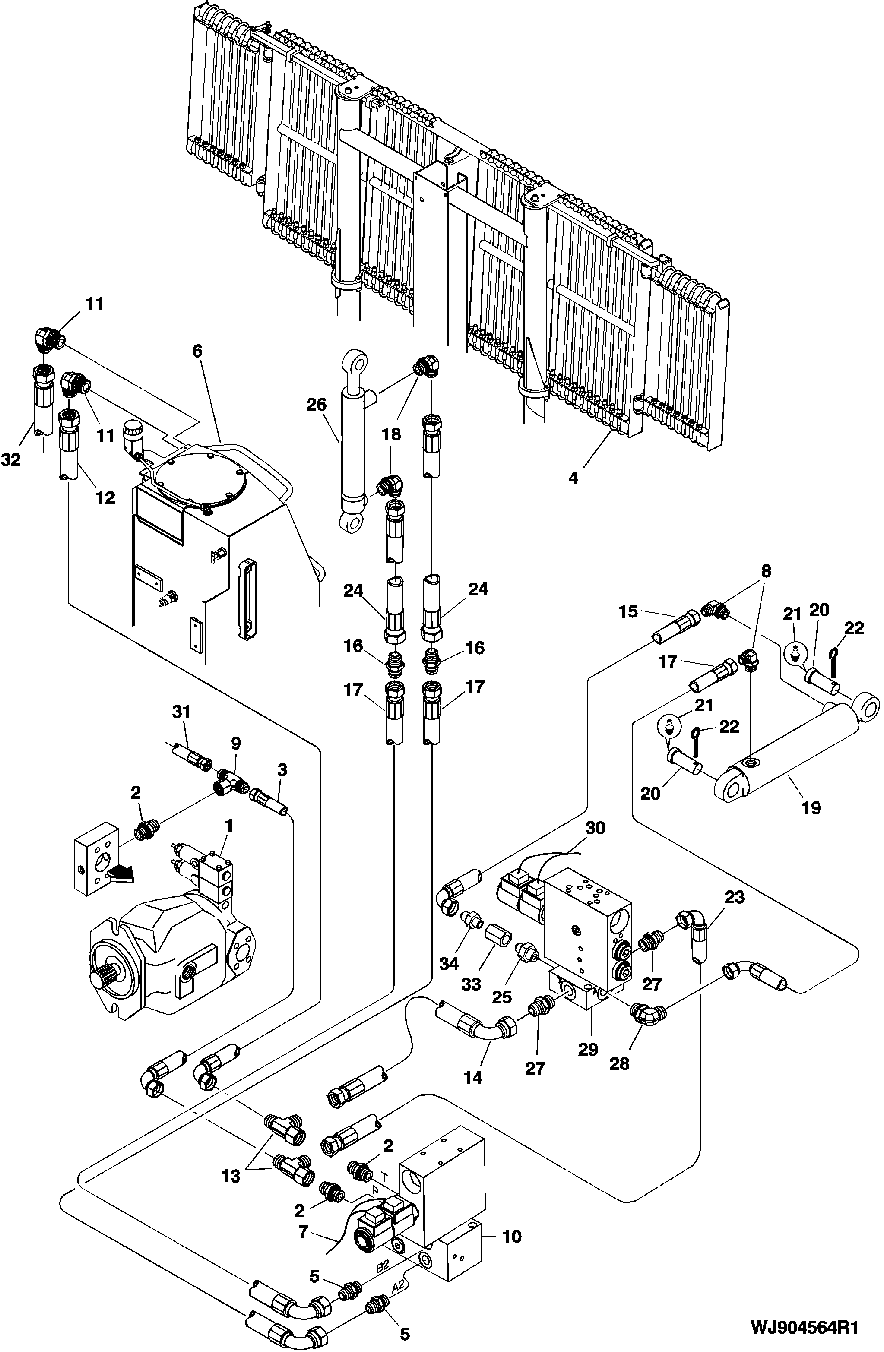

HYDRAULIC ASSY, GUARD SCREEN (ALS) [03G21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 2161-2
2	F005060	3	Fitting	-
3	F057809	1	Hydraulic Hose	L= 800
4	-	1	Part 4	SEE PAGE 1740-14
5	F005057	2	Fitting	-
6	-	1	Part 6	SEE PAGE 2164-2
7	-	1	Part 7	SEE PAGE 1674-17A
8	F024599	2	Elbow Fitting	-
9	F031738	1	Tee Fitting	-
10	-	1	Part 10	SEE PAGE 2162-4
11	F012592	1	Elbow Fitting	-
12	F038463	1	Hydraulic Hose	L= 2200
13	F005073	2	Tee Fitting	-
14	F057806	1	Hydraulic Hose	L= 400 (REPLACES F023040)
15	F040883	1	Hydraulic Hose	L= 4300
16	F023014	2	Fitting	-
17	F040884	3	Hydraulic Hose	L= 3800
18	-	2	Part 18	SEE PAGE 2163-16
19	-	1	Part 19	SEE PAGE 2160-9A
20	F032585	2	Pin	-
21	58M5575	2	Lubrication Fitting	-
22	11M7111	2	Cotter Pin	6.300 X 40 MM
23	F057808	1	Hydraulic Hose	L= 600 (REPLACES F024330)
24	F025142	2	Hydraulic Hose	L= 1100
25	F005055	1	NIPPLE	-
26	-	1	Part 26	SEE PAGE 1740-14
27	F005060	2	Fitting	-
28	F024402	1	Elbow Fitting	-
29	-	1	Part 29	SEE PAGE 2162-14
30	-	1	Part 30	SEE PAGE 1674-17A
31	-	1	Part 31	SEE PAGE 2163-14 ITEM 3
32	-	1	Part 32	SEE PAGE 2163-14 ITEM 4
33	F024364	1	Fitting	-
34	F005057	1	Fitting	-

HYDRAULIC ASSY, GUARD SCREEN (ALS) [03G21]
