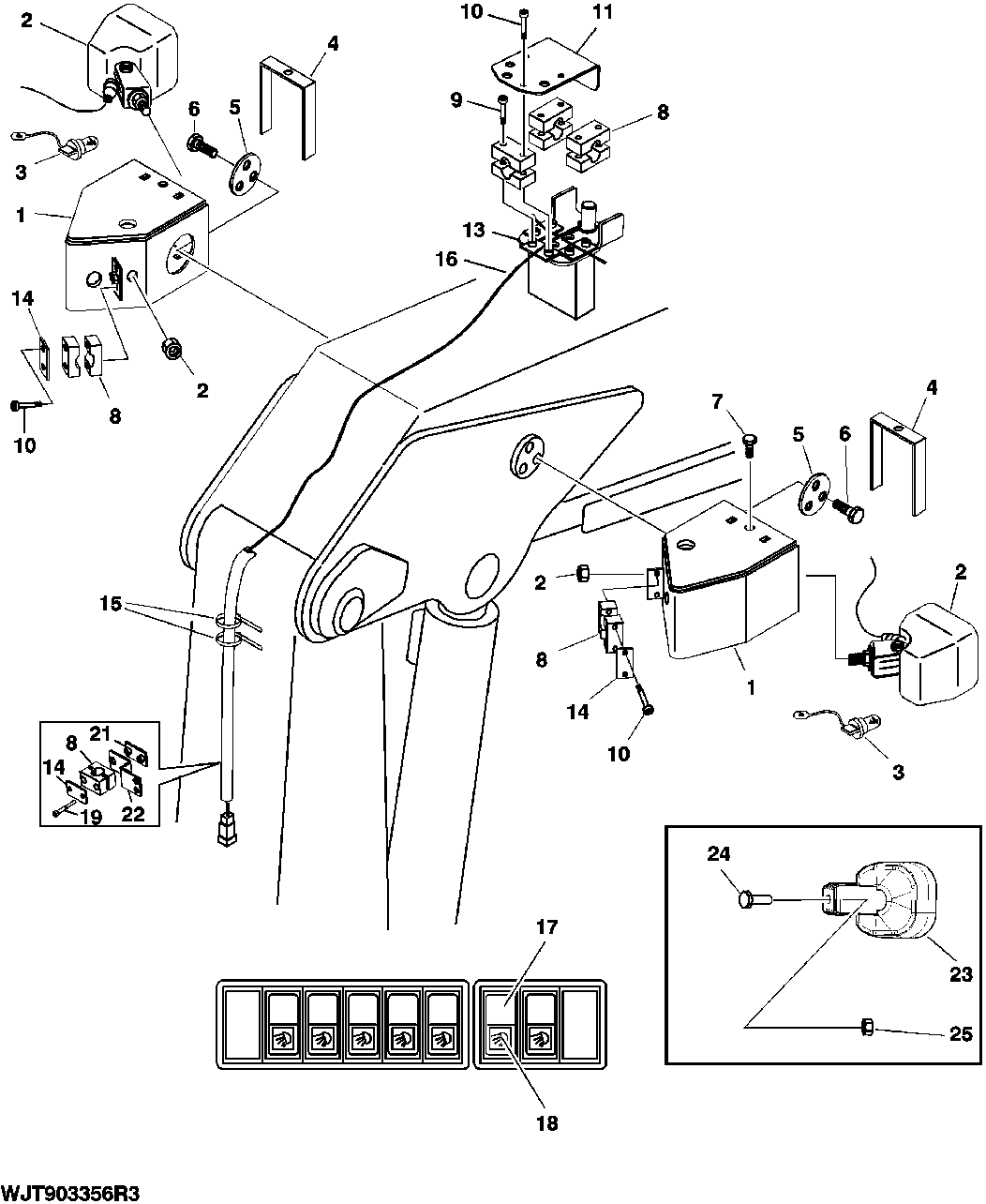

FORWARDER BOOM LIGHTS, HALOGEN FROM SERIAL NO. 0802- [02G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F053769	2	Cover	-
2	F038788	2	WORKING LIGHT	HELLA LAMP
3	F005278	2	BULB	-
4	F053770	2	Cover	-
5	F053774	2	Plate	-
6	19M9646	6	Cap Screw	M12 X 20
7	19M9681	2	Cap Screw	M8 X 16
8	F017598	6	Hose Support	-
9	19M9727	3	Screw	M6 X 30
10	19M9729	7	Screw	M6 X 40
11	F634900	1	Cover	-
13	F634899	1	Fastener Item	-
14	F010635	3	Cover	-
15	F005334	6	Tie Band	-
16	F635775	1	WIRING HARNESS	USE WITH HELLA LIGHTS
16	F642256	1	Wiring Harness	USE WITH KLE LIGHTS
17	F005375	1	SWITCH	-
18	F011050	1	SYMBOL	-
19	19M9730	2	Screw	M6 X 45
21	F636660	1	HOLDER	-
22	F634946	1	Hose Clamp	SEE PAGE 3740-4
23	F070466	2	Floodlamp	KLE LAMP, INCL. ITEMS 24, 25
24	19M9638	2	Cap Screw	M10 X 20
25	-	2	Part 24	-
