Открытый узел

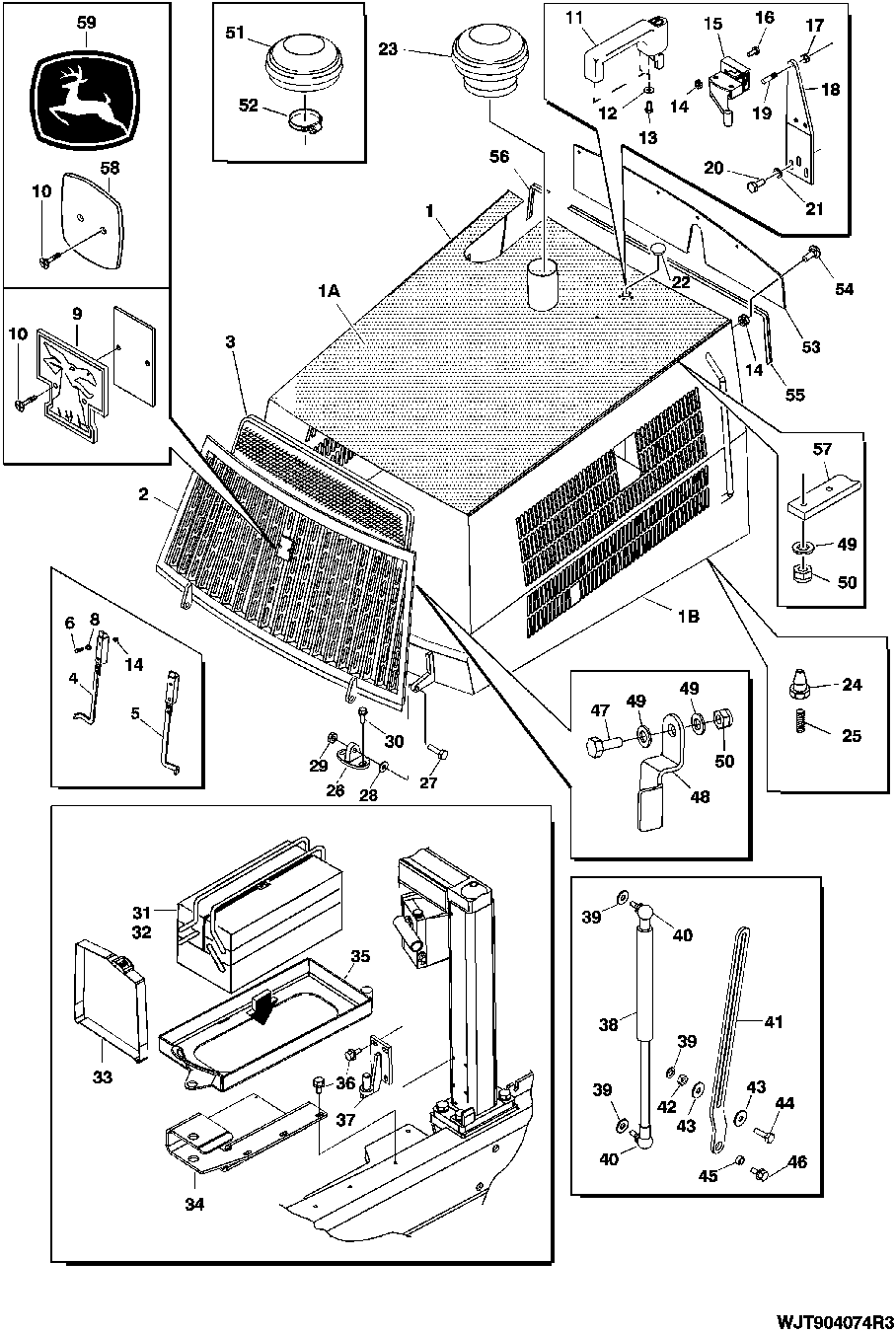

ENGINE HOOD MOUNTING [03E16]

ENGINE HOOD MOUNTING [03E16]

ENGINE HOOD MOUNTING [03E16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ENGINE HOOD MOUNTING [03E16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F623685	1	HOOD	-
2	F623696	1	GRILLE	INCL ITEMS 4-8
3	F619499	1	Guard	-
4	F622277	1	LOCK	RIGHT
5	F622279	1	Lock	LEFT
6	19M9618	4	Cap Screw	M6 X 35
8	24M7507	4	Washer	6.400 X 18 X 1.600 MM
9	F019355	1	SIGN	-
10	19M9760	2	Screw	M4 X 8
11	F012929	1	HANDLE	-
12	F031864	3	WASHER	-
13	19M9675	3	Cap Screw	M6 X 16
14	14M7528	12	Lock Nut	-
15	F013798	1	LOCK	-
16	19M9678	2	Cap Screw	M6 X 30
17	F003588	1	LOCK NUT	M10
18	F619598	1	Plate	-
19	F016789	1	SCREW	-
20	19M9647	3	Cap Screw	M12 X 25
21	F002805	3	Lock Washer	-
22	F041671	1	PLUG	-
23	F056534	1	Cap	-
24	F039854	2	Nut	-
25	22M7007	2	Set Screw	M10 X 30
26	F624687	2	Hinge	-
27	F003426	2	SCREW	-
28	F003170	2	WASHER	-
29	F003590	2	LOCK NUT	-
30	19M9448	4	Screw	M10 X 20
31	F066379	1	Toolbox	-
32	F629673	1	Toolbox	TOOLBOX WITH BASIC TOOL KIT
32	F629674	1	Toolbox	TOOLBOX WITH EXTENDED TOOL KIT
33	F013024	1	Strap With Buckle	-
34	F624398	1	PLATE	-
35	F612713	1	FRAME	INCL ITEM 36
36	19M9567	7	Screw	M8 X 16
37	F612729	1	YOKE	-
38	F050863	2	GAS OPERATED CYLINDER	INCL ITEM 40
39	24M7509	6	Washer	8.400 X 16 X 1.600 MM
40	F044098	4	BALL JOINT	-
41	F622049	2	Holder	-
42	14M7624	2	Nut	M8
43	24M7508	4	Washer	8.400 X 24 X 2 MM
44	19M9683	2	Cap Screw	M8 X 25
45	F622048	2	Sleeve	-
46	19M9567	2	Screw	M8 X 16
47	19M9668	2	Cap Screw	M5 X 12
48	F625554	2	Plate	-
49	24M7502	26	Washer	5.300 X 10 X 1 MM, TO SERIAL NO. -0829 QTY WAS 4
50	F003585	24	LOCK NUT	TO SERIAL NO. -0829 QTY WAS 2
51	AT39392	1	PRECLEANER	ALTERNATIVE TO ITEM 23
52	F029538	1	Hose Clamp	-
53	F631013	1	COVER	-
54	03M7221	6	Bolt	M6 X 16
55	-	1	Part 57	F041670 X 800MM
56	-	1	Part 58	F041670 X 75MM
57	F633815	1	Gasket	-
58	F635602	1	Plate	-
59	JD5784	1	Label	TRADEMARK, LEAPING DEERE
60	F636181	1	HOOD	INCL. ITEMS 1A,1B,2,3,10,49,50,53,54,57,58
1A	F633786	1	HOOD	-
1B	F635291	1	HOOD	-
