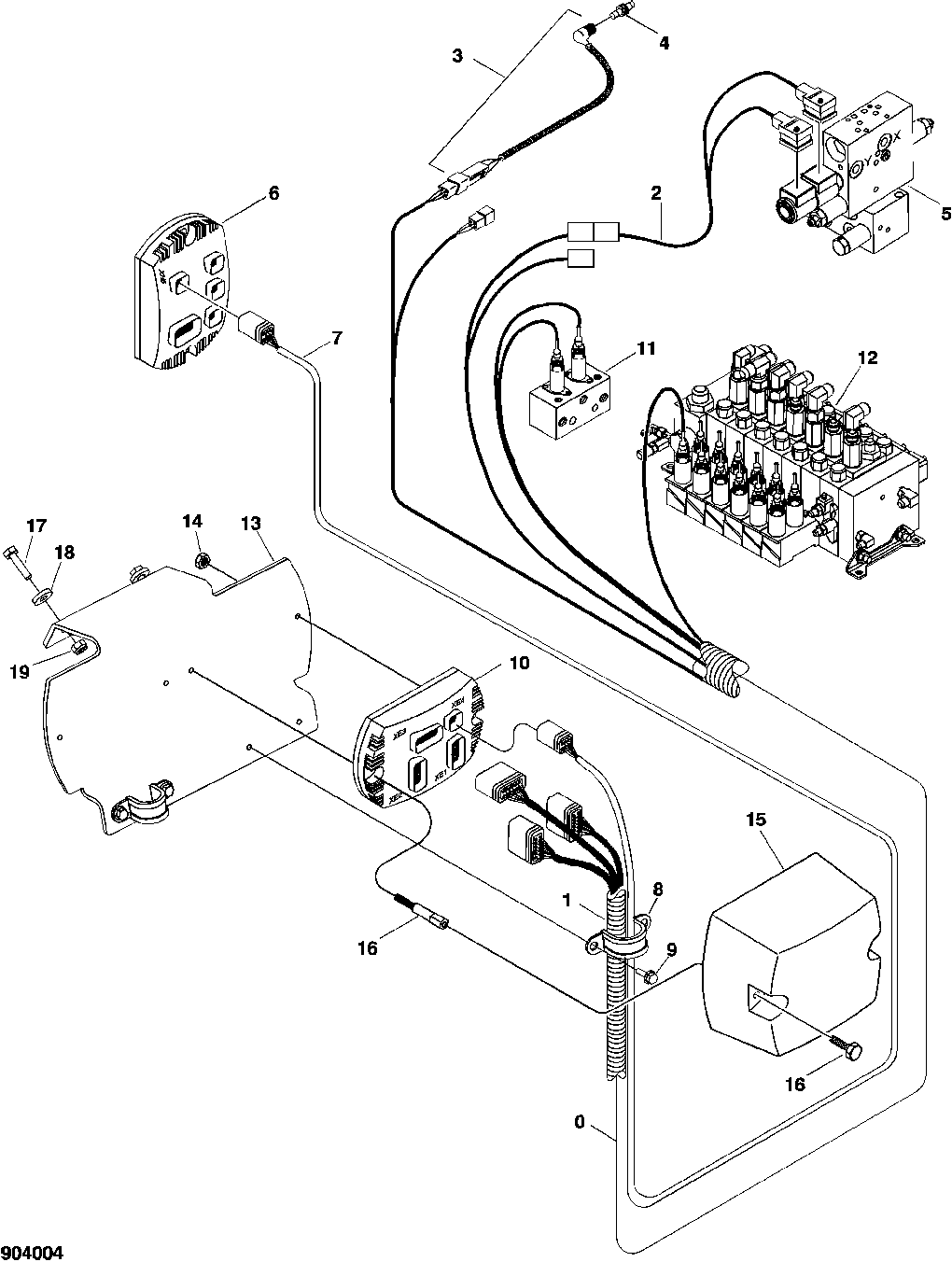

ELECTRICAL EQUIPMENT, FORWARDER BOOM HYDRAULICS [02G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F621201	1	Wiring Harness	INCL ITEM 1
1	-	1	Part 2	-
2	F620481	1	Wiring Harness	-
3	F612156	1	Wiring Harness	-
4	-	1	Part 5	SEE PAGE 1743-2
5	-	1	Part 6	SEE PAGE 2162-8
6	-	1	Part 7	SEE PAGE 1674-4
7	F622178	1	Wiring Harness	-
8	F062058	1	Hose Support	-
9	19M9444	2	Screw	M6 X 20
10	F066588	1	Module	CRANE (REPLACES F062145)
11	-	1	Part 12	SEE PAGE 0960-2
12	-	1	Part 13	SEE PAGE 3762-2
13	F618239	1	Plate	-
14	14M7528	2	Lock Nut	-
15	F054007	1	COVER	-
16	F054006	2	SCREW	-
17	19M9684	2	Cap Screw	M8 X 30
18	24M7476	2	Washer	8.400 X 21 X 4 MM
19	F003587	2	LOCK NUT	-

ELECTRICAL EQUIPMENT, FORWARDER BOOM HYDRAULICS [02G23]

Нет текстового описания
