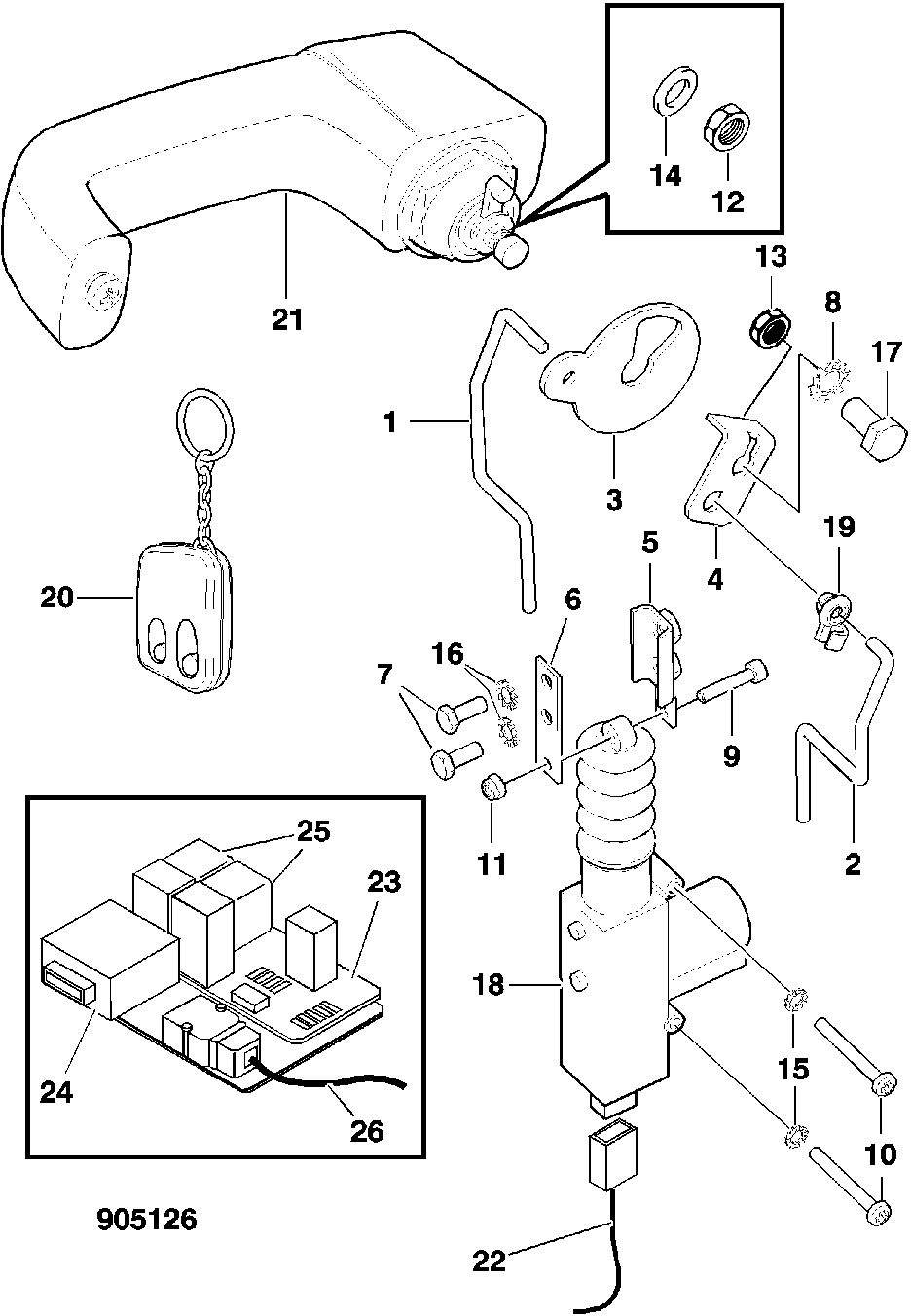

CENTRAL LOCK FROM SERIAL NUMBER 1014- [03D01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F071001	1	Rod	-
2	F071002	1	Rod	-
3	F071003	1	Plate	-
4	F071004	1	Plate	-
5	F071005	1	Clamp	-
6	F071006	1	Clamp	-
7	F013007	2	Screw	-
8	F030452	1	WASHER	-
9	19M9723	1	Screw	M6 X 12
10	21M7542	2	SCREW	M4 X 40
11	F058383	1	LOCK NUT	-
12	F003585	1	LOCK NUT	-
13	F003587	1	LOCK NUT	-
14	24M7503	1	Washer	5.300 X 15 X 1.200 MM
15	F050830	2	Washer	-
16	F042804	2	LOCK WASHER	-
17	19M9681	1	Cap Screw	M8 X 16
18	F643040	1	Actuator	-
19	F071007	1	Clip	-
20	F643039	1	Key	KEY, BLANK
21	-	1	Part 21	SEE PAGE 1813-2
22	F645190	1	Wiring Harness	-
23	F642659	1	Circuit Board	-
24	F643037	1	Electronic Control Unit	WITH ONE CODED KEY
25	F050016	2	RELAY	-
26	F643145	1	Wiring Harness	-

CENTRAL LOCK FROM SERIAL NUMBER 1014- [03D01]

Нет текстового описания
