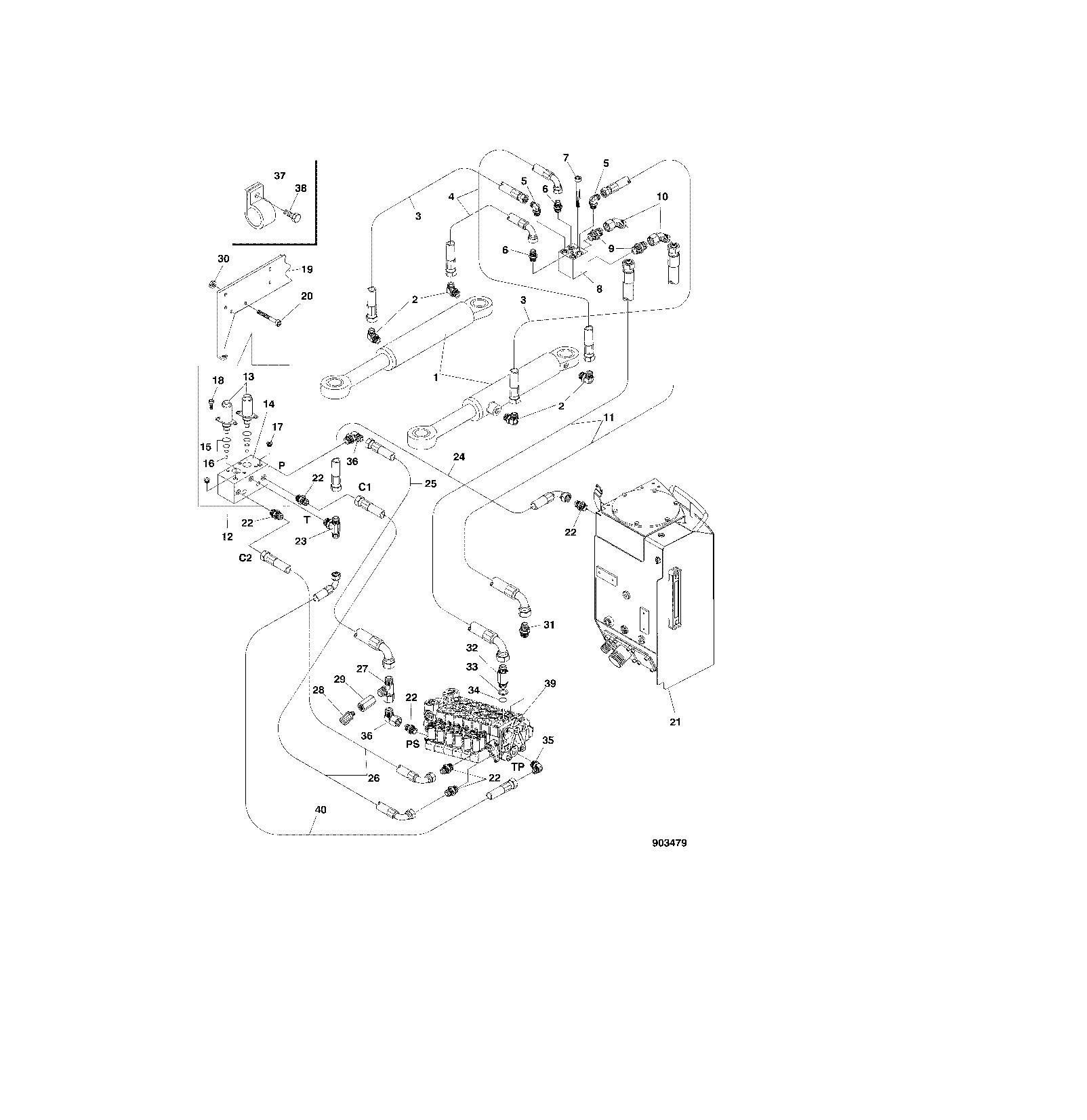

HYDRAULIC SYSTEM STEERING CYLINDERS MOUNTING F060125 2500 2 903479 [903479]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	F012592	4	Elbow Fitting	-
3	F027355	2	HOSE-ASSY	-
4	F026902	2	Hydraulic Hose	-
5	F010072	2	ELBOW NIPPLE	-
6	F005060	2	Fitting	-
7	F003476	2	SCREW	-
8	F024179	1	Manifold	-
9	F012534	2	Fitting	-
10	F013725	2	Elbow Fitting	-
11	F027171	2	HOSE-ASSY	-
12	F036430	1	VALVE	-
13	F061736	2	Elec.Proportional Valve	-
14	F040969	1	VALVE BLOCK	-
15	F030943	2	SEAL KIT	-
16	F031706	2	Orifice	-
17	F026221	2	PLUG	-
18	F001624	4	SCREW	-
19	-------	1	O-RING	-
20	F003408	2	SCREW	-
21	-------	1	O-RING	-
22	F005057	7	Fitting	-
23	F026606	1	TEE FITTING	-
24	F060540	1	Hydraulic Hose	-
25	F039954	1	HOSE-ASSY	-
26	F027302	2	HOSE-ASSY	-
27	F023535	1	Tee Fitting	-
28	F023426	2	Fitting	-
29	F024364	2	Fitting	-
30	F003586	2	LOCK NUT	-
31	F012507	1	Fitting	-
32	F027429	1	FRAME	-
33	F027711	1	SUPPORT RING	-
34	F021688	1	O-RING	-
35	F024599	1	Elbow Fitting	-
36	F022417	2	Elbow Fitting	-
37	F004423	4	Hose Clamp	-
38	F003531	4	SCREW	-
39	------	1	COVER	-
39	------	1	COVER	-
40	F055060	1	Hydraulic Hose	-

HYDRAULIC SYSTEM STEERING CYLINDERS MOUNTING F060125 2500 2 903479 [903479]
