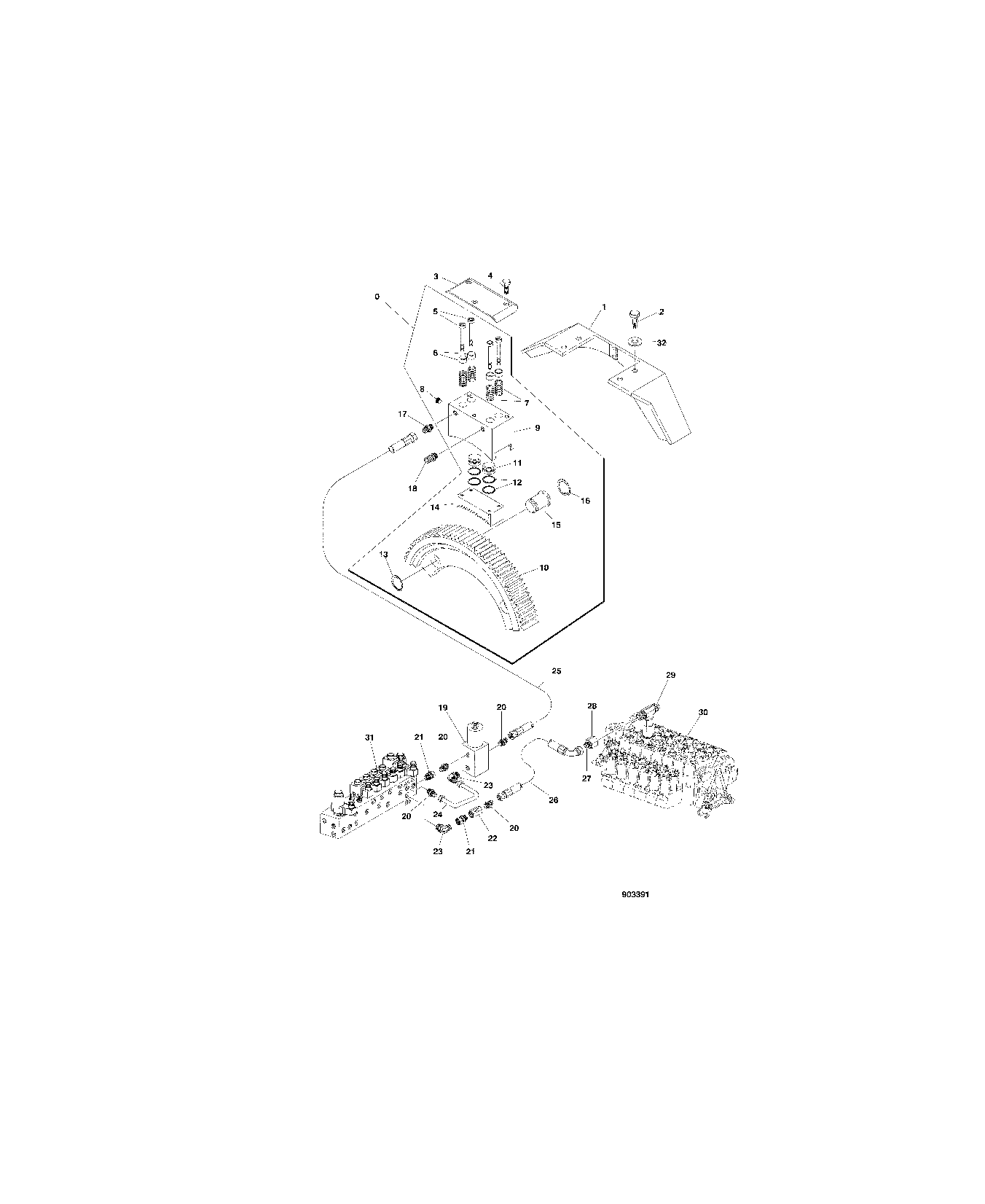

HYDRAULIC SYSTEM FRAME BRAKE MOUNT F060125 2600 8 903391 [903391]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F601291	1	PROTECTION	-
2	F003541	4	SCREW	-
3	F602644	1	PLATE	-
4	F003523	3	SCREW	-
5	F003433	4	SCREW	-
6	F600997	4	Sleeve	-
7	F049084	4	Spring	-
8	F026221	1	PLUG	-
9	F046146	1	FRAME	-
10	F046147	1	Rim	-
11	F046149	2	PISTON	-
12	F046368	4	SEAL	-
13	F003359	2	CIRCLIP	-
14	F046148	1	RACK	-
15	F046150	2	PIN	-
16	F003373	2	Snap Ring	-
17	F031740	1	NIPPLE	-
18	F043189	1	Fitting	-
19	F026899	1	RELIEF VALVE	-
20	F005057	4	Fitting	-
21	F024875	2	CONNECTION	-
22	F005140	1	CHECK VALVE	-
23	F024599	2	Elbow Fitting	-
24	F032600	1	PIPE ASSY	-
25	F046341	1	Hydraulic Hose	-
26	F025704	1	HOSE-ASSY	-
27	F005078	1	Reducer	-
28	F005092	1	Sleeve Fitting	-
29	-------	1	O-RING	-
30	-------	1	O-RING	-
30	-------	1	O-RING	-
31	-------	1	O-RING	-
31	-------	1	O-RING	-
32	F003170	1	WASHER	-
-	F046145	1	FRAME BRAKE	-
-	F601297	1	FRAME BRAKE MOUNT	-

HYDRAULIC SYSTEM FRAME BRAKE MOUNT F060125 2600 8 903391 [903391]
