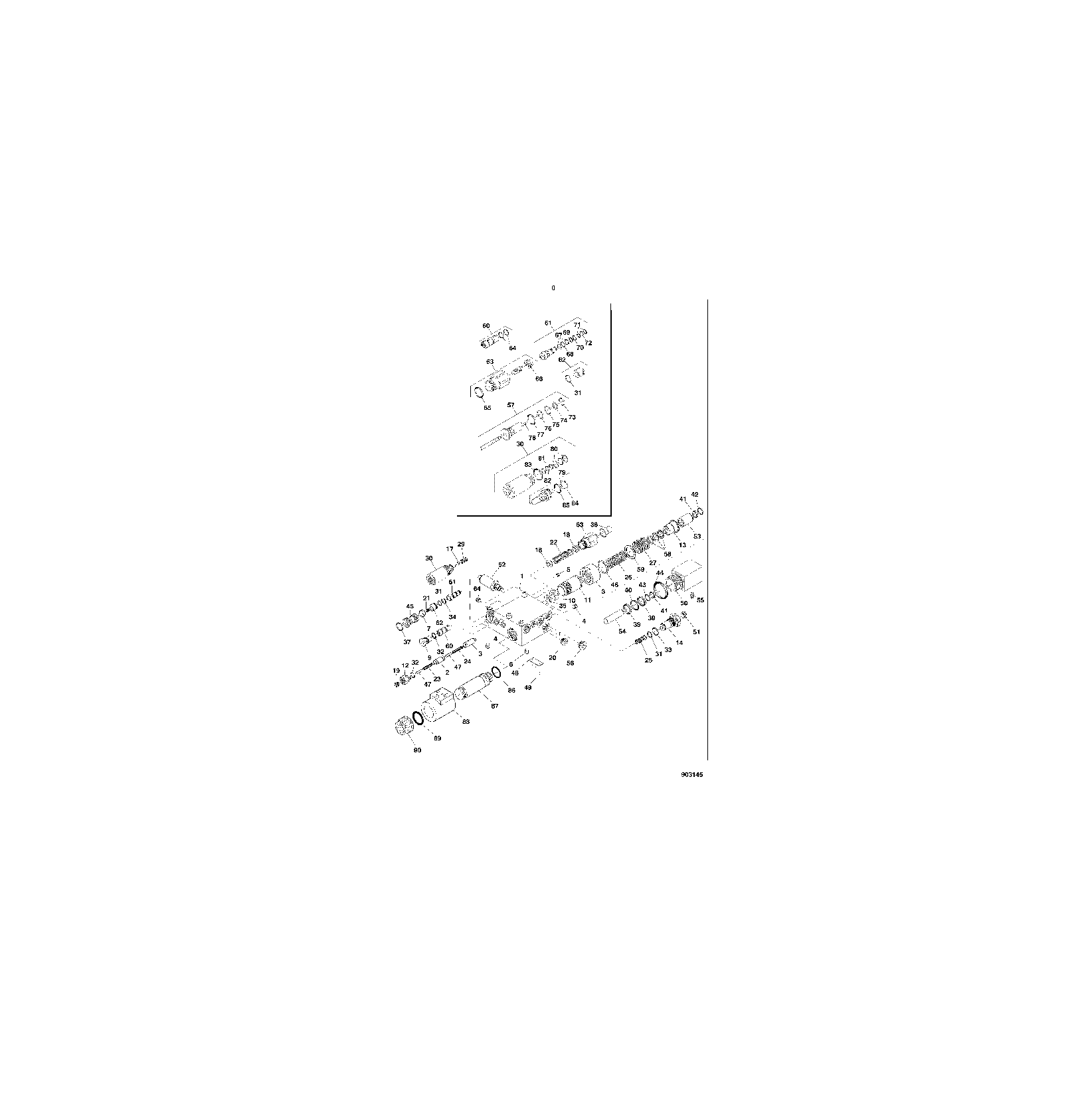

HYDRAULIC SYSTEM BRAKE VALVE F060125 2420 4 903145 [903145]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F056322	1	Spool Valve	-
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	-------	1	O-RING	-
4	-------	2	O-RING	-
5	-------	1	O-RING	-
6	-------	1	O-RING	-
7	F035317	1	SLEEVE	-
8	F052637	1	NUT	-
9	F035318	1	PLUG	-
10	F035319	1	WASHER	-
11	F052639	1	TUBE	-
12	F035313	1	NIPPLE	-
13	F052636	1	SPRING RETAINER	-
14	F052633	1	REDUCING NIPPLE	-
17	F052632	1	SHIM	-
18	F035321	2	SPRING RETAINER	-
19	F052620	1	LOCKING SCREW	-
20	F052609	1	LOCKING SCREW	-
21	F035323	1	SPRING	-
22	F052616	1	SPRING	-
23	F035325	1	SPRING	-
24	F035326	1	SPRING	-
25	F052618	1	SPRING	-
26	F052622	1	SPRING	-
27	F052625	1	SPRING	-
29	F052624	1	SPRING	-
30	F052381	1	TUBE	-
32	F052626	2	O-RING	-
33	F052628	1	O-RING	-
34	F052613	1	SUPPORT RING	-
35	F052619	1	SUPPORT RING	-
37	F052628	1	O-RING	-
38	-------	1	O-RING	-
39	F052623	2	GUIDE RING	-
40	F052610	1	RING	-
41	F052621	2	GUIDE RING	-
42	F052612	1	SEAL RING	-
43	F052615	1	SEAL RING	-
44	F052631	1	O-RING	-
45	F052640	1	LOCKING SCREW	-
46	-------	1	O-RING	-
47	-------	2	O-RING	-
48	-------	2	O-RING	-
49	-------	1	O-RING	-
50	F052638	1	HOUSING	-
51	F035338	1	PLUG	-
52	F051510	1	SOLENOID VALVE	-
53	F052641	1	PISTON	-
54	F052635	1	PISTON	-
55	F052617	1	BLEEDER SCREW	-
56	F052614	2	LOCKING SCREW	-
58	F052627	3	SHIM	-
59	F009480	1	Shim	-
60	F052379	1	SLEEVE	-
61	F052378	1	SLEEVE	-
62	F052377	1	SLEEVE	-
63	F046369	1	SLEEVE	-
64	F052384	2	O-RING	-
65	F052393	1	O-RING	-
66	F052375	1	LOCK NUT	-
67	F052372	2	THRUST RING	-
68	F052382	1	O-RING	-
69	F052373	1	THRUST RING	-
70	F052396	1	O-RING	-
71	F052374	2	THRUST RING	-
72	F052397	1	O-RING	-
73	F052388	1	O-RING	-
74	F052389	1	THRUST RING	-
75	F052391	1	O-RING	-
76	F052392	1	THRUST RING	-
77	F052394	1	O-RING	-
78	F052376	1	CIRCLIP	-
79	F052385	1	O-RING	-
80	F052386	2	THRUST RING	-
81	F052383	2	THRUST RING	-
82	F052396	1	O-RING	-
83	F052395	1	O-RING	-
84	F052390	1	THRUST RING	-
85	F052388	1	O-RING	-
86	F057873	1	O-Ring	-
87	F057872	1	TUBE	-
88	F057863	1	SOLENOID	-
89	F057875	1	O-Ring	-
90	F057874	1	NUT	-
-	F061971	1	Seal Kit	-

HYDRAULIC SYSTEM BRAKE VALVE F060125 2420 4 903145 [903145]
