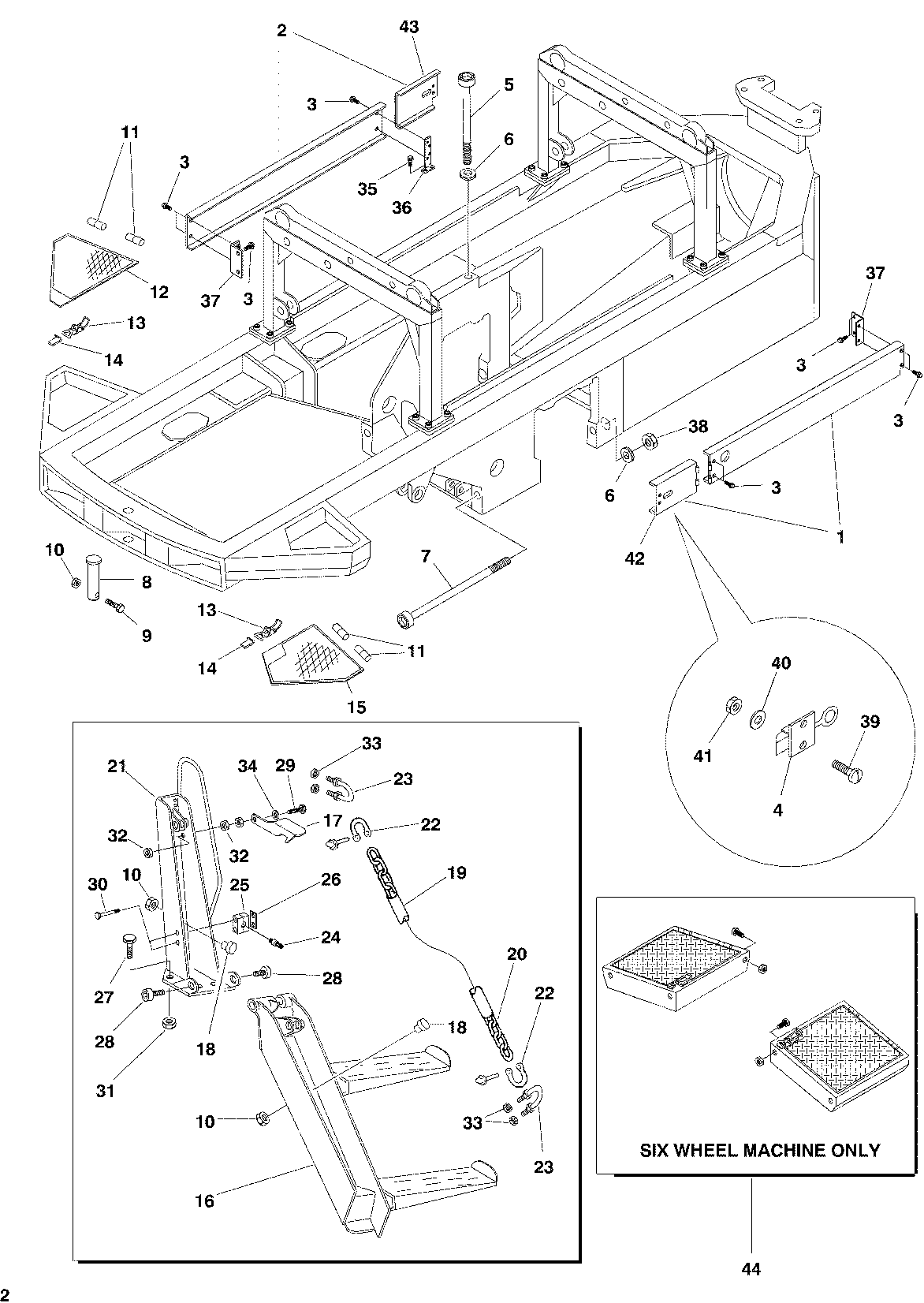

FRAME, PROTECTION PLATES FRONT FRAME AND SHIELD PLATES F054236 51 4 902952 [902952]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F053615	1	SIDE PANEL	-
2	F053617	1	SIDE PANEL	-
3	F038353	12	SCREW	-
4	F052720	2	Catch	-
5	F058035	4	SCREW	-
5	F044900	4	Screw	-
6	F024432	6	Lock Washer	-
6	F046573	6	Lock Washer	-
7	F058036	2	CAP SCREW	-
7	F055787	2	Screw	-
8	F024119	1	PIN	-
9	F003470	1	SCREW	-
10	F003586	3	LOCK NUT	-
11	F004326	4	HINGE	-
12	F052085	1	COVER	-
13	F038717	2	CATCH	-
14	F051323	2	CATCH	-
15	F052094	1	COVER	-
16	F052022	1	STEP	-
17	F051983	1	CATCH	-
18	F053309	2	Absorber	-
19	F024931	1	PROTECTION TUBE	-
20	F024929	1	CHAIN	-
21	F052020	1	HANDLE	-
22	F007800	2	SHACKLE	-
23	F003381	2	WIRE LOCK	-
24	F039297	1	SENSOR	-
25	F051593	1	Hose Support	-
26	F005182	1	Hose Support	-
27	F003543	4	SCREW	-
28	F007569	2	SCREW	-
29	F003527	1	SCREW	-
30	F028701	2	SCREW	-
31	F003590	4	LOCK NUT	-
32	F001490	3	NUT	-
33	F003562	4	NUT	-
34	F003338	1	WASHER	-
35	F008445	2	SCREW	-
36	F053598	1	HOLDER	-
37	F046162	2	ANGLE	-
38	F003572	2	NUT	-
38	F055951	2	NUT	-
39	F015272	4	SCREW	-
40	F010721	4	WASHER	-
41	F003585	4	LOCK NUT	-
42	F604502	1	HATCH	-
42	F604503	1	HATCH	-
43	F604504	1	HATCH	-
43	F604505	1	HATCH	-
44	-------	1	O-RING	-

FRAME, PROTECTION PLATES FRONT FRAME AND SHIELD PLATES F054236 51 4 902952 [902952]
