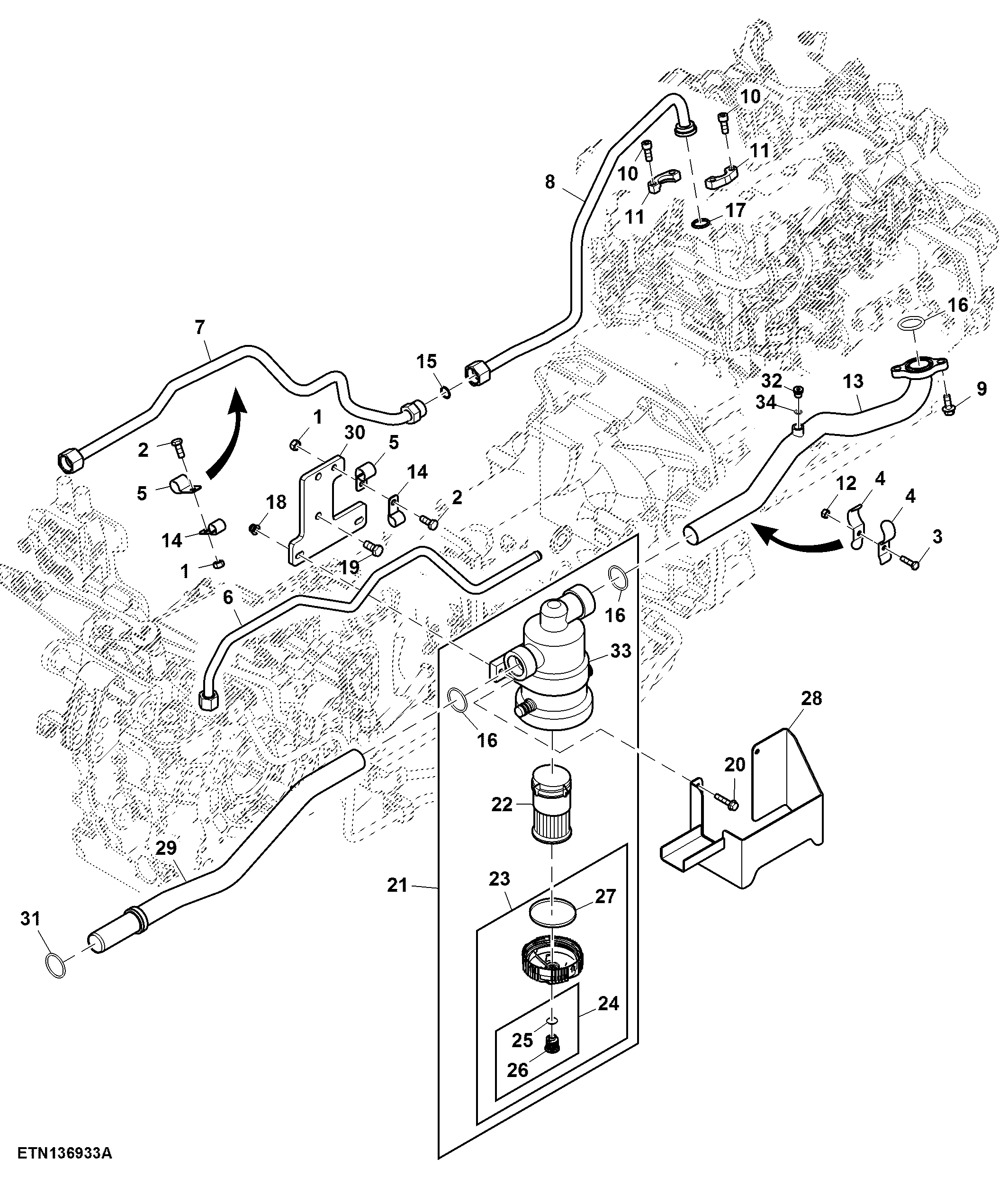

Chassis Hydraulic Lines, Optional

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	2	Nut	M10
2	19M7402	2	Cap Screw	M10 X 25
3	19M7513	1	Cap Screw	M8 X 30
4	NF101411	2	Half Clamp	-
5	SU21058	2	Clamp	-
6	SJ13567	1	Oil Line	(Oil Cooler to DT Case)
7	SJ13566	1	Oil Line	(RCV Line, Rear)
8	SJ24529	1	Oil Line	(Implement Pump Outlet)
9	19M8914	2	Screw	M10 X 25
10	19M8533	4	Screw	M10 X 25
11	R29424	2	Flange Fitting	-
12	14M7273	1	Nut	M8
13	SJ24528	1	Oil Tube	(Suction Line, Filter to Pump)
14	SU21136	2	Clamp	-
15	T77858	1	O-Ring	-
16	A4540R	3	O-Ring	-
17	T59014	1	O-Ring	-
18	14M7396	2	Lock Nut	M8
19	19M7872	2	Cap Screw	M12 X 25
20	19M8317	2	Screw	M8 X 40
21	RE171433	1	Filter	-
22	RE172178	1	Hydraulic Filter	(Element)
23	RE214628	1	Cap	-
24	RE217517	1	Plug	-
25	L59902	1	O-Ring	-
26	R172181	1	Hydraulic Filter	-
27	R176818	1	Packing	-
28	RE183261	1	Guard	-
29	SJ19583	1	Oil Tube	(Differential Case to Filter)
30	SU21267	1	Bracket	-
31	T11220	1	O-Ring	-
32	64M1016	1	Drain Plug	-
33	R172179	1	Filter Housing	-
34	51M7040	1	O-Ring	9.300 X 2.200 mm
