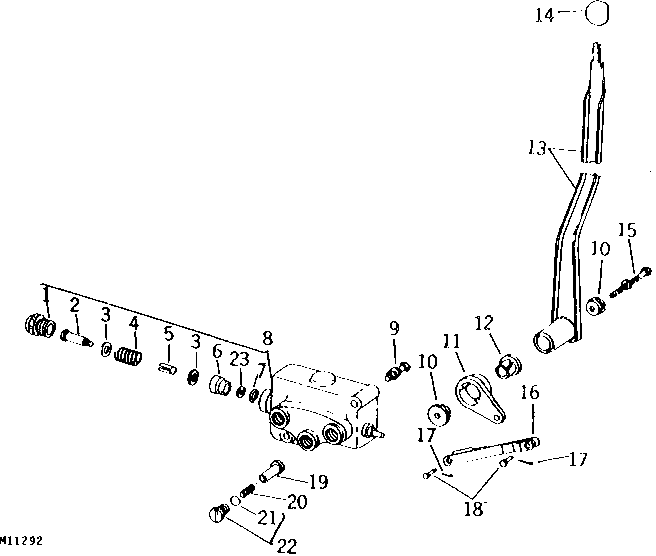

SINGLE-SPOOL CONTROL VALVE AND LEVER [C12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH78780	1	CAP	-
2	N150468	1	SCREW	-
3	E40792	2	Washer	-
4	N150471	1	Spring	-
5	N150469	1	BUSHING	-
6	N150470	1	Bushing	-
7	R394R	1	O-Ring	-
8	AM33149	1	CONTROL VALVE	(WITH SPOOLS AND PLUGS)
9	19H1996	3	Cap Screw	1/4" X 2"
9	12H302	3	Lock Washer	1/4"
9	14H786	3	Nut	1/4"
10	M42641	2	WASHER	-
11	AM32093	1	CRANK	-
12	M42565	1	Bushing	-
13	AM31839	1	LEVER	(NO LONGER AVAILABLE)
14	R28164	1	KNOB	-
15	19H2043	1	Cap Screw	5/16" X 3-1/2"
15	12H303	1	Lock Washer	5/16"
15	14H785	1	Nut	5/16"
16	AM31883	1	LINK	(SUB M43680 AND M43681)
17	11H266	2	Cotter Pin	1/16" X 1/2"
18	M42832	2	Pin Fastener	-
19	N150466	1	Plunger	-
20	N150467	1	Spring	-
21	T42789	1	O-Ring	-
22	AN150266	1	Fitting Plug	-
23	M46767	1	Washer	(0.711 MM) 0.028"
23	M46768	1	WASHER	(1.168 MM) 0.046"

SINGLE-SPOOL CONTROL VALVE AND LEVER [C12]
