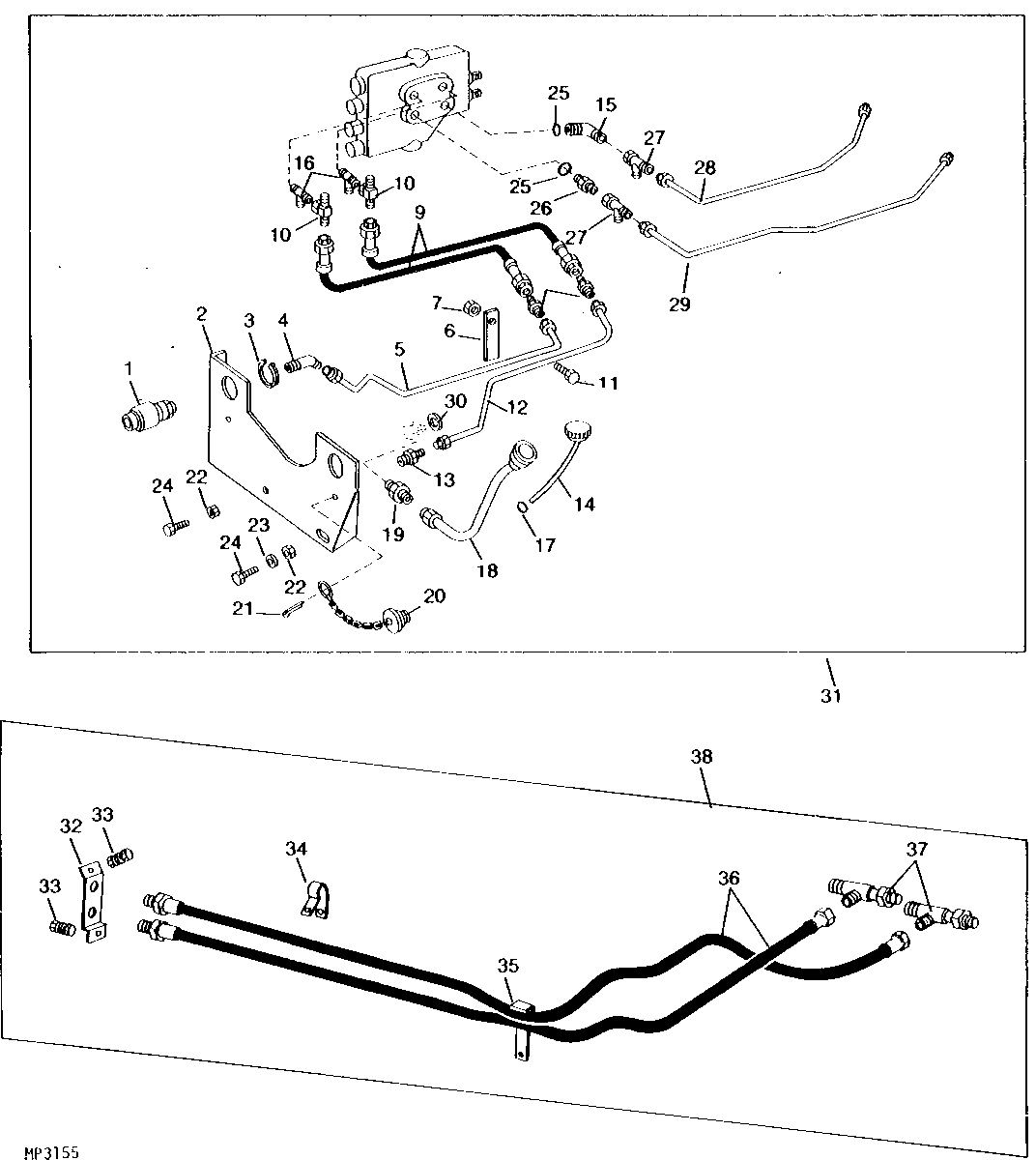

REAR HYDRAULIC KIT (CONTINUED)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM37982	2	Hyd. Quick-Connect Coupler	(K) (SUB FOR AM31273)
2	M81518	1	PLATE	(K), NLA (SUB FOR M49541)
3	R26192	2	Snap Ring	(K)
4	M49487	1	Elbow Fitting	45 DEG., (K)
5	AM35861	1	TUBE	(K), REAR LEFT, NLA
6	M49542	1	STRAP	(K), NLA
7	14H812	1	NUT	3/8", (K)
8	R50201	2	FITTING	(K) (SUB FOR U42417)
9	AR68454	2	HOSE	(K) (SUB FOR AM31391)
10	U45774	2	TEE FITTING	(K)
11	19H1732	1	Cap Screw	3/8" X 1-1/4", (K)
12	AM35860	1	TUBE	(K), REAR RIGHT, NLA
13	R32136	1	FITTING	(SUB FOR M42826)
14	AM35864	1	DIPSTICK	NLA
15	AT58895	1	FITTING	45 DEG., (INCLUDES R26286) (SUB FOR AR46095)
16	AM31410	2	Tee Fitting	-
17	A4730R	1	O-Ring	-
18	AM35923	1	TUBE	NLA
19	X8FTX-S	1	Adapter Fitting	(SUB FOR T41651)
20	M85099	2	Plug	(K) (SUB FOR AM31275)
21	11M7012	2	Cotter Pin	3.200 X 16 mm, (K)
22	14H812	2	NUT	3/8", (K)
23	24M7096	1	Washer	10.500 X 18 X 1.600 mm, (K)
24	19H1731	2	Cap Screw	3/8" X 1", (K)
25	R26286	2	O-Ring	-
26	R27272	1	Fitting	(SUB FOR AM31415)
27	U45760	2	FITTING	(K) (SUB FOR AM31423)
28	AM36465	1	TUBE	(K), NLA (UPPER RIGHT)
29	AM36464	1	TUBE	(K), NLA (LOWER RIGHT) (SUB FOR AM35856 OR AM36319)
30	M49116	1	SHIM	NLA
31	AM37826	1	KIT	(USED WITH BM15158) HYDRAULIC, NLA (INCLUDES PARTS MARKED (K))
32	M42831	1	BRACKET	NLA
33	37H42	2	SCREW	-
34	M45242	1	Clamp	-
35	M42895	1	CLAMP	NLA
36	AM31401	2	HYDRAULIC HOSE	-
37	AM31410	2	Tee Fitting	-
38	AM36001	1	KIT	(USED WITH BM15158) REAR HYDRAULIC, NLA
