Return Lines (Control Valve To Hydraulic Oil Tank)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8107747	1	Pipe	-
1	4266481	1	Flow Control Hyd. Valve	-
2	A811040	1	O-Ring	-
3	19M8338	2	Screw	M10 X 40, SUB FOR J781040
5	4069801	1	Coupling	SUB FOR 4712341 AND 4196259
5	4196259	1	Seal	NLA, ORDER 4069801
10	7052508	1	Pipe	-
11	40M1861	1	Snap Ring	SUB FOR 991718
12	4276584	1	Flow Control Hyd. Valve	-
13	4071213	1	Coupling	SUB FOR FXV00000005
13	-	2	Part 11	4196258 NLA
14	4067834	1	Coupling	-
14	4196260	2	Seal	NLA, ORDER 4067834
17	9767201	1	Bracket	-
18	4189860	2	Clamp	-
19	4190127	1	Clamp	-
24	A885003	2	Pipe Plug	-
24	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
25	A885006	1	Plug	-
25	AT318035	1	O-Ring	SUB FOR 4506424
28	-	2	Part 21	J271235 NLA
28	19M7403	2	Cap Screw	M12 X 35, SUB FOR J901235
28	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
29	-	3	Part 24	J271275 NLA
29	19M8088	3	Cap Screw	M12 X 75, SUB FOR J901275
29	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
30	9766211	1	Weld Nut	-

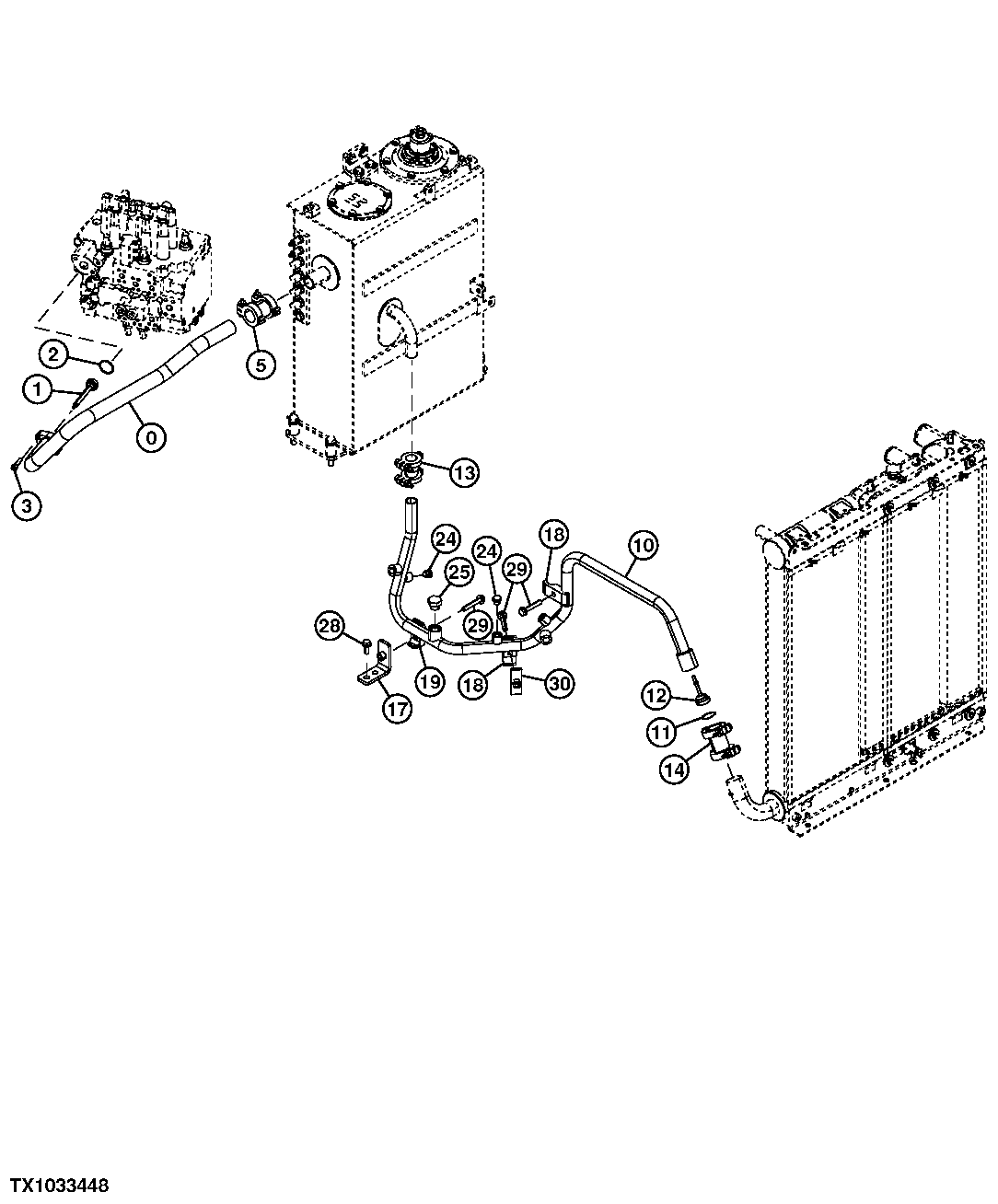

Return Lines (Control Valve To Hydraulic Oil Tank)

Нет текстового описания
