Открытый узел

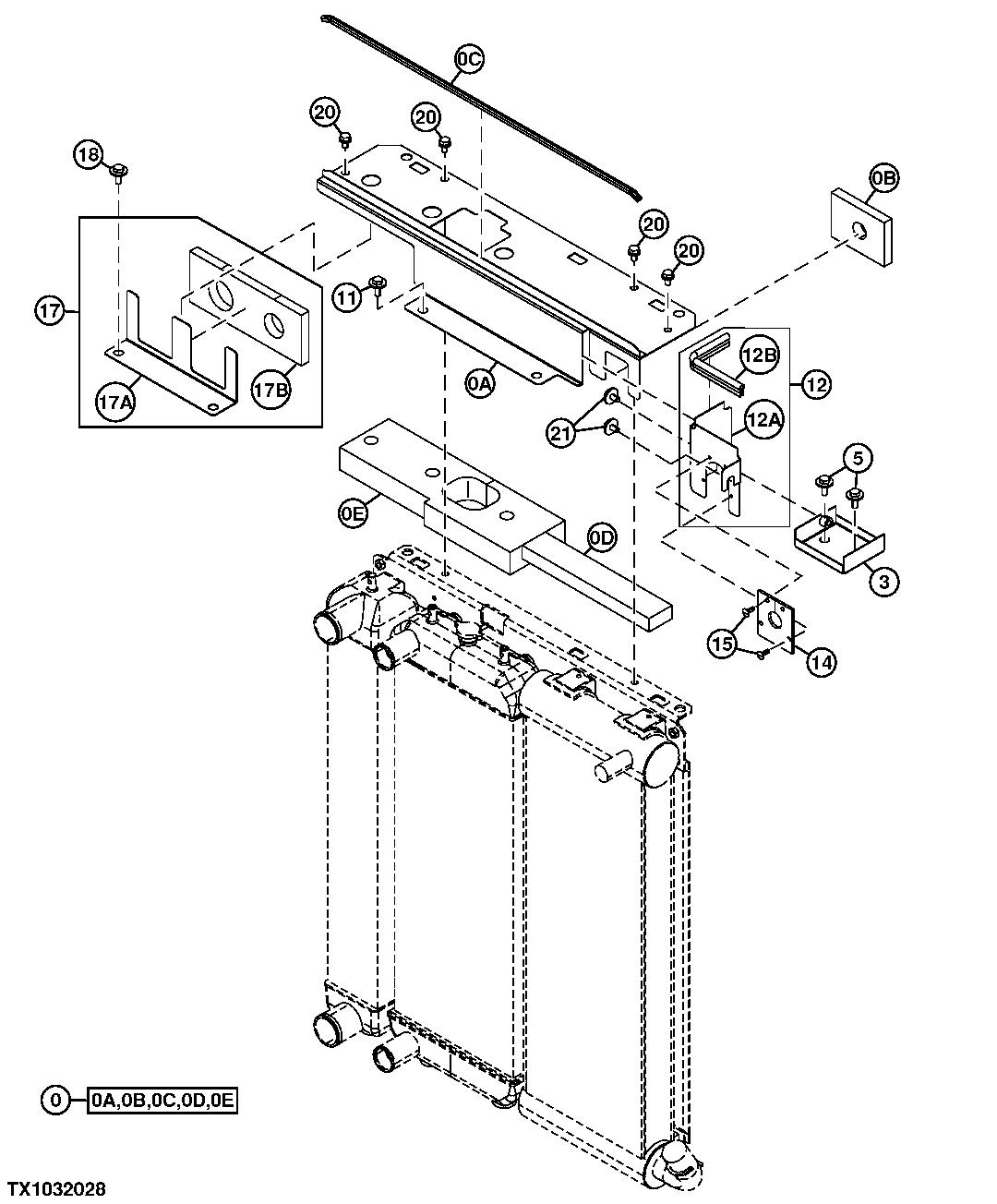

Radiator Top Cover

Radiator Top Cover

Radiator Top Cover

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Radiator Top Cover

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8108752	1	Cover	-
3	8106480	1	Cover	-
5	4486055	2	Washer	-
5	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J901030)
5	-	2	Part 8	(J281030 NLA)
11	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J901030)
11	4486055	2	Washer	-
11	-	2	Part 11	(J281030 NLA)
12	8108124	1	Cover	-
14	4665408	1	Isolator	-
15	4443487	4	Clip	-
17	9769373	1	Cover	-
18	4486055	2	Washer	-
18	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J901030)
18	-	2	Part 22	(J281030 NLA)
20	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
20	19M7938	4	Cap Screw	M10 X 20, (SUB FOR J901020)
20	-	4	Part 25	(J271020 NLA)
21	-	2	Part 28	(J281025 NLA)
21	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J901025)
21	4486055	2	Washer	-
0A	-	1	Part 2	(7052158 NSEP)
0B	4682863	1	Isolator	-
0C	4682865	1	Sealing Trim	-
0D	4693880	1	Isolator	-
0E	4693883	1	Isolator	-
12A	-	1	Part 15	(3108879 NSEP)
12B	4667251	1	Sealing Trim	-
17A	-	1	Part 20	(4682007 NSEP)
17B	4682832	1	Isolator	-
