Открытый узел

Pilot Lines (Blade)

Pilot Lines (Blade)

Pilot Lines (Blade)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

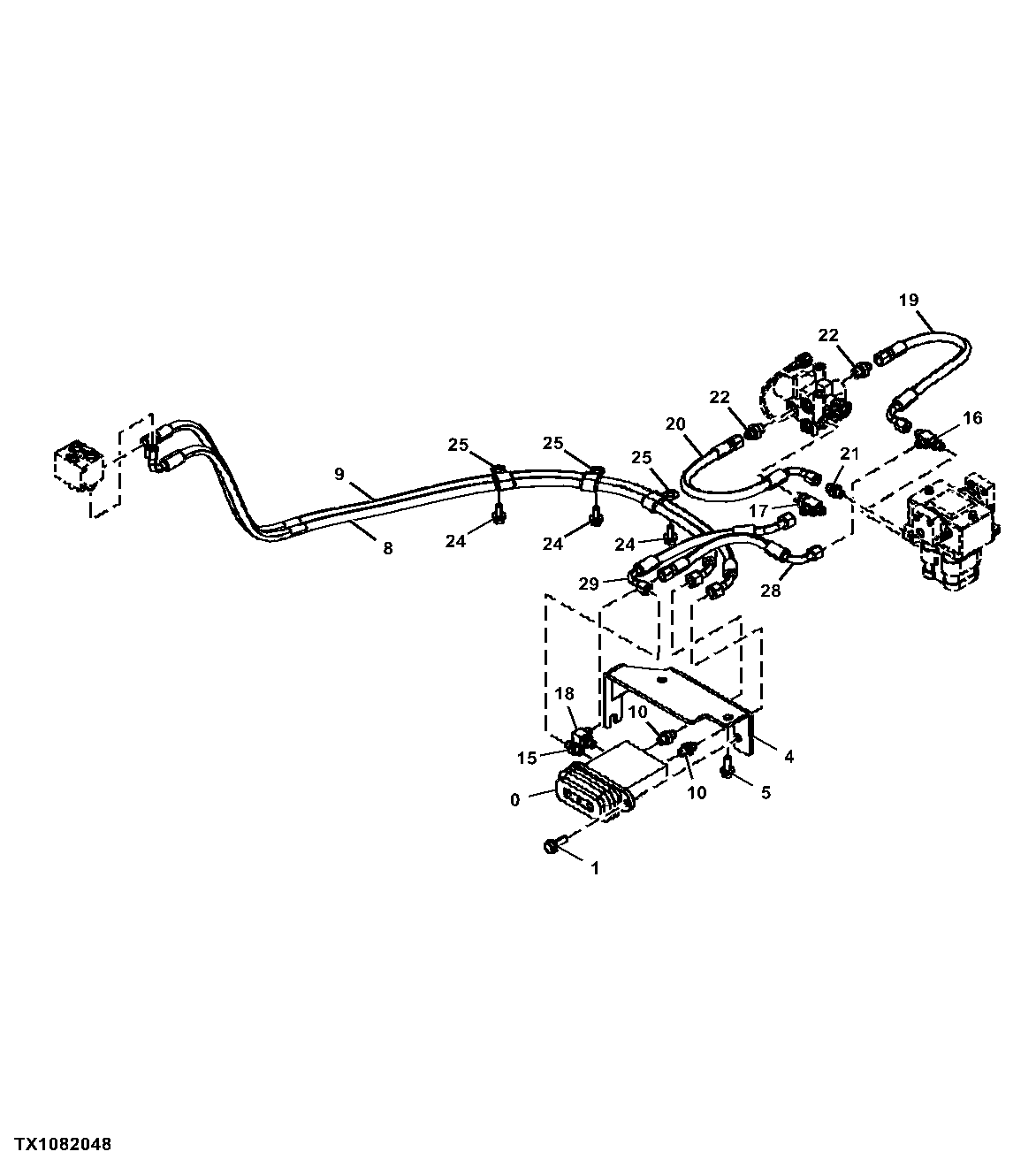

Pilot Lines (Blade)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4357586	1	Hydr./Pilot Control Valve	-
1	-	2	Part 2	J271035 NLA
1	19M7550	2	Cap Screw	M10 X 35, SUB FOR J901035
1	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
4	8109044	1	Bracket	-
5	-	2	Part 6	J271030 NLA
5	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
5	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
8	4669358	1	Hydraulic Hose	-
9	4669353	1	Hydraulic Hose	-
10	A852123	2	Adapter Fitting	-
10	M800650	1	Packing	SUB FOR 957366
15	A852123	1	Adapter Fitting	-
15	M800650	1	Packing	SUB FOR 957366
16	M800650	1	Packing	SUB FOR 957366
16	A852423	1	Tee Fitting	-
17	A852433	1	Tee Fitting	-
17	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
18	A852323	1	Elbow Fitting	-
18	M800650	1	Packing	SUB FOR 957366
19	4470089	1	Hose	-
20	4624567	1	Hydraulic Hose	-
21	A852123	1	Adapter Fitting	-
21	M800650	1	Packing	SUB FOR 957366
22	A852133	1	Adapter Fitting	-
24	-	2	Part 26	J271025 NLA
24	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
24	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
25	T32854	3	Clamp	SUB FOR 4190282
28	4450215	1	Hose	-
29	4682259	1	Hydraulic Hose - Fabricate	-
