Main Hydraulic Lines (Control Valve To Boom Cylinder)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8107453	1	Pipe	-
1	8107454	1	Pipe	-
3	8116306	1	Support	-
4	4189858	2	Clamp	-
5	-	2	Part 5	(J271225 NLA)
5	19M7872	2	Cap Screw	M12 X 25, (SUB FOR J901225)
5	24M7345	2	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
6	19M7363	2	Cap Screw	M12 X 60, (SUB FOR J901260)
6	24M7345	2	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
6	-	2	Part 8	(J271260 NLA)
8	4680638	1	Hydraulic Hose	-
9	4661408	1	Hydraulic Hose	-
10	R69667	2	O-Ring	(SUB FOR 4510167)
11	4510173	4	Fitting	-
12	19M7657	8	Screw	M8 X 25, (SUB FOR J780825)
14	T77857	10	O-Ring	(SUB FOR 4138938)
16	4285798	4	Hydraulic Hose	-

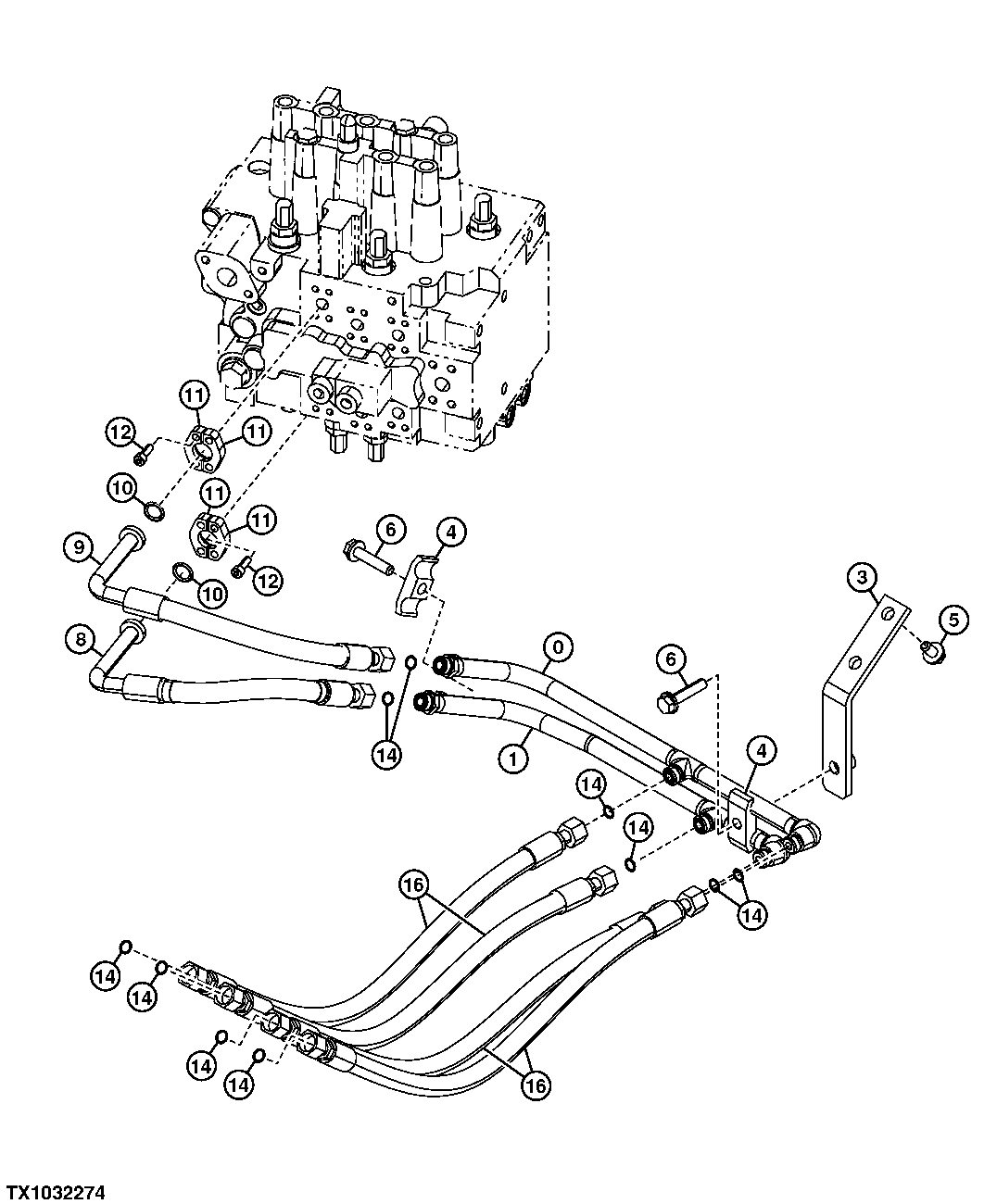

Main Hydraulic Lines (Control Valve To Boom Cylinder)
