Main High Flow Auxiliary Lines (Control Valve To Solenoid)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
7	4669152	1	Hydraulic Hose	-
7	-	1	Part 3	(MF XHG-075) (CTL) (4327294 NLA)
7	-	1	Part 1	(9276390 NLA)
8	4639650	1	Hose	-
11	A853186	2	Adapter Fitting	-
11	TH101926	1	O-Ring	(SUB FOR 4506429)
14	A853386	1	Elbow Fitting	-
14	TH101926	1	O-Ring	(SUB FOR 4506429)
15	T77858	5	O-Ring	(SUB FOR 4187308)
16	A853166	1	Adapter Fitting	-
16	AT318035	1	O-Ring	(SUB FOR 4506424)
18	8108964	1	Pipe	-
19	T59014	2	O-Ring	(SUB FOR 971489)
20	R29424	4	Flange Fitting	(SUB FOR 986910)
21	19M7576	8	Screw	M10 X 30, (SUB FOR J781030)
24	9767792	1	Bracket	-
25	4190126	1	Clamp	-
27	J901425	1	Cap Screw	(SUB FOR J921425)
28	24M7085	1	Washer	15 X 28 X 2.500 mm, (SUB FOR A590114)
29	-	1	Part 20	(J271265 NLA)
29	19M8348	1	Cap Screw	M12 X 65, (SUB FOR J901265)
29	24M7345	1	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
69	-	1	Part 23	(9298760 AND FYA60035045 NLA)
69	FXV00002044	1	Hose	SUB FOR 4694822
69	-	1	Part 25	(MF XHG-075) (CTL) (4327294 NLA)
70	-	1	Part 26	(9298761 NLA)
70	4694823	1	Hydraulic Hose	-
70	-	1	Part 28	(MF XHG-075) (CTL) (4327294 NLA)
75	H77698	3	Tie Band	(SUB FOR 4323613)
80	AT350399	1	Field Installation Kit	Additional Components On Separate Pages, (WHOLE GOODS)

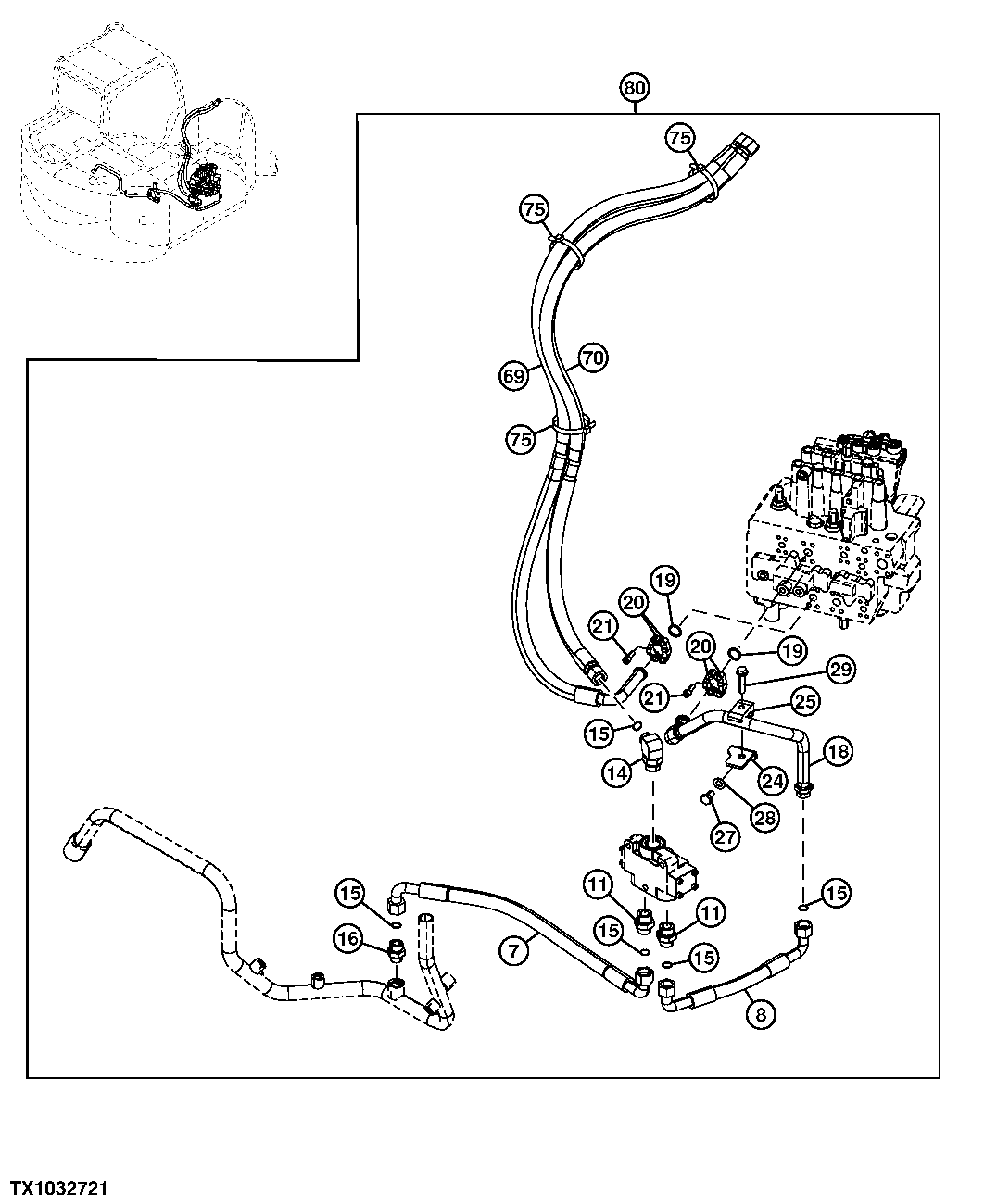

Main High Flow Auxiliary Lines (Control Valve To Solenoid)

Нет текстового описания
