Открытый узел

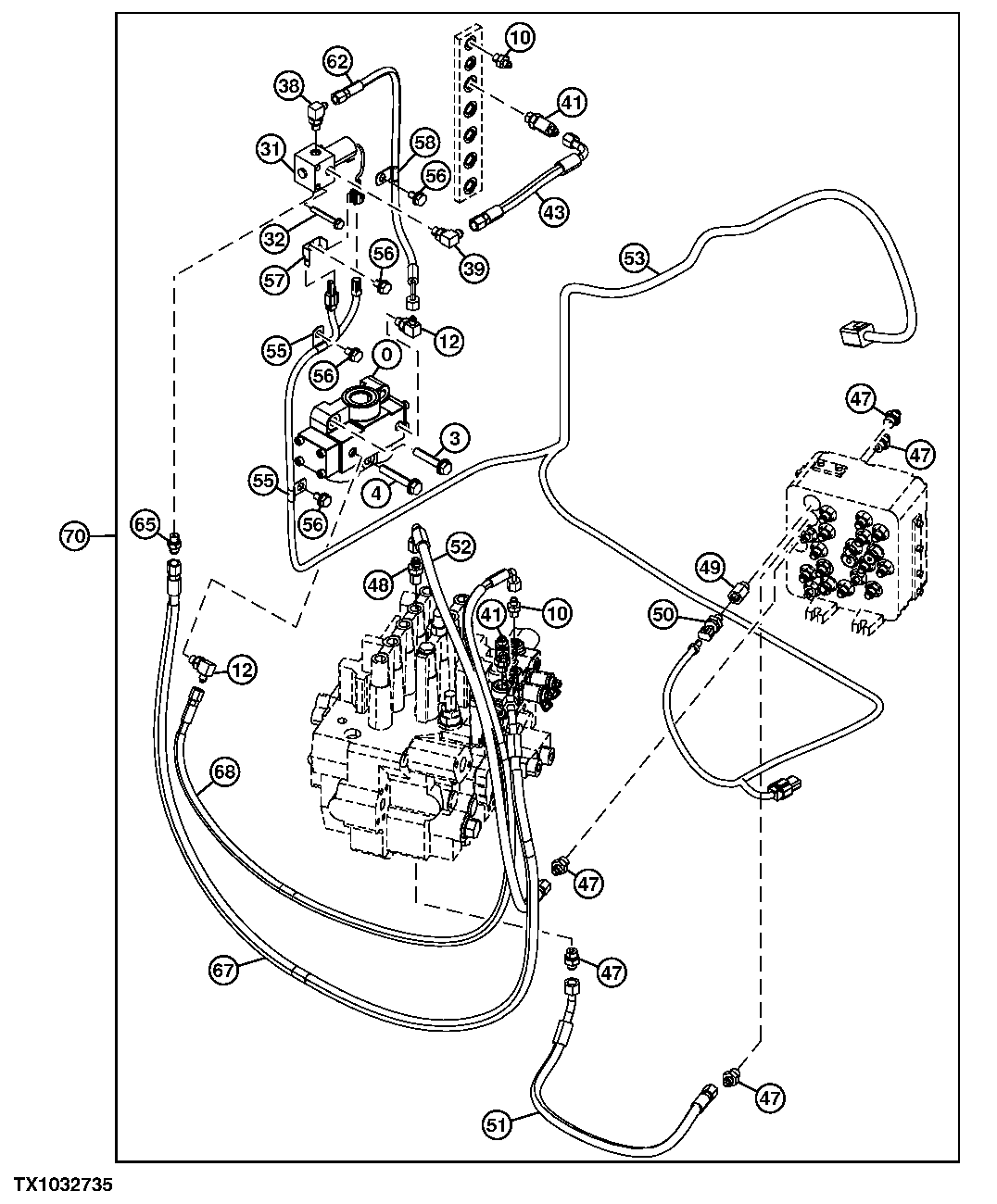

Main High Flow Auxiliary Lines (Control Valve To Selector Valve)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4626057	1	Valve	-
3	-	2	Part 2	J271260 NLA
3	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
3	19M7363	2	Cap Screw	M12 X 60, SUB FOR J901260
4	-	1	Part 5	J271290 NLA
4	19M7943	1	Cap Screw	M12 X 90, SUB FOR J901290
4	24M7345	1	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
10	A852122	2	Adapter Fitting	-
10	M800650	1	Packing	SUB FOR 957366
12	4154670	2	Elbow Fitting	SUB FOR A852322
12	M800650	1	Packing	SUB FOR 957366
31	4729022	1	Solenoid Valve	SUB FOR 4261289
32	-	2	Part 13	J260860 NLA
32	19M6451	2	Cap Screw	M8 X 60, SUB FOR J900860
32	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
38	4154670	1	Elbow Fitting	SUB FOR A852322
38	M800650	1	Packing	SUB FOR 957366
39	A852323	1	Elbow Fitting	-
39	M800650	1	Packing	SUB FOR 957366
41	A852433	2	Tee Fitting	-
41	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
43	4657511	1	Hydraulic Hose	-
47	A852133	5	Adapter Fitting	-
47	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
48	4202422	1	Adapter Fitting	-
48	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
49	4263446	1	Reducer	-
49	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
50	4436535	1	Sensor	-
50	M800650	1	Packing	SUB FOR 957366
51	-	1	Part 31	9296487 NLA
51	4685851	1	Hydraulic Hose	-
51	4327315	1	Hose Guard	4327293 NLA
52	-	1	Part 34	9296488 NLA
52	4669155	1	Hydraulic Hose	-
52	4327315	1	Hose Guard	4327293 NLA
53	3110064	1	Wiring Harness	-
55	4190261	2	Clip	-
56	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
56	19M7938	4	Cap Screw	M10 X 20, SUB FOR J901020
56	-	4	Part 39	J271020 NLA
57	4602634	1	Bracket	-
58	AH79175	1	Clip	SUB FOR 4190272
62	4672961	1	Hydraulic Hose	-
65	A852123	1	Adapter Fitting	-
65	M800650	1	Packing	SUB FOR 957366
67	-	1	Part 47	9296840 NLA
67	4692701	1	Hydraulic Hose	-
67	4327315	1	Hose Guard	4327293 NLA
68	-	1	Part 50	9289885 NLA
68	4669153	1	Hydraulic Hose	-
68	4327315	1	Hose Guard	4327293 NLA
70	AT350399	1	Field Installation Kit	Additional Components On Separate Pages, WHOLE GOODS

Main High Flow Auxiliary Lines (Control Valve To Selector Valve)
