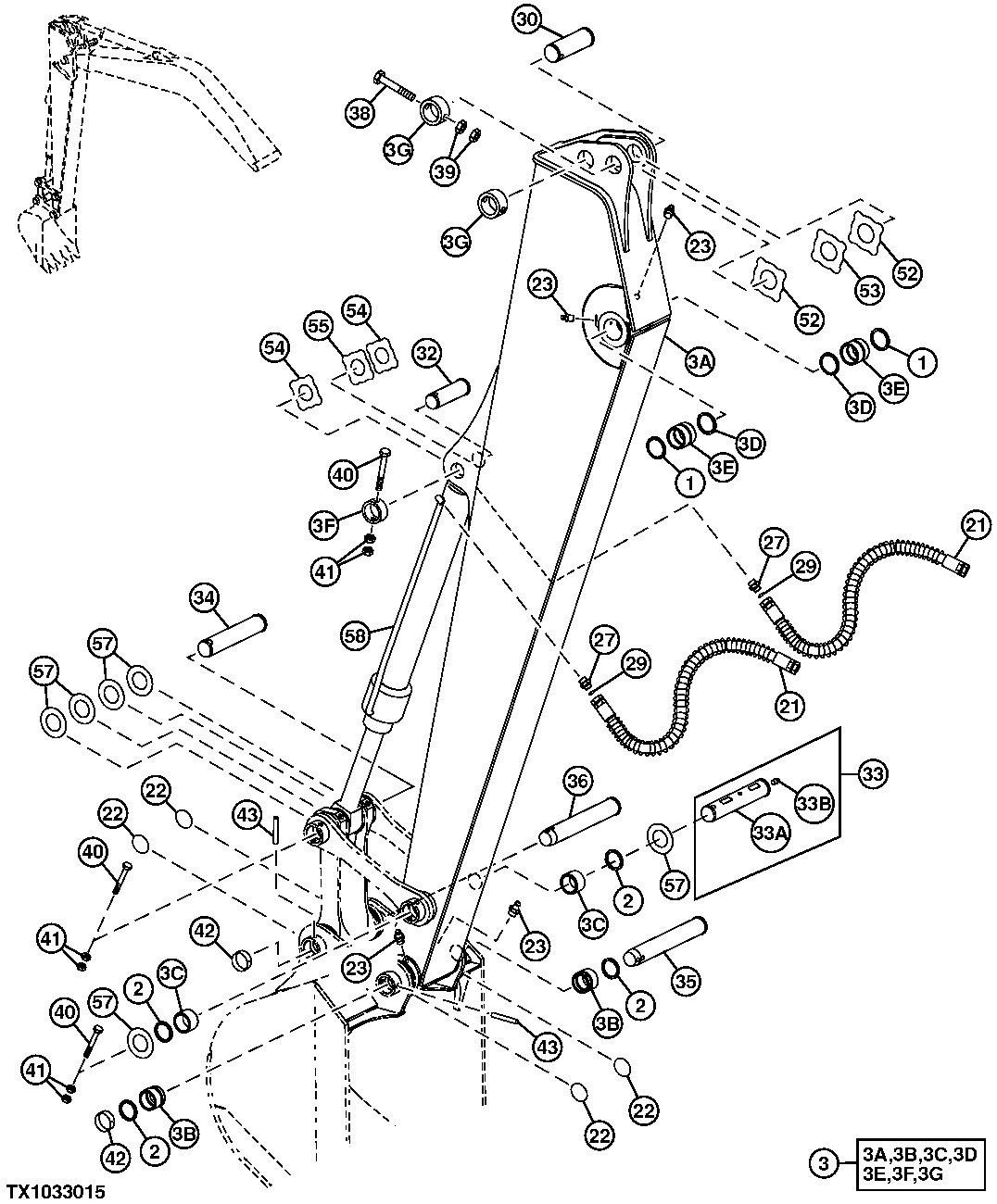

Long Arm (3.01m)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH104472	2	Seal	SUB FOR 4084578
2	TH100374	4	Seal	SUB FOR 4065687
3	-	1	Part 3	AP37224 NLA; SUB 7037678; ALSO ORDER 3089156, 3089107
3	7037678	1	Arm	-
21	4359576	2	Hydraulic Hose	-
22	AT349465	4	Seal	Split O-Ring
22	4276696	4	O-Ring	Standard O-Ring
23	TH100074	4	Lubrication Fitting	SUB FOR J75481
27	4506418	1	O-Ring	-
27	A853144	2	Adapter Fitting	-
29	T77857	2	O-Ring	SUB FOR 4138938
30	3091546	1	Pin Fastener	-
32	3089107	1	Pin Fastener	-
33	9193963	1	Pin Fastener	-
34	3089103	1	Pin Fastener	-
35	3089243	1	Pin Fastener	-
36	3089242	1	Pin Fastener	Connects Bucket to Bucket Drive Links
38	4435125	1	Pin Fastener	-
39	14M7277	2	Nut	M20, SUB FOR J950020; SUB FOR 3063826
40	4435123	3	Pin Fastener	-
41	14M7276	6	Nut	M16, SUB FOR J950016
42	4098716	2	Ring	-
43	4098717	2	Pin	-
52	4361293	2	Plate	1.0 mm, SUB FOR 4444288
53	4361294	1	Plate	2.0 mm, SUB FOR 4444289
54	4444839	2	Plate	1.0 mm
55	4444840	1	Plate	2.0 mm
57	4450010	6	Plate	1.0 mm
58	9257711G	1	Hydraulic Cylinder	-
3A	-	1	Part 4	6018888 NSEP
3B	4424953	2	Bushing	-
3C	4344898	2	Bushing	-
3D	TH104472	2	Seal	SUB FOR 4084578
3E	4443878	2	Bushing	-
3F	4434951	1	Stop	-
3G	4434952	2	Stop	-
33A	-	1	Part 22	3089106 NSEP
33B	TH100074	1	Lubrication Fitting	SUB FOR J75481
