Открытый узел

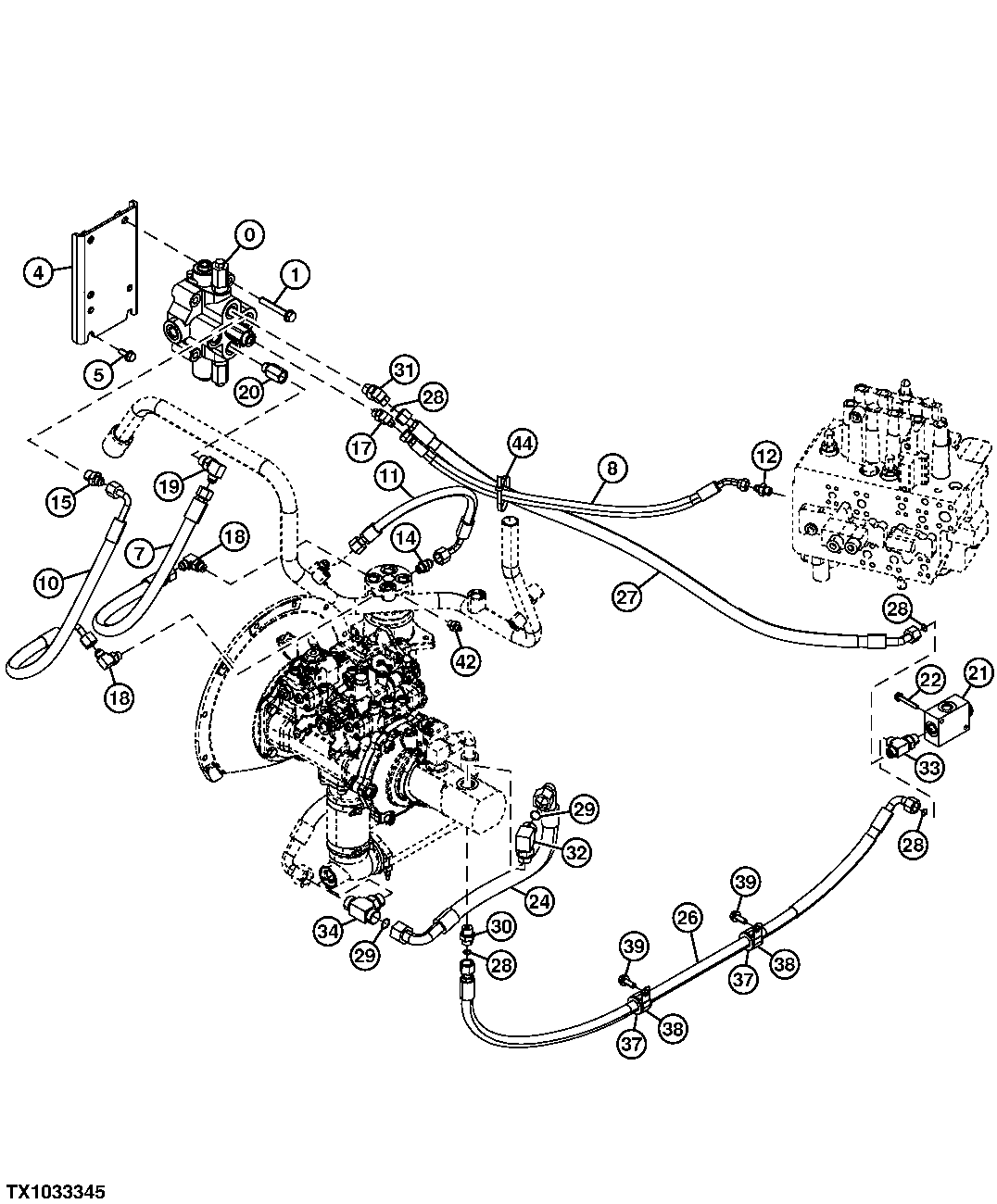

Hydraulic Supply Lines (Blade Option)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4401481	1	Hyd Actuated Control Valve	-
1	-	3	Part 2	J271285 NLA
1	24M7345	3	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
1	19M8122	3	Cap Screw	M12 X 85, SUB FOR J901285
4	8109056	1	Bracket	-
5	-	4	Part 6	J271030 NLA
5	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
5	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
7	4692121	1	Hydraulic Hose	-
8	-	1	Part 10	9276710 NLA
8	4669417	1	Hydraulic Hose	-
8	4327315	1	Hose Guard	4327293 NLA
10	4669419	1	Hydraulic Hose	-
11	4669420	1	Hydraulic Hose	-
12	4376657	1	Adapter Fitting	-
12	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
14	A852134	1	Adapter Fitting	-
14	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
15	A852144	1	Adapter Fitting	-
15	4506418	1	O-Ring	-
17	4190244	1	Elbow Fitting	SUB FOR A852233
17	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
18	A852334	2	Elbow Fitting	-
18	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
19	A852344	1	Elbow Fitting	-
19	4506418	1	O-Ring	-
20	4406267	1	Reducer	-
20	4506418	1	O-Ring	-
21	4411019	1	Pressure Relief Valve	-
22	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
22	-	2	Part 30	J260855 NLA
22	19M7184	2	Cap Screw	M8 X 55, SUB FOR J900855
24	4692129	1	Hydraulic Hose	-
26	9276711	1	Hydraulic Hose	-
26	-	1	Part 35	4669431 NLA
26	4327315	1	Hose Guard	4327293 NLA
26	4695666	1	Hose	9299259 NLA, ALSO ORDER 4327315
26	4327315	1	Hose Guard	-
27	-	1	Part 39	9276712 NLA
27	4669432	1	Hydraulic Hose	-
27	4327315	1	Hose Guard	4327293 NLA
28	T77857	4	O-Ring	SUB FOR 4138938
29	T77858	2	O-Ring	SUB FOR 4187308
30	A853144	1	Adapter Fitting	-
30	4506418	1	O-Ring	-
31	4506418	1	O-Ring	-
31	A853244	1	Elbow Fitting	-
32	A853366	1	Elbow Fitting	-
32	AT318035	1	O-Ring	SUB FOR 4506424
33	A853444	1	Tee Fitting	-
33	4506418	1	O-Ring	-
34	A853566	1	Tee Fitting	-
34	AT318035	1	O-Ring	SUB FOR 4506424
37	4623857	2	Isolator	-
37	4457233	2	Bushing	-
38	XCL-29	2	Hose Clamp	SUB FOR 4190264
38	XCL-19	2	Hose Clamp	SUB FOR 4192035
39	-	2	Part 58	J271030 NLA
39	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
39	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
42	A852122	1	Adapter Fitting	-
42	M800650	1	Packing	SUB FOR 957366
44	H77698	1	Tie Band	SUB FOR 4323613

Hydraulic Supply Lines (Blade Option)

Нет текстового описания
