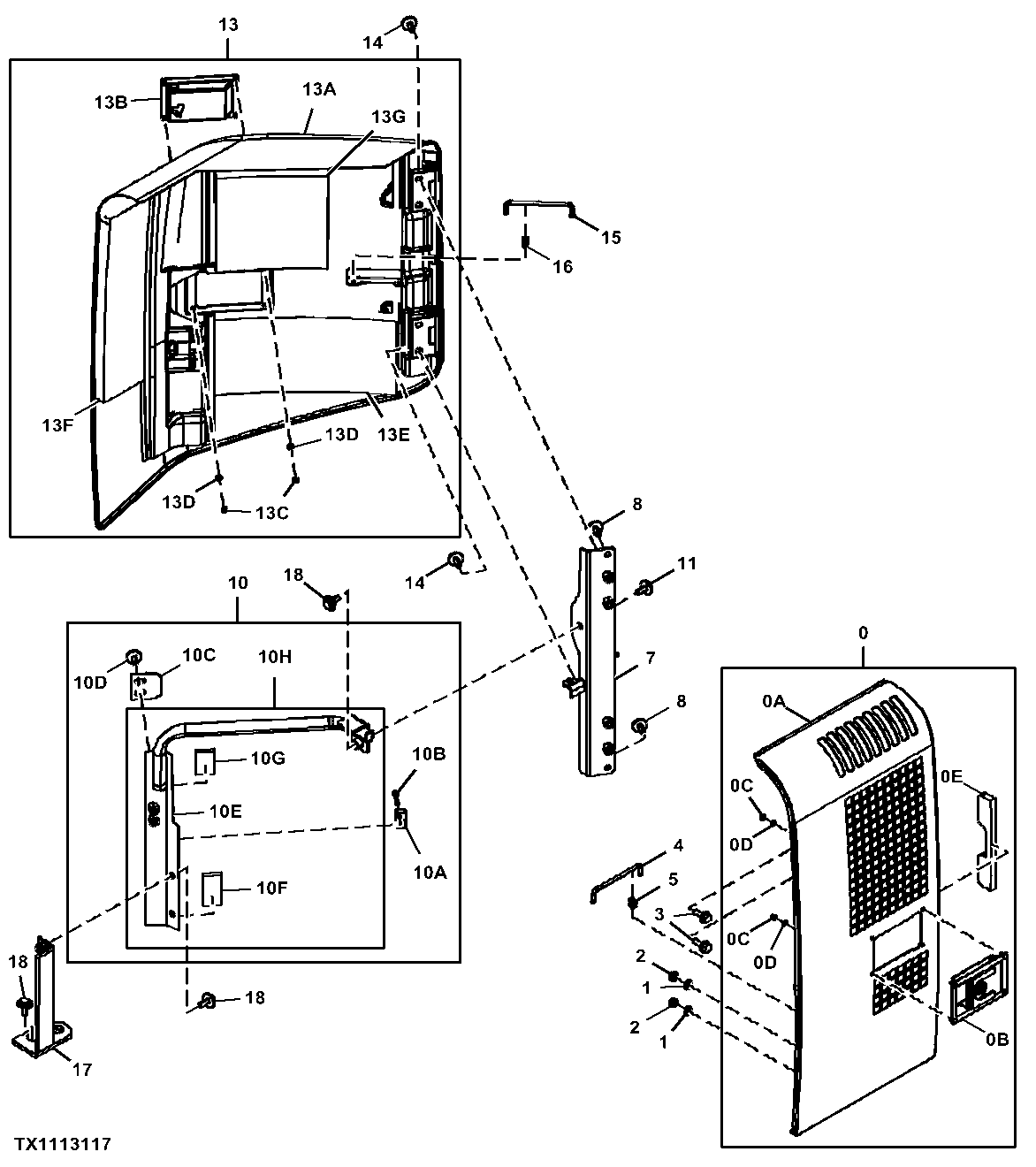

Cooling Package and Hydraulic Pump Compartment Doors (June 2008 and After)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	7055474 NLA
1	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
2	14M7274	2	Nut	M10, SUB FOR J950010
3	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
3	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
3	-	2	Part 9	J271030 NLA
4	4639112	1	Latch	-
5	4647195	1	Clamp	-
7	7056846	1	Bracket	-
8	-	2	Part 15	J281030 NLA
8	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
8	4486055	2	Washer	-
10	-	1	Part 18	9275149 NLA
11	-	3	Part 31	J281030 NLA
11	19M7662	3	Cap Screw	M10 X 30, SUB FOR J901030
11	4486055	3	Washer	-
13	7055476J	1	Cover	SUB FOR 7055476
14	-	4	Part 42	J281030 NLA
14	4486055	4	Washer	-
14	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
15	4639112	1	Latch	-
16	4647195	1	Clamp	-
17	8118158	1	Bracket	-
18	4486055	4	Washer	-
18	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
18	-	4	Part 48	J281030 NLA
0A	7052495	1	Door	-
0B	4674554	1	Lock	-
0C	14M7272	4	Nut	M6, SUB FOR M500605
0D	24M7054	4	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
0E	4681563	1	Isolator	-
10A	4652573	1	Stop	-
10B	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
10B	19M7177	2	Cap Screw	M6 X 35, SUB FOR J900635
10B	-	2	Part 20	J260635 NLA
10C	4638905	2	Stop	-
10D	4486055	2	Washer	-
10D	-	2	Part 22	J281030 NLA
10D	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
10E	8117649	1	Bracket	-
10F	4412576	1	Isolator	-
10G	4689192	1	Isolator	-
10H	7056800	1	Bracket	-
13A	-	1	Part 35	7052747 NLA
13B	4674554	1	Lock	-
13C	14M7272	4	Nut	M6, SUB FOR M500605
13D	24M7054	4	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
13E	4682526	1	Isolator	-
13F	FXV00001068	1	Isolator	SUB FOR 4652169
13G	4626151	1	Isolator	-

Cooling Package and Hydraulic Pump Compartment Doors (June 2008 and After)
