Auxiliary Hydraulic Lines On Boom Cylinders

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
4	8082278G	1	Oil Line	SUB FOR 8082278
5	8082279G	1	Oil Line	SUB FOR 8082279
7	T77858	6	O-Ring	SUB FOR 4187308
9	4174542	2	Drain Plug	-
9	AT318035	1	O-Ring	SUB FOR 4506424
11	4190126	3	Clamp	-
12	4463553	2	Hose Clamp	Rubber, SUB FOR 4285723
12	4189859	2	Clamp	Steel
13	4141806	6	Clamp	-
15	19M8348	1	Cap Screw	M12 X 65, SUB FOR J901265
16	14M7275	1	Nut	M12, SUB FOR J950012
17	12H301	1	Lock Washer	1/2", SUB FOR A590912
22	4649408	1	Hydraulic Hose	-
23	AT154876	1	Hydraulic Hose	SUB FOR 4662647 OR 4250889
25	-	9	Part 15	J271265 NLA
25	19M8348	9	Cap Screw	M12 X 65, SUB FOR J901265
25	24M7345	9	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
27	8115507	1	Pipe	-
28	8115508	1	Pipe	-
31	9766764	1	Weld Nut	-
32	9771315	2	Screw	SUB FOR 9765301
33	9756457	1	Weld Nut	-
80	AT350399	1	Field Installation Kit	Whole Goods Additional Components On Separate Pages

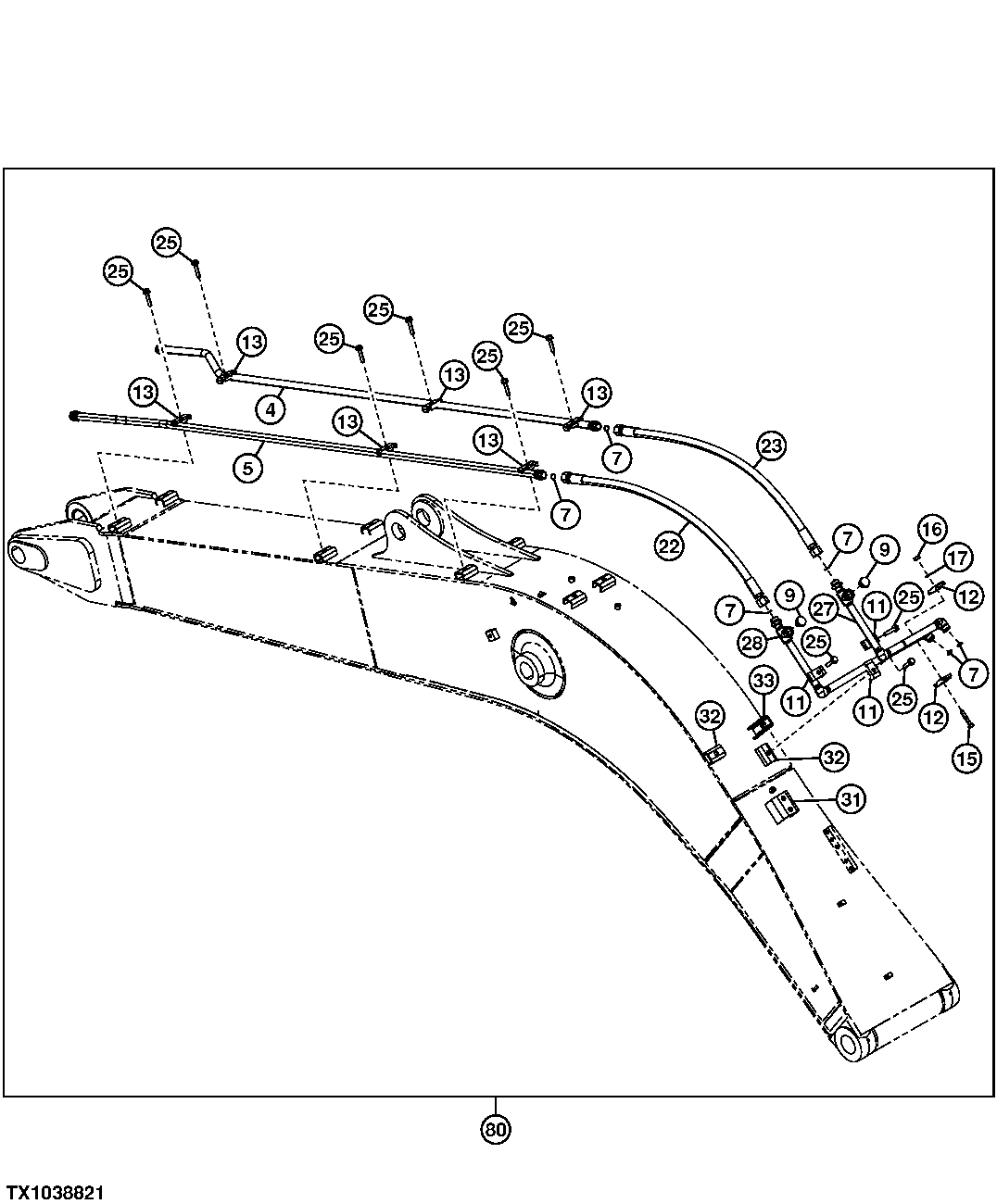

Auxiliary Hydraulic Lines On Boom Cylinders
