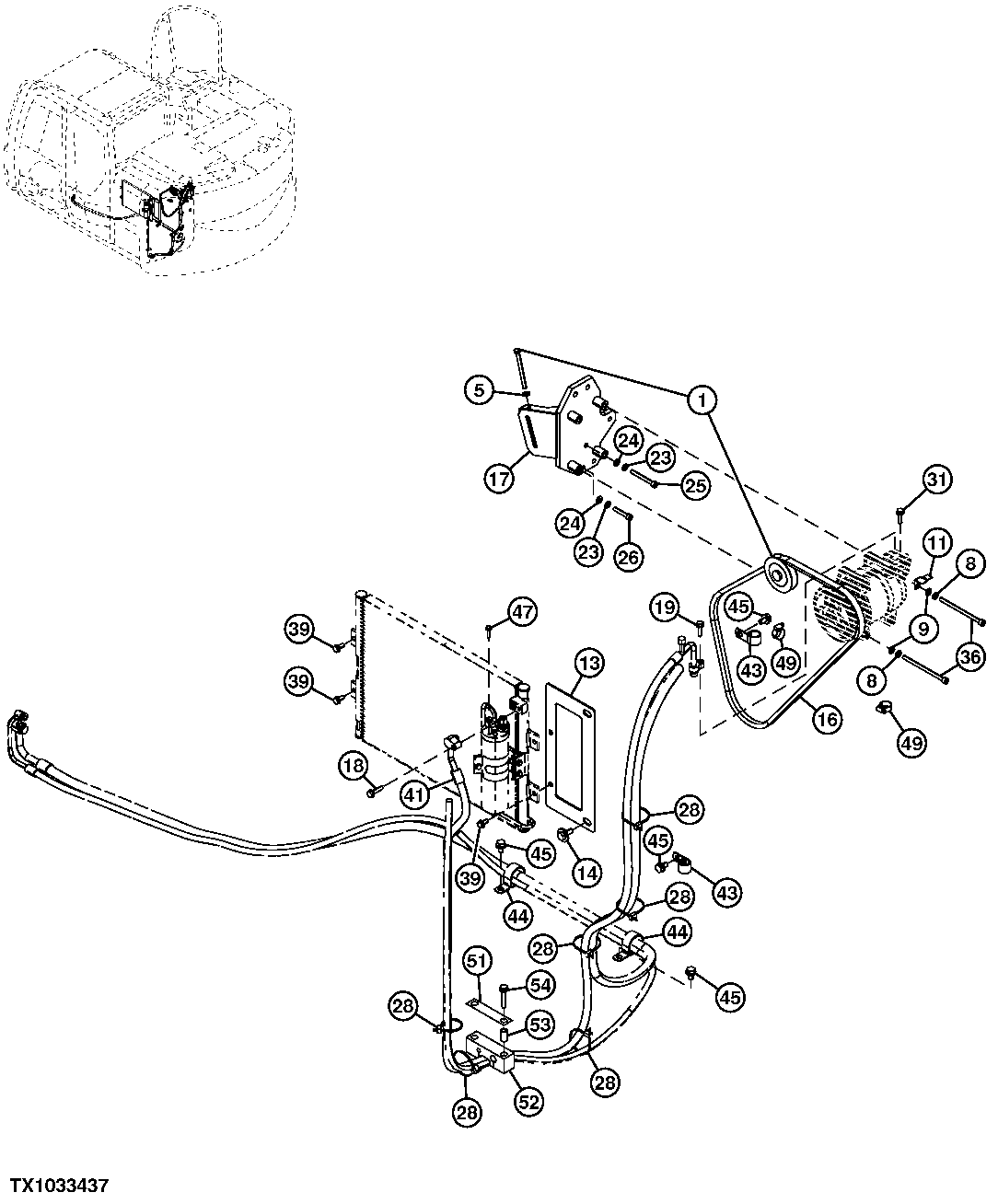

Air Conditioner Refrigerant Hoses and Compressor Belt

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4346770	1	Pulley	-
5	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
8	-	4	Part 3	12M7065 NLA
9	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
11	4355515	1	Bracket	-
13	9767035	1	Bracket	-
14	-	2	Part 7	J281030 NLA
14	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
14	4486055	2	Washer	-
16	4686087	1	V-Belt	-
17	7054087	1	Bracket	SUB FOR 7051802
18	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
18	19M7298	1	Cap Screw	M8 X 35, SUB FOR J900835
18	-	1	Part 12	J260835 NLA
19	-	1	Part 15	J260830 NLA
19	19M7288	1	Cap Screw	M8 X 30, SUB FOR J900830
19	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
23	A590908	4	Washer	-
24	A590108	4	Washer	-
25	4671067	2	Bolt	-
26	4671066	2	Bolt	-
28	H77698	6	Tie Band	SUB FOR 4055312
31	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
31	19M7288	1	Cap Screw	M8 X 30, SUB FOR J900830
31	-	1	Part 23	J260830 NLA
36	4671068	4	Bolt	-
39	-	4	Part 27	J260820 NLA
39	19M7881	4	Screw	M8 X 20, SUB FOR J900820
39	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
41	4679995	1	Refrigerant Hose	-
43	4190277	2	Clamp	-
44	XCL-29	2	Hose Clamp	SUB FOR 4190291
45	-	4	Part 33	J271020 NLA
45	19M7938	4	Cap Screw	M10 X 20, SUB FOR J901020
45	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
47	-	1	Part 36	J260625 NLA
47	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
47	19M7286	1	Cap Screw	M6 X 25, SUB FOR J900625
49	FF500010	2	Hose Clamp	SUB FOR 4514699
51	4692068	1	Plate	-
52	4692069	1	Isolator	-
53	4462542	2	Spacer	-
54	-	2	Part 43	J271065 NLA
54	19M7742	2	Cap Screw	M10 X 65, SUB FOR J901065
54	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
55	4667336	1	Refrigerant Hose	Extension Hose Not Illustrated, M16X1.5, 3400 mm
55	4666744	1	Refrigerant Hose	Extension Hose Not Illustrated, M24X1.5, 3400 mm
