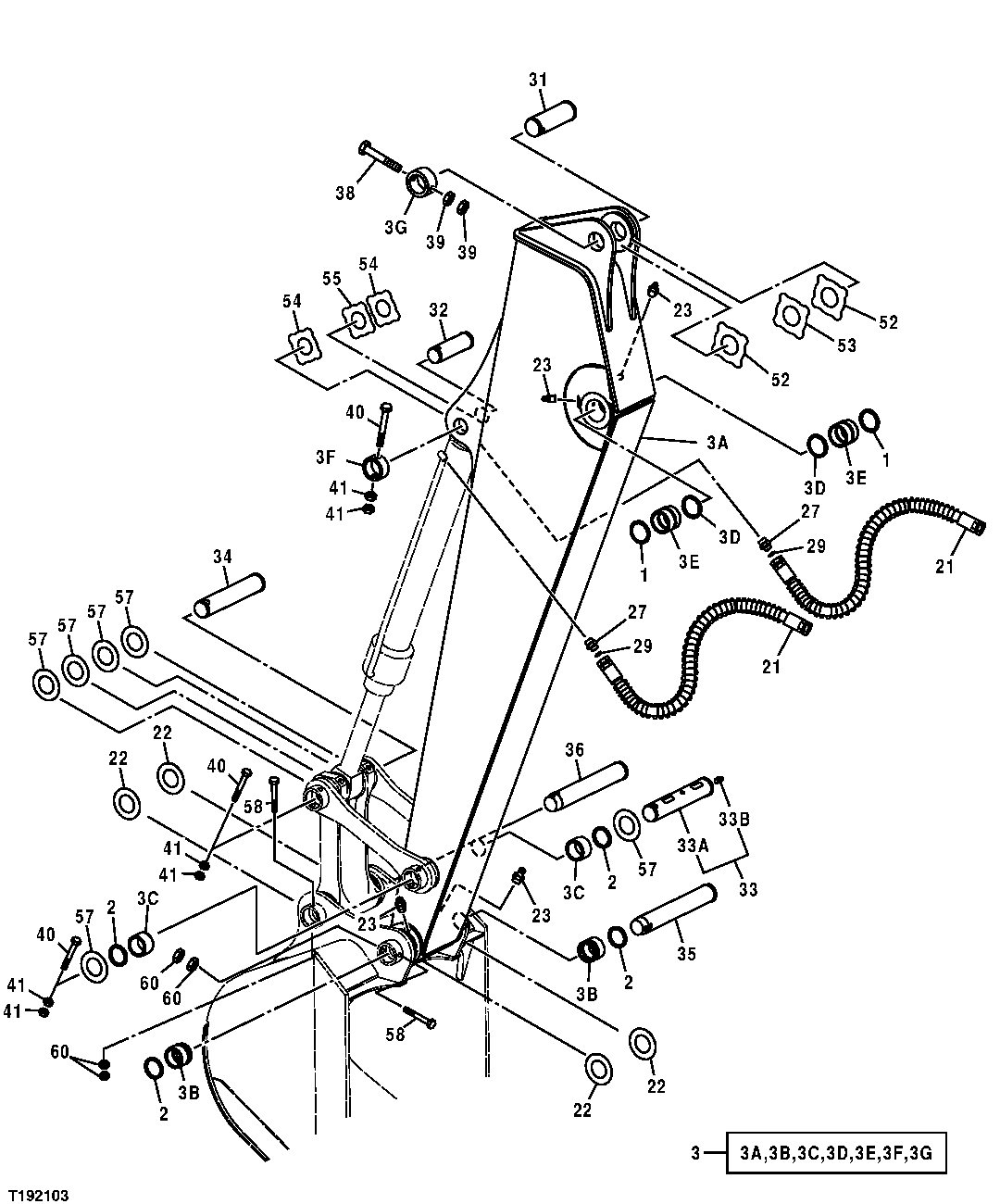

STANDARD ARM (2.52 M) (FACTORY INSTALLED)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH104472	2	Seal	-
2	TH100374	4	Seal	-
3	AP37202	1	Arm	-
21	4296276	2	Hydraulic Hose	SUB FOR AT158479
22	AT349465	4	Seal	(SPLIT O-RING)
22	4276696	4	O-Ring	(STANDARD O-RING)
23	TH100074	4	Lubrication Fitting	-
27	4506418	1	O-Ring	-
27	A853144	2	Adapter Fitting	-
29	T77857	2	O-Ring	-
31	3089156	1	Pin Fastener	-
32	3089107	1	Pin Fastener	-
33	9193963	1	Pin Fastener	-
34	3089103	1	Pin Fastener	-
35	3089243	1	Pin Fastener	-
36	3089242	1	Pin Fastener	Connects Bucket to Bucket Drive Links
38	4435125	1	Pin Fastener	-
39	14M7277	2	Nut	M20
40	4435123	3	Pin Fastener	-
41	14M7276	6	Nut	M16
52	4361293	2	Plate	SUB FOR 4444288
53	4361294	1	Plate	SUB FOR 4444289
54	4444839	2	Plate	-
55	4444840	1	Plate	-
57	4450010	6	Plate	-
58	19M8043	2	Cap Screw	M16 X 140
60	14M7276	4	Nut	M16
3A	-	1	Part 4	-
3B	4424953	2	Bushing	-
3C	4344898	2	Bushing	-
3D	TH104472	2	Seal	-
3E	4443878	2	Bushing	-
3F	4434951	1	Stop	-
3G	4434952	1	Stop	-
33A	-	1	Part 21	-
33B	TH100074	1	Lubrication Fitting	-

STANDARD ARM (2.52 M) (FACTORY INSTALLED)
