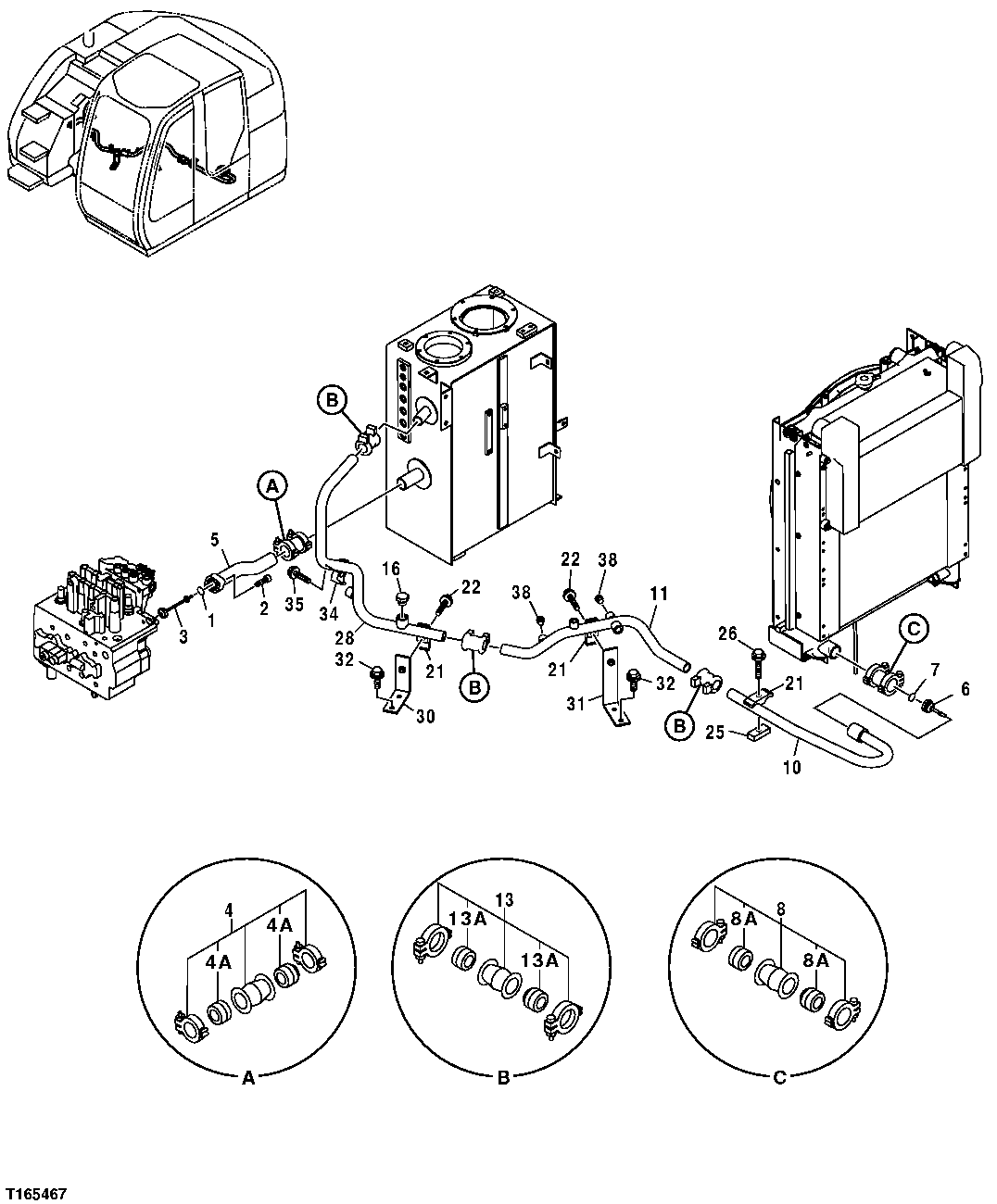

RETURN LINES (HEAT EXCHANGER TO RESERVOIR)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A811040	1	O-Ring	-
2	L159272	2	Screw	SUB FOR J781040
3	4266481	1	Flow Control Hyd. Valve	-
4	4069801	1	Coupling	SUB FOR 4712341
5	8079979	1	Oil Line	Oil Cooler Bypass
6	4276584	1	Flow Control Hyd. Valve	-
7	40M1861	1	Snap Ring	SUB FOR 991718
8	4067834	1	Coupling	-
10	7038335	1	Oil Line	-
11	7038336	1	Oil Line	-
13	4071213	3	Coupling	SUB FOR FXV00000005
16	AT318035	1	O-Ring	SUB FOR 4506424
16	A885006	1	Plug	-
21	4189860	2	Clamp	-
22	19M7753	2	Cap Screw	M12 X 70, SUB FOR J011270
22	12H301	2	Lock Washer	1/2"
25	T108225	1	Strap	SUB FOR 4137298
26	19M7362	1	Cap Screw	M12 X 55, SUB FOR J011255
26	12H301	1	Lock Washer	1/2"
28	7039779	1	Oil Line	-
30	8080202	1	Bracket	-
31	8082984	1	Bracket	-
32	19M7872	4	Cap Screw	M12 X 25
34	4190127	1	Clamp	-
35	12H301	1	Lock Washer	1/2"
35	19M7363	1	Cap Screw	M12 X 60, SUB FOR J011260
38	4674883	1	O-Ring	SUB FOR 4674883, 4509180
38	A885003	2	Pipe Plug	-
4A	4196259	2	Seal	-
8A	4196260	2	Seal	NLA, ORDER 4067834
13A	-	2	Part 14	4196258 NLA

RETURN LINES (HEAT EXCHANGER TO RESERVOIR)
