PILOT HYDRAULIC LINES (PUMP TO PILOT SIGNAL MANIFOLD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A852144	1	Adapter Fitting	-
1	4506418	1	O-Ring	-
13	A852323	2	Elbow Fitting	-
13	M800650	1	Packing	SUB FOR 957366
14	4449354	1	Hose	ALSO ORDER 4327293, SUB FOR FYA60007374
15	XCL-29	1	Hose Clamp	SUB FOR 4190264 OR 4193848
16	19M7938	2	Cap Screw	M10 X 20
17	N198631	1	Clamp	SUB FOR 4190265
18	H77698	1	Tie Band	SUB FOR 4055311
20	-	1	Part 10	9204019 NLA, ORDER INDIVIDUAL COMPONENTS
21	-	1	Part 13	9204019 NLA, ORDER INDIVIDUAL COMPONENTS
20A	4670804	1	Hydraulic Hose	SUB FOR 4451217, 4449326 OR 4455020
20B	4327315	1	Hose Guard	4327293 NLA
21A	4449326	1	Hydraulic Hose	SUB FOR 4449328
21B	4327315	2	Hose Guard	4327293 NLA

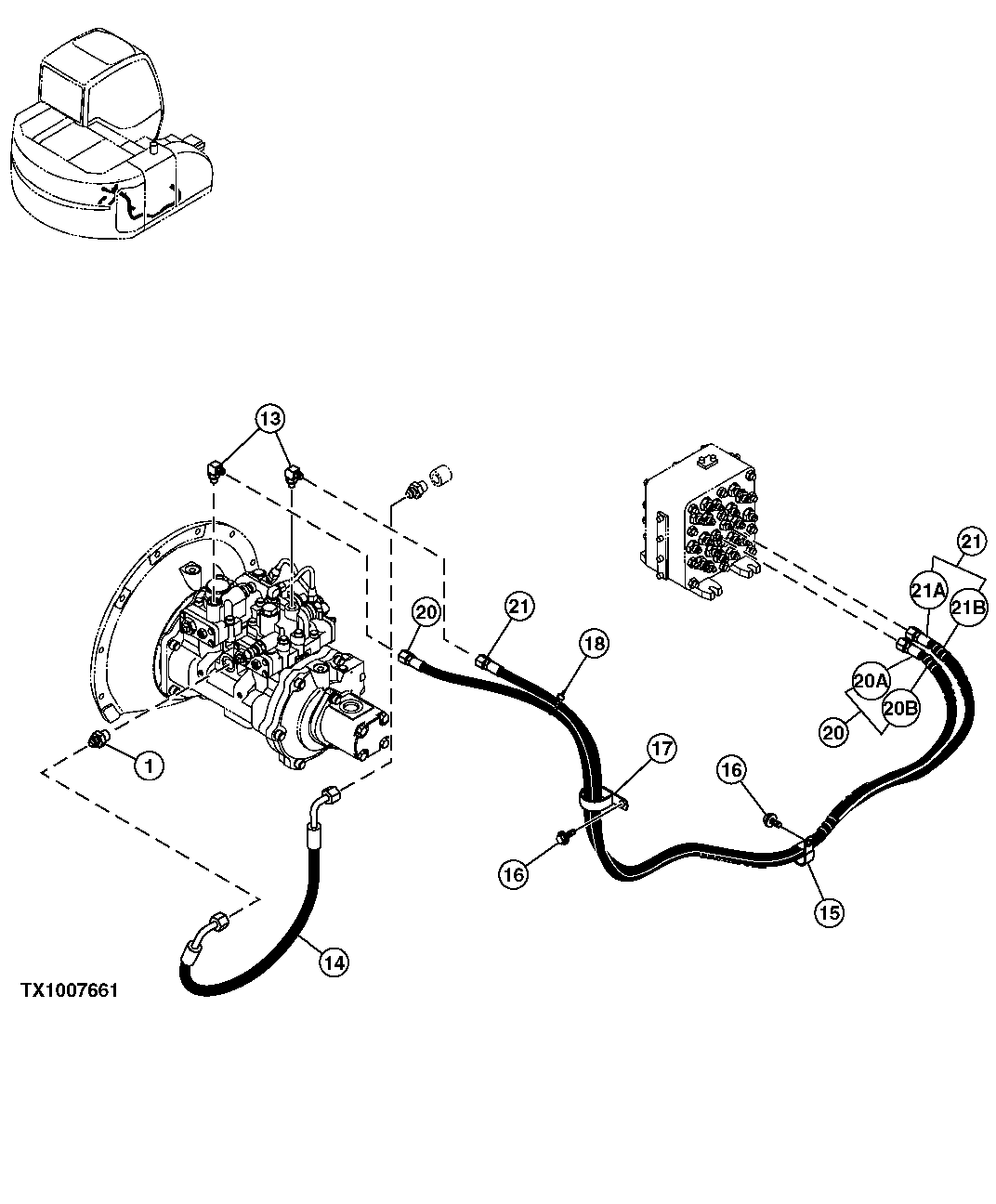

PILOT HYDRAULIC LINES (PUMP TO PILOT SIGNAL MANIFOLD)
