PILOT HYDRAULIC LINES (PILOT SIGNAL MANIFOLD TO PILOT CONTROLLER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M800650	1	Packing	SUB FOR 957366
1	A852223	6	Elbow Fitting	-
2	4355415	1	Hose	SUB FOR 4437095
3	4398898	1	Hydraulic Hose	SUB FOR 4437096
4	4277650	1	Elbow Fitting	-
4	4297380	1	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
7	4436312	1	Hydraulic Hose	-
8	4436313	1	Hydraulic Hose	-
9	4436314	1	Hydraulic Hose	-
12	4412666	1	Clamp	-
13	9751787	1	Clamp	-
15	19M8162	2	Screw	M10 X 40, SUB FOR J021045
16	XCL-29	1	Hose Clamp	SUB FOR 4193848 OR AT131725
17	N198631	2	Clamp	SUB FOR 4190265
20	2046296	1	Bushing	-
21	-	1	Part 16	(IF AVAILABLE ORDER <service-part>4351175</service-part>)
22	4351774	1	Clamp	-
23	2045998	1	Bushing	-
25	4261938	1	Fitting	-
25	4297380	1	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
27	4448918	1	Hydraulic Hose	-
28	19M7938	3	Cap Screw	M10 X 20
28	12M7066	3	Lock Washer	10 mm

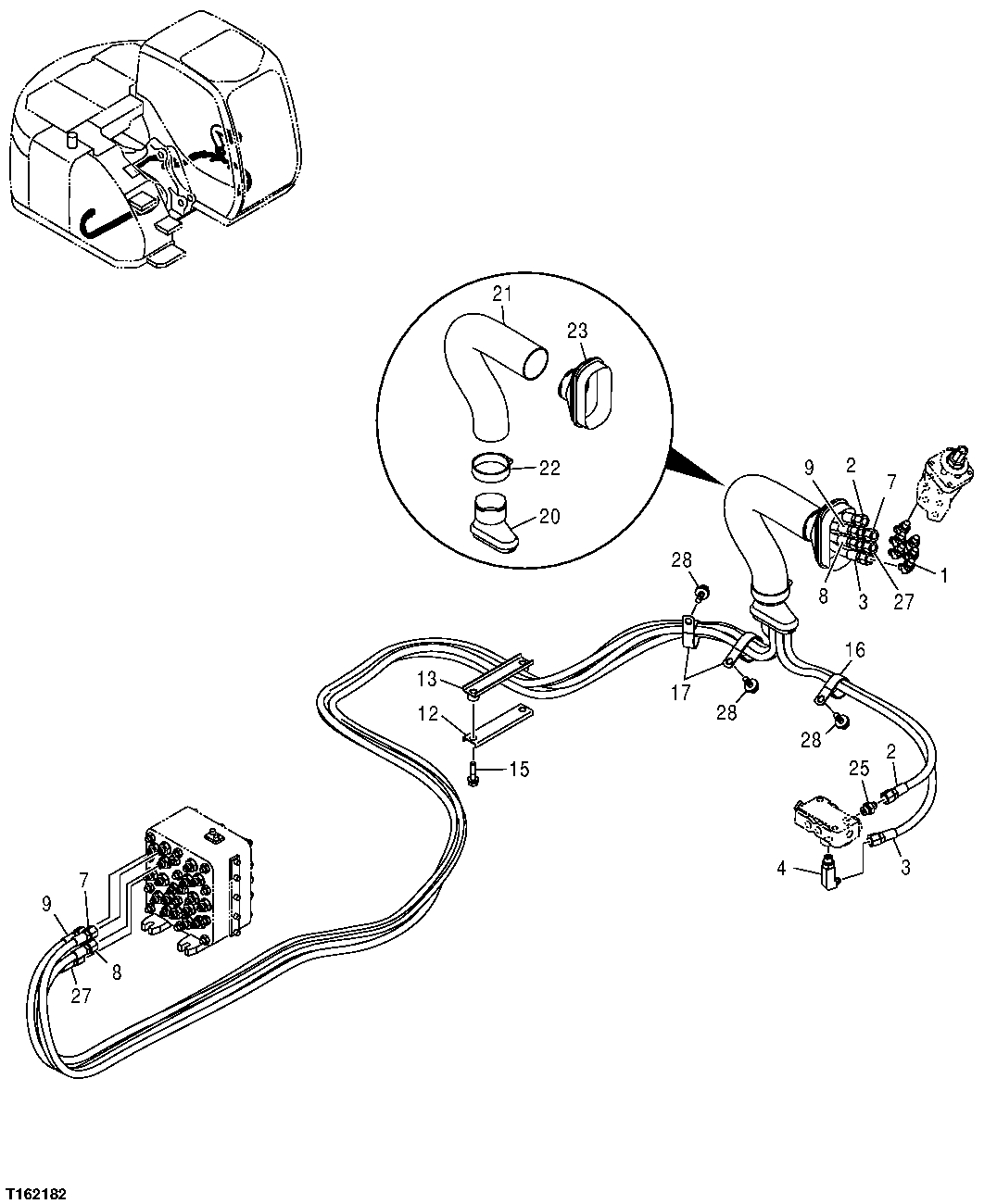

PILOT HYDRAULIC LINES (PILOT SIGNAL MANIFOLD TO PILOT CONTROLLER)
