PILOT HYDRAULIC LINES (PILOT SIGNAL MANIFOLD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4219918	3	Isolator	-
31	H77698	6	Tie Band	-
54	4453084	2	Grommet	-
55	H77698	4	Tie Band	-
57	N198631	1	Clamp	SUB FOR 4190265
58	19M7938	1	Cap Screw	M10 X 20, SUB FOR J011020
58	12M7066	1	Lock Washer	10 mm
60	4436210	1	Hose	SUB FOR 4474668 AND 4455995
61	4455994	1	Hydraulic Hose	-
62	A852133	4	Adapter Fitting	-
62	4297380	1	O-Ring	SUB FOR 4622346 AND 4674883, 4509180
63	4457402	1	Hydraulic Hose	-
64	4177307	1	Union Fitting	-
65	4248117	1	Adapter Fitting	-
66	12H301	1	Lock Washer	1/2", SUB FOR A590912
67	4209198	1	Nut	-
68	A852132	1	Adapter Fitting	-
68	4297380	1	O-Ring	SUB FOR 4622346, 4674883 OR 4509180

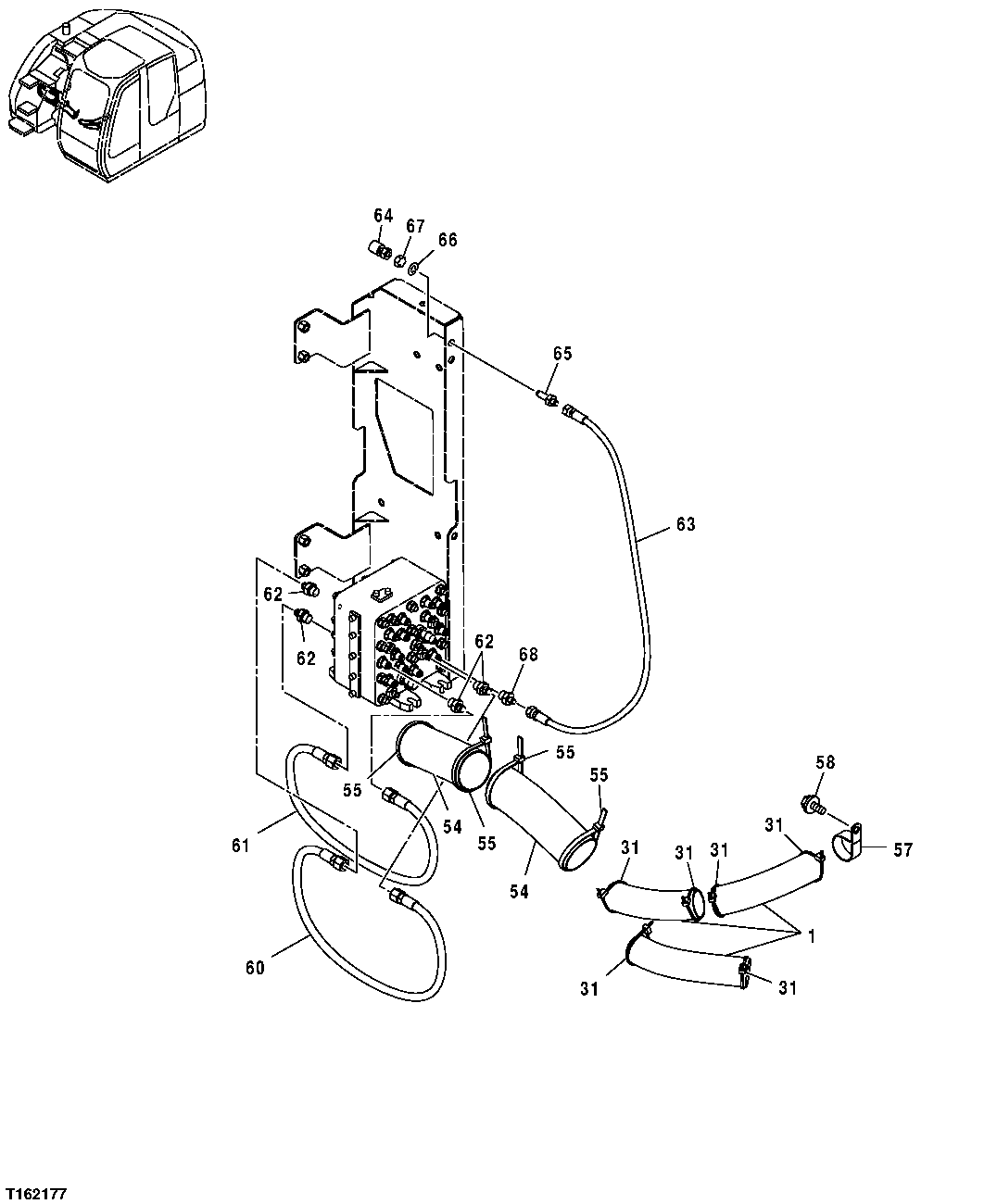

PILOT HYDRAULIC LINES (PILOT SIGNAL MANIFOLD)

Нет текстового описания
