PILOT HOSES (BLADE CONTROL VALVE TO PILOT SHUTOFF VALVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9201413	1	Hydraulic Hose	-
1	A852223	2	Elbow Fitting	-
1	M800650	2	Packing	-
2	9201414	1	Hydraulic Hose	-
5	19M7662	2	Cap Screw	M10 X 30
5	12M7066	2	Lock Washer	10 mm
5	24M7028	2	Washer	10.500 X 20 X 2 mm
6	24M7028	2	Washer	10.500 X 20 X 2 mm
6	12M7066	2	Lock Washer	10 mm
6	19M7402	2	Cap Screw	M10 X 25
7	9201415	1	Hydraulic Hose	-
8	9203779	1	Hydraulic Hose	-
10	A852123	2	Adapter Fitting	-
10	M800650	2	Packing	-
11	4246672	1	Tee Fitting	-
12	A852423	1	Tee Fitting	-
12	M800650	1	Packing	-
14	4357586	1	Hydr./Pilot Control Valve	-
15	8083349	1	Bracket	-

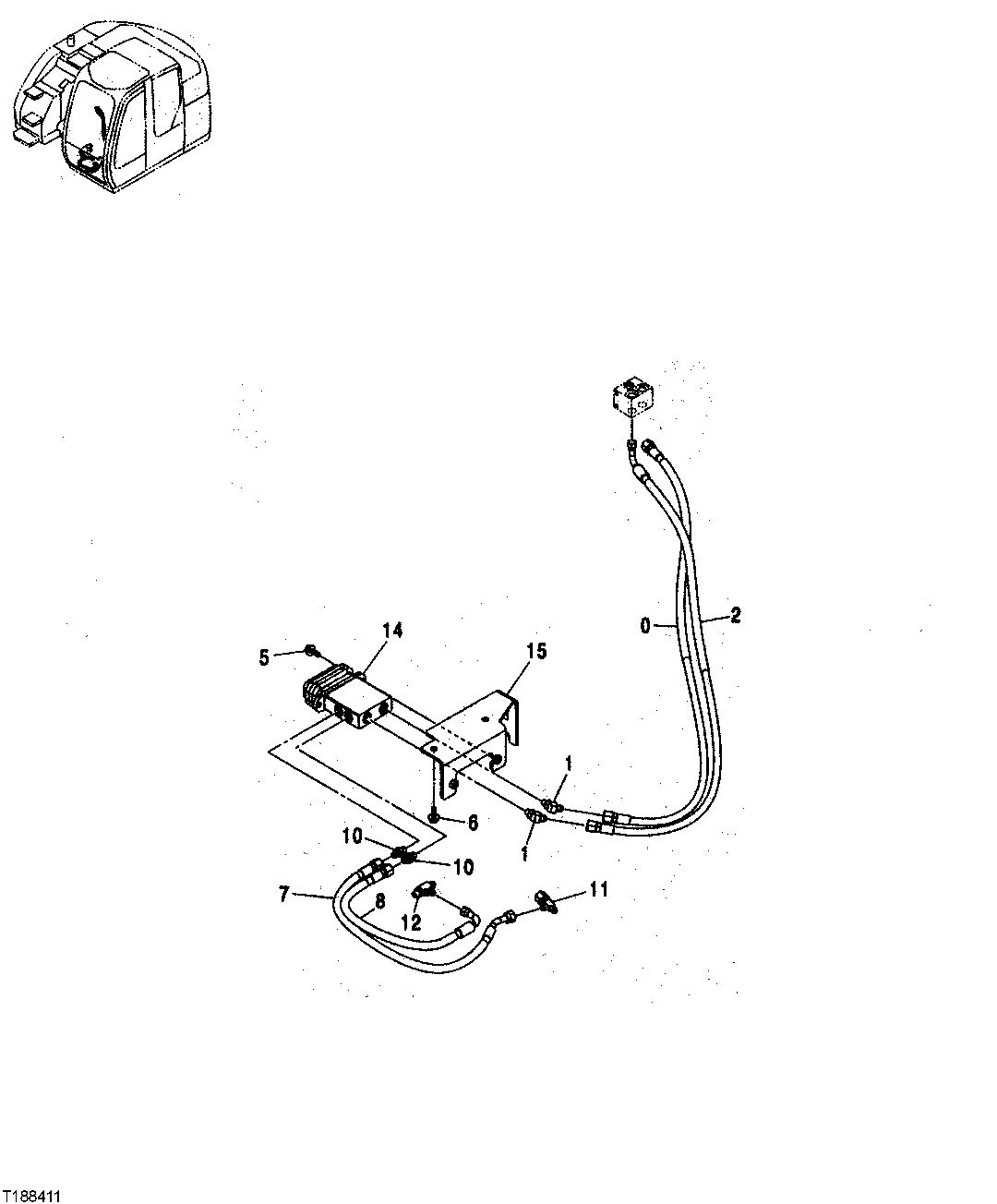

PILOT HOSES (BLADE CONTROL VALVE TO PILOT SHUTOFF VALVE)

Нет текстового описания
