Открытый узел

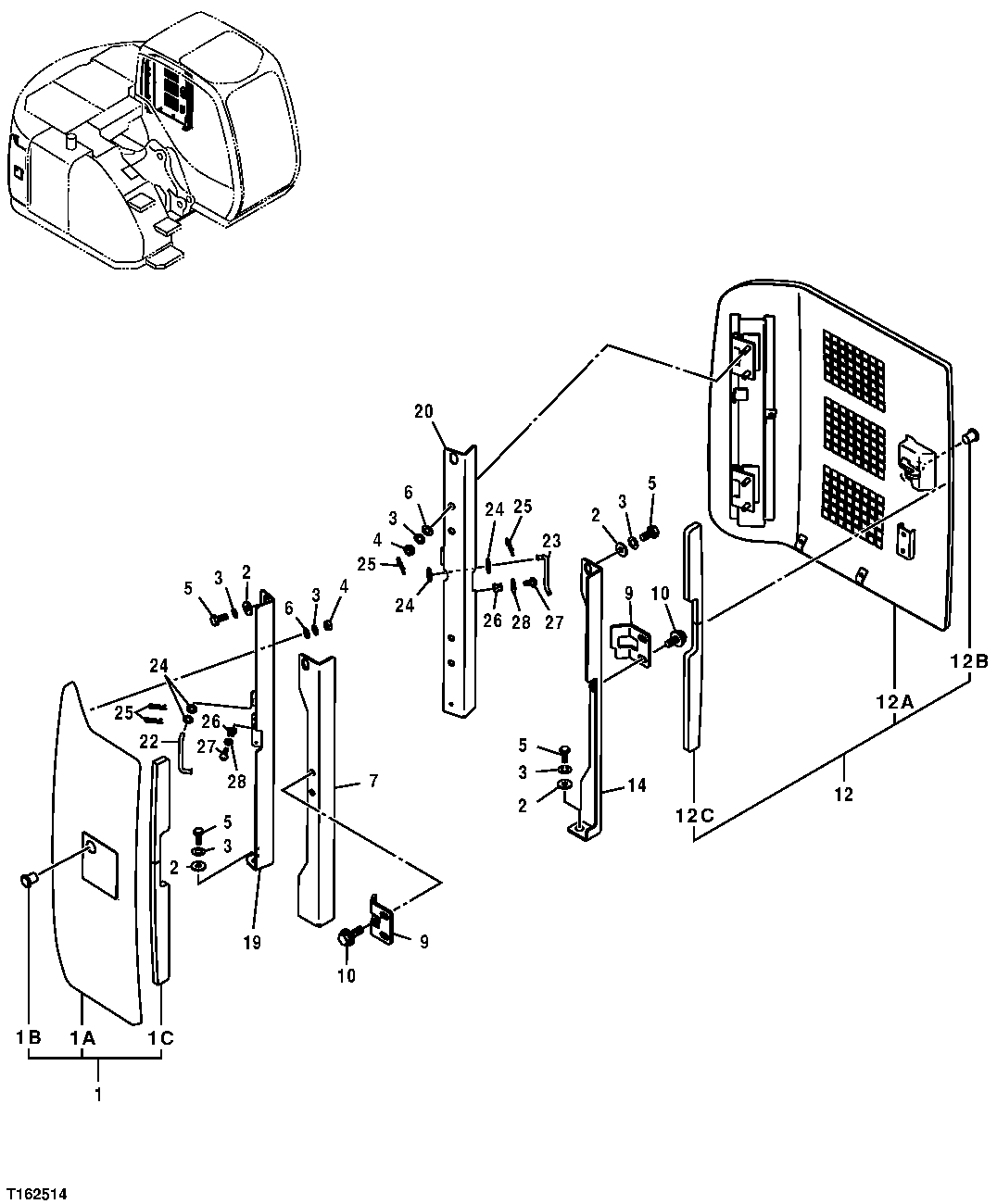

LEFT AND RIGHT SIDE COMPARTMENT DOORS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7042472	1	Door	(ASSY), (SUB FOR 7038512)
1	4464839	1	Isolator	Not Illustrated
2	24M7101	8	Washer	11 X 34 X 3 mm
3	12M7066	16	Lock Washer	10 mm, (SUB FOR A590910)
4	14M7274	8	Nut	M10
5	19M7662	8	Cap Screw	M10 X 30
6	24M7028	8	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
7	8080220	1	Support	SUB FOR 8705611; ALSO ORDER 4656691
9	4437536	2	Stop	-
10	19M7662	4	Cap Screw	M10 X 30, (SUB FOR J021030)
10	24M7346	4	Washer	11 X 20 X 2 mm
10	12M7067	4	Lock Washer	12 mm
12	7042471	1	Door	(ASSY), (ALSO ORDER 4464839 ) (SUB FOR 7038523)
12	4464839	1	Isolator	-
14	8080233	1	Support	-
19	8081891	1	Bracket	-
20	8082029	1	Bracket	-
22	4451169	1	Latch	-
23	4451170	1	Latch	-
24	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
25	H132922	4	Cotter Pin	(SUB FOR 4022697)
26	4330276	2	Holder	-
27	21M7396	2	Screw	M4 X 10
28	24M7117	2	Washer	4.300 X 9 X 0.800 mm, (SUB FOR A590104)
1A	-	1	Part 2	-
1B	4379989	1	Cylinder	-
1C	3089314	1	Isolator	-
12A	-	1	Part 17	( 6019203 NLA)
12B	4379989	1	Cylinder	-
12C	3089314	1	Isolator	-

LEFT AND RIGHT SIDE COMPARTMENT DOORS
