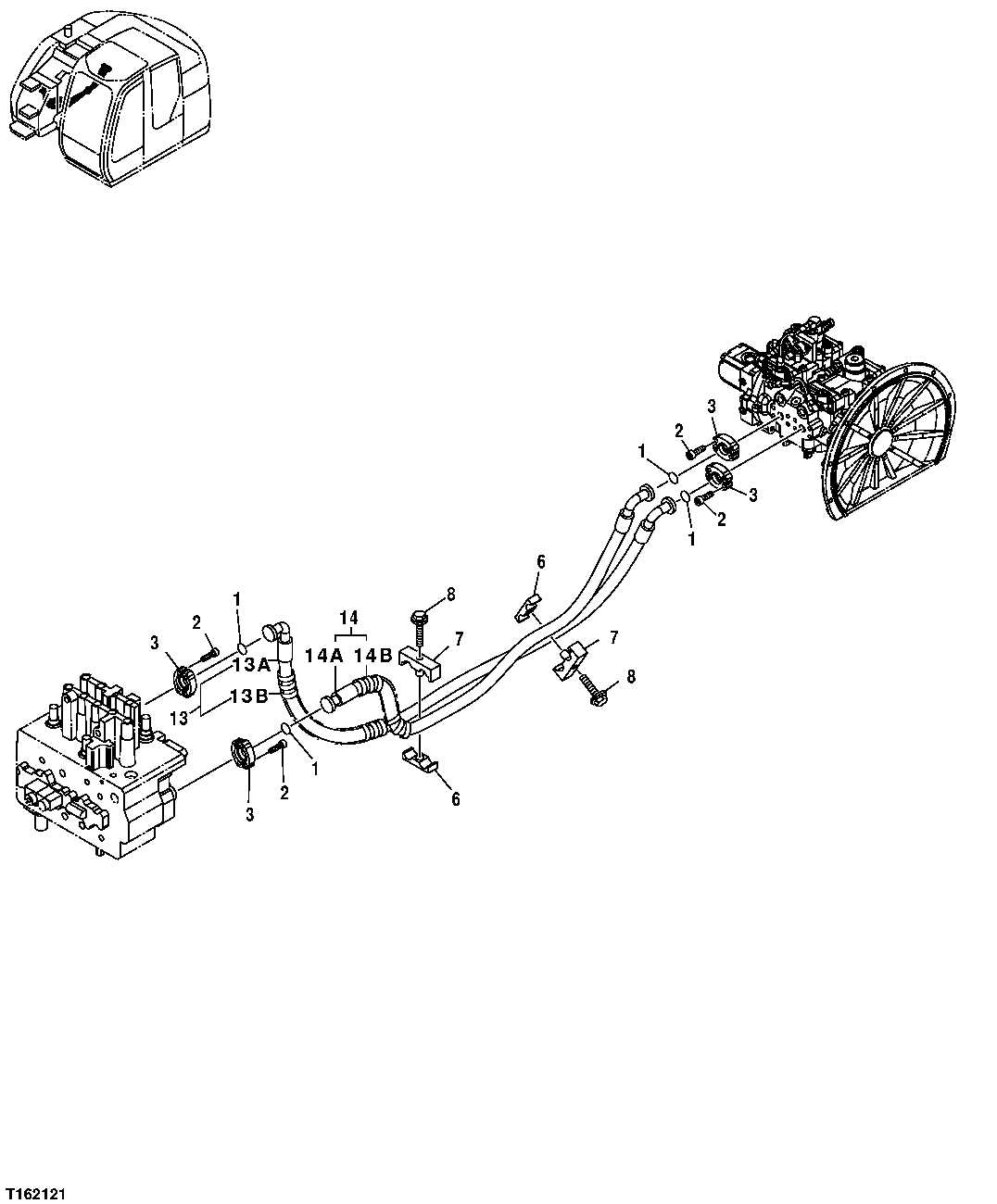

HIGH PRESSURE HYDRAULIC LINES (PUMP TO CONTROL VALVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T59014	4	O-Ring	SUB FOR 971489
2	J781035	16	Bolt	-
3	T107446	8	Flange Fitting	SUB FOR 4506459
6	AT318021	2	Clamp	SUB FOR 4285722
7	4189859	2	Clamp	SUB FOR 4285723
8	19M8088	2	Cap Screw	M12 X 75, SUB FOR J011275
8	12H301	2	Lock Washer	1/2"
13	-	1	Part 8	Furnish Components, 9202044 NLA
14	-	1	Part 11	Furnish Components, 9202045 NLA
13A	4455500	1	Hydraulic Hose	-
13B	-	1	Part 10	MAKE FROM XHG-075, CTL; 4327294 NLA
14A	4455499	1	Hydraulic Hose	-
14B	-	1	Part 13	MAKE FROM XHG-075, CTL; 4327294 NLA

HIGH PRESSURE HYDRAULIC LINES (PUMP TO CONTROL VALVE)
