Открытый узел

EXHAUST COMPARTMENT COVER

EXHAUST COMPARTMENT COVER

EXHAUST COMPARTMENT COVER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

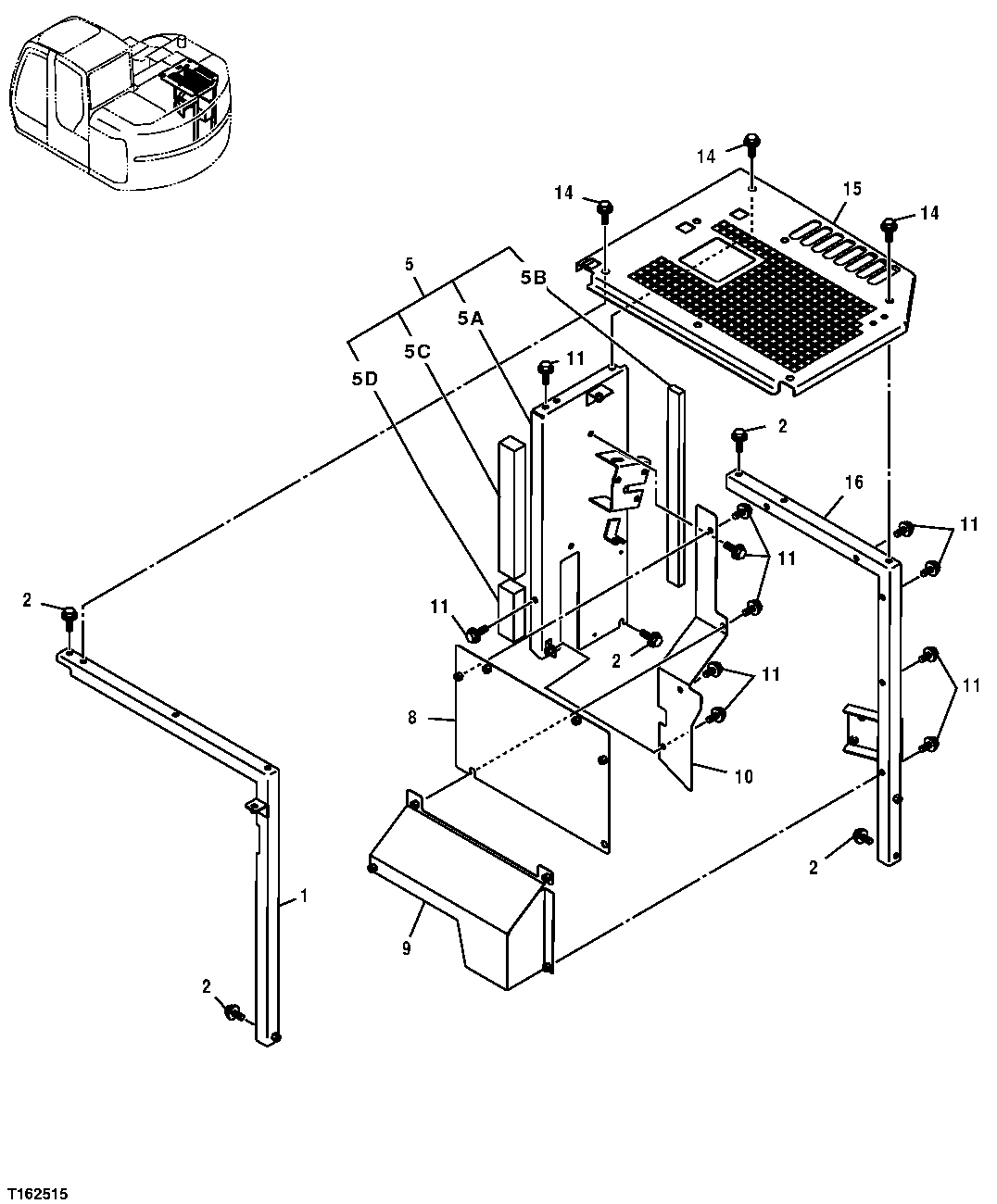

EXHAUST COMPARTMENT COVER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7037516	1	Support	-
2	19M7662	5	Cap Screw	M10 X 30, (SUB FOR J021030)
2	12M7066	5	Lock Washer	10 mm
2	24M7028	5	Washer	10.500 X 20 X 2 mm
5	7037046	1	Cover	-
8	7039964	1	Cover	-
9	7038398	1	Cover	-
10	3089620	1	Cover	-
11	19M7402	13	Cap Screw	M10 X 25, (SUB FOR J021025)
11	12M7066	13	Lock Washer	10 mm
11	24M7028	13	Washer	10.500 X 20 X 2 mm
14	19M7662	7	Cap Screw	M10 X 30, (SUB FOR J031030)
14	12M7067	7	Lock Washer	12 mm
14	24M7346	7	Washer	11 X 20 X 2 mm
15	7039846	1	Cover	-
15	7041807	1	Cover	-
16	7045286	1	Support	(ALSO ORDER (2) 19M7742 AND (2) 24M7346 ) (SUB FOR 7039839)
16	19M7742	2	Cap Screw	M10 X 65, Not Illustrated
16	24M7346	2	Washer	11 X 20 X 2 mm, Not Illustrated
5A	-	1	Part 6	-
5B	4437447	1	Isolator	-
5C	4439153	1	Isolator	-
5D	4439154	1	Isolator	-
